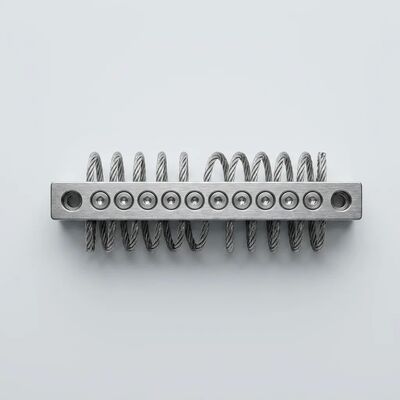

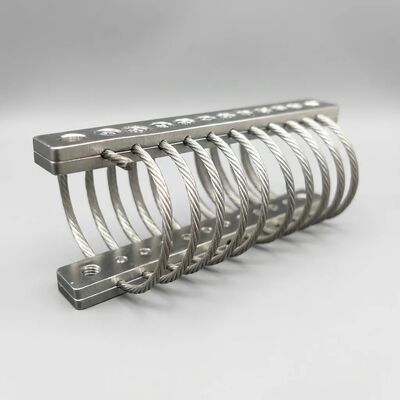

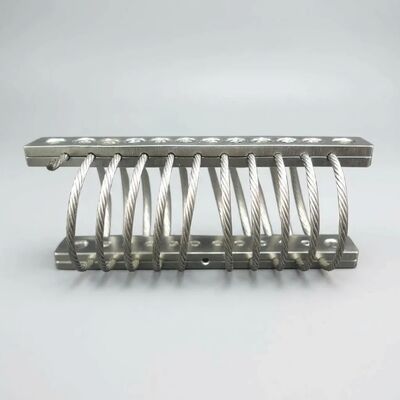

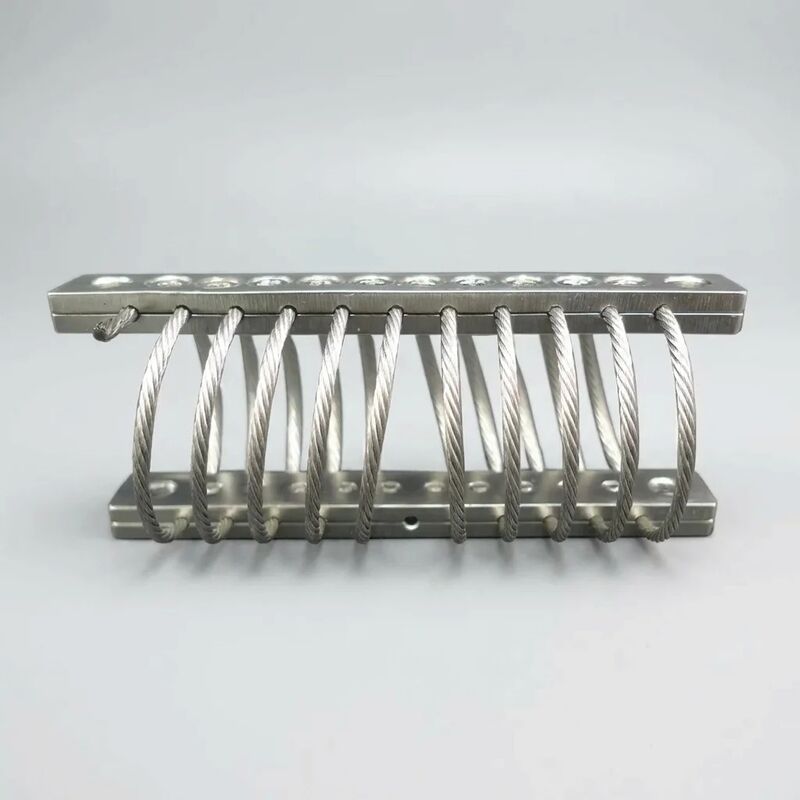

JGX-0160D-4.8A Izolator drutu drutowego w zakresie wibracji

Co to jest JGX-0160D-4.8A?

W sprawieJGX-0160D-4.8Ajest precyzyjnie zaprojektowanym izolatorem wibracji liny drukowanej, który wykorzystuje jako element tłumiący spiralnie zwiniętą linę z stali nierdzewnej 4,8 mm.W przeciwieństwie do konwencjonalnych gumowych uchwytów lub izolatorów sprężynowych, zapewniaizolacja drgań wielokierunkowych we wszystkich ośach∆ co oznacza, że zmniejsza energię jednocześnie w procesie kompresji, cięcia i wiertni bez konieczności oddzielnych izolatorów dla każdej osi.JGX-0160D-4.8A nadaje się do urządzeń przemysłowych o średnim obciążeniu, w których wielo kierunkowe wstrząsy i ciągłe drgania zagrażają niezawodności części.

Jak działa tłumienie liny drutowej

JGX-0160D-4.8A opiera się na dwóch komplementarnych mechanizmach tłumienia, które działają równolegle:

• Coulomb (tarcie) tłumienie:Gdy linia drutowa gięje się pod obciążeniem dynamicznym, poszczególne nici w konstrukcji drutu 7 * 19 tarczą się ze sobą, przekształcając energię kinetyczną w nieznaczne ciepło poprzez suche tarcie.Mechanizm ten jest zależny od amplitudy. Większe odchylenia wytwarzają większe rozpraszanie energii..
• Utrudnienie histeretyczne:Węzeł z stali nierdzewnej poddawany jest cyklicznej elastycznej deformacji pod wpływem drgań, tworząc pętlę histerezy naprężeniowo-prężeniowej, która pochłania energię w każdym cyklu ładowania.Zapewnia to spójne tłumienie szerokopasmowe od niskiej częstotliwości rezonancji strukturalnej do wysokiej częstotliwości drgań maszyn.

Wspólnie mechanizmy te osiągająwspółczynnik tłumienia 0,15·0.25i dostarczyćwydajność izolacji przekraczająca 95% przy częstotliwościach powyżej 25 Hzpod obciążeniem nominalnym wydajność, która pozostaje stabilna w całym zakresie pracy od -40°C do +120°C bez zmian sztywności zależnej od temperatury typowych dla izolatorów elastomerowych.

Dlaczego inżynierowie wybierają JGX-0160D-4.8A

1Prawdziwa izolacja wszystkich osi bez kompromisów.

Większość konwencjonalnych izolatorów jest zoptymalizowana dla jednego kierunku obciążenia.lub skrętowe z tym samym mechanizmem tłumieniaJest to szczególnie przydatne w przypadku urządzeń zamontowanych na nieręcznych konstrukcjach, mobilnych platformach lub w miejscach, w których źródła drgań są nieprzewidywalne w kierunku.

2. Wyższa tłumienie rezonansu w szerokim spektrum

Rezonans strukturalny występuje, gdy częstotliwość ekscytacji dostosowuje się do naturalnej częstotliwości układu, wzmacniając wibracje do niszczących poziomów.charakterystyka sztywności nieliniowej: wraz ze wzrostem odchylenia geometria liny drutowej stopniowo twardnieje, zmieniając naturalną częstotliwość systemu z dala od warunków rezonansowych.812 Hz przy obciążeniu znamionowym, ten izolator skutecznie oddziela urządzenia od powszechnych źródeł pobudzenia przemysłowego (obrot silnika, pulsacja pompy, odwzajemnienie sprężarki), zanim może rozwinąć się rezonans.

3. Bezobsługowa eksploatacja przez cały okres eksploatacji instalacji

Całkowicie metalowa konstrukcja eliminuje wszystkie punkty degradacji, które nękają tradycyjne izolacje: bez gumy do utleniania i pęknięcia, bez płynu hydraulicznego do wycieku, bez sprężyny cewki do zmęczenia i opadnięcia,bez połączeń do delaminacji. JGX-0160D-4.8A wymagazero planowanej konserwacji brak smarowania, bez przywracania momentu obrotowego, brak cyklu inspekcji wizualnej powyżej tego, co jest już w planie konserwacji urządzenia.10 milionów cykli przy obciążeniu znamionowymbez mierzalnej zmiany właściwości tłumieniowych.

4. Przewidywalna wydajność w ekstremalnych temperaturach

Podczas gdy gumowe izolatory twardnieją w zimnym klimacie (tracąc skuteczność izolacji) i zmiękczą się w cieple (ryzykując nadmierne osunięcie), JGX-0160D-4.8Liny z stali nierdzewnej wykazują nieznaczne zmiany sztywności między -40°C a +120°CTa stabilność termiczna eliminuje konieczność sezonowej regulacji i zapewnia stałą ochronę przed wibracjami w instalacjach zewnętrznych, obiektach nieogrzewanych,i zastosowań urządzeń wysokotemperaturowych.

Specyfikacje techniczne

Typowe zastosowania przemysłowe

• Jednostki HVAC i obsługi powietrza:Izoluje wibracje wentylatora i sprężarki od konstrukcji budynków, zmniejszając transmisję hałasu niskiej częstotliwości w obiektach handlowych i przemysłowych.
• Generatory przemysłowe:Chroni zestawy generatorów przed wibracjami samowywołanymi i wstrząsem zewnętrznym, przedłużając żywotność łożyska alternatora.
• Kompresory wzajemne:Odpowiada na charakterystyczne częstotliwości pulsacji sprężarek tłokowych, w których izolatory o jednej osi nie są w stanie przechwycić trybów oscylacji bocznej.
• Sprzęt metrologii precyzyjnej:CMM, systemy inspekcji optycznych i wagy laboratoryjne korzystają z izolacji wszystkich osi, która utrzymuje dokładność pomiarów w środowiskach fabrycznych.
• Wymagania w odniesieniu do urządzeń do kontroli i obudowy elektrycznejChroni wrażliwe sterowniki PLC, VFD i logikę przekaźnika przed wibracjami w otoczeniu maszyny, które mogą powodować rozgłos kontaktów i przedwczesną awarię.
• Zestawy pomp przemysłowych:Wyizoluje zarówno zestawy pomp napędzane silnikiem, jak i napędzane silnikiem w procesie oczyszczania wody, przetwarzania chemicznego i przeniesienia oleju.

Zapewnienie jakości i badania

Każdy izolator JGX-0160D-4.8A jest wytwarzany wISO 9001:2015certyfikowane zarządzanie jakością.

• Weryfikacja odchylenia obciążenia statycznego przy 100% mocy nominalnej
• Kontrola jednolitości napięcia liny drutowej na wszystkich 6 cewkach
• Zgodność wymiarowa z tolerancjami projektowymi
• Kontrola wykończenia powierzchniowego w celu ustalenia spójności elektropolizingu
• Śledzenie serii z pełną certyfikacją materiału dostępną na żądanie

W celu spełnienia wymogów kwalifikacji OEM można zastosować niestandardowe protokoły badawcze, w tym specjalne pomiary częstotliwości, badania impulsów wstrząsowych lub rozszerzoną ekspozycję środowiskową.

Wskazówki do instalacji

JGX-0160D-4.8A jest montowany przez otwory płyty podłoża w konfiguracji Base-to-Base lub Base-to-Equipment.

• Upewnij się, że powierzchnia montażowa jest płaska i sztywna, aby zapobiec zniekształceniu przed obciążeniem
• Równomierne rozkładanie obciążeń przy użyciu wielu izolatorów pod jedną bazą sprzętu
• Zweryfikuje się, czy całkowita masa podtrzymana nie przekracza 40~80% łącznej mocy znamionowej dla uzyskania najlepszej wydajności izolacji
• Pozwolić na odpowiednią wolność wokół cewki liny drutowej dla nieograniczonego zgięcia pod obciążeniem uderzeniowym

Częste pytania

P: Jak JGX-0160D-4.8A porównuje się z gumowymi uchwytami?
Gumowe uchwyty ulegają przewidywalnemu degradacji z czasem z powodu utleniania, ekspozycji na tlen ozonowy i cyklicznego zmęczenia, co zazwyczaj wymaga wymiany co 3-5 lat w środowiskach przemysłowych.Całkowicie metalowy JGX-0160D-4.8A nie posiada mechanizmu degradacji w warunkach normalnej eksploatacji i zapewnia bardziej stałą sztywność w ekstremalnych temperaturach.

P: Czy ten izolator może być używany na zewnątrz?
Materiał SS304 i wykończenie elektropolityczne zapewniają silną odporność na deszcz, wilgotność i działanie promieni UV.prosimy zapoznać się z naszym przewodnikiem aplikacji w trudnych warunkach (patrz JGX-0160D-4.8A Strona produktów morskich i morskich).

P: Jaka jest minimalna ilość zamówienia?
Standardowe zamówienia zaczynają się od 10 sztuk.

P: Czy dostępna jest niestandardowa kalibracja obciążenia?
Tak Skontaktuj się z nami z docelowym zakresem obciążenia i ograniczeń montażu dla propozycji konfiguracji niestandardowej.
