Kiedy standardowe izolatory nie wystarczą

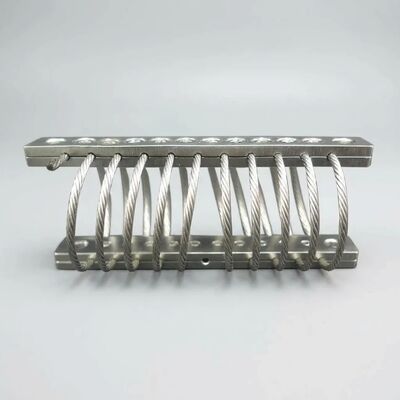

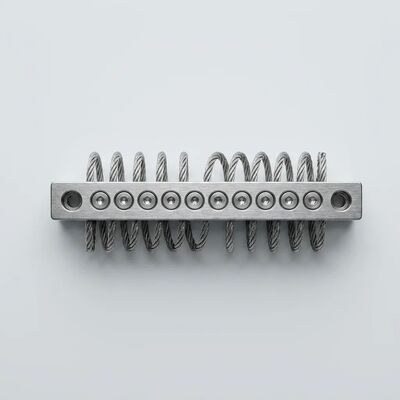

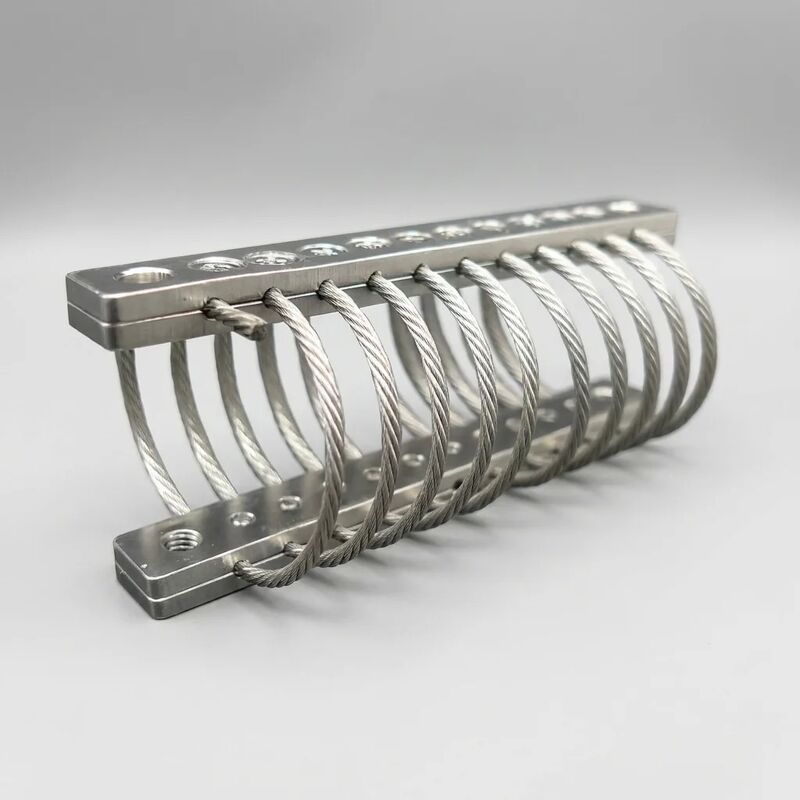

W środowiskach, w których mgła solna powoduje korozję metalowych powierzchni w ciągu kilku miesięcy, gdzie temperatura otoczenia waha się od 80°C w dzień i w nocy oraz gdzie dostępność sprzętu uniemożliwia rutynową konserwację, konwencjonalne izolatory gumowe i sprężynowe z pewnością zawiodą. TheJGX-0160D-4.8Awielokierunkowa izolacja drgań we wszystkich osiachzbezobsługowy, wydłużony okres użytkowaniathat eliminates the scheduled replacement cycles inherent to elastomeric alternatives. Jej rdzeń: 6-zwojowa spirala z elektropolerowanej liny stalowej 304 o średnicy 4,8 mm, wytrzymującej obciążenie statyczne 160 kg, niezawodnie pracująca w temperaturach od -40°C do +120°C.

Odporność na środowisko: Zaprojektowane tak, aby wytrzymać

Mgiełka solna i morska atmosfera

Stal nierdzewna 304 z elektropolerowaną powierzchnią zapewnia pasywną warstwę tlenku chromu, która samonaprawia się po zarysowaniu – to kluczowa zaleta w porównaniu z malowanymi lub powlekanymi mocowaniami ze stali węglowej, które zaczynają korodować już przy pierwszym uszkodzeniu powłoki. In independent salt spray testing per ASTM B117, the electropolished SS304 wire rope exceeds1000 godzin

Ekstremalne temperatury bez dryfu wydajności

Brak elementów elastomerowych oznacza, że ​​JGX-0160D-4.8A nie ulega usztywnieniu w wyniku przejścia szklistego, które powoduje, że izolatory gumowe są nieskuteczne poniżej -20°C, ani zmiękczeniu termicznemu powodującemu ugięcie powyżej 70°C. Jego, confirmed through temperature-cycled dynamic mechanical analysis. Stabilność ta jest niezbędna w przypadku sprzętu instalowanego w nieogrzewanych obiektach w Arktyce, instalacjach zewnętrznych na Bliskim Wschodzie lub w komorach silnika, gdzie temperatura otoczenia zwykle przekracza 90°C.

Wilgotność, zmywanie i narażenie chemiczne

Poza środowiskiem morskim, elektropolerowana konstrukcja SS304 jest odporna na ciągłą wysoką wilgotność instalacji tropikalnych, agresywne chemikalia czyszczące stosowane w cyklach zmywania w przetwórstwie żywności oraz lekko kwaśną atmosferę występującą w niektórych zakładach przetwarzania chemicznego i oczyszczalniach ścieków. W przeciwieństwie do powierzchni malowanych, które zatrzymują wilgoć w mikroszczelinach, wykończenie elektropolerowane eliminuje porowatość powierzchni i zmniejsza efektywną powierzchnię dostępną dla przylegania zanieczyszczeń o ponad 80% w porównaniu do stali nierdzewnej po obróbce mechanicznej.

W przypadku sprzętu zainstalowanego na platformach morskich, odległych przepompowniach lub konstrukcjach na wysokościach, gdzie wizyta konserwacyjna wiąże się z dostępem do dźwigu, pozwoleniami bezpieczeństwa i przestojami w produkcji, nie można przecenić wartości ekonomicznej bezobsługowego izolatora. JGX-0160D-4.8A mażadnych elementów eksploatacyjnych: no rubber element to replace, no fluid to top up, no spring to re-tension, and no bonded joint to inspect for separation. Jego działanie tłumiące po10 milionów cykli obciążenia

Platformy wiertnicze, statki handlowe i sprzęt mobilny doświadczają wibracji, które z natury są wielokierunkowe — kołysanie i kołysanie wywołane falami łączą się z wywołanym przez maszyny wzbudzeniem pionowym i skrętnym, tworząc złożone, nieprzewidywalne obciążenie. The JGX-0160D-4.8A wire rope geometry provides genuineizolacja wielokierunkowa we wszystkich osiach

Stała wydajność przy zmiennym obciążeniu

Środowiska wibracyjne rzadko są statyczne. A pump that operates smoothly at design flow may cavitate under low-flow conditions; a compressor that is balanced at full load may generate different harmonics during startup. The JGX-0160D-4.8A's combination of amplitude-dependent Coulomb damping and frequency-independent hysteretic damping providesbez konieczności ręcznego dostrajania lub regulacji — znacząca zaleta w przypadku sprzętu działającego w szerokim zakresie prędkości, obciążeń lub warunków procesu.

Dane techniczne

Przewodnik po zastosowaniach według branży

Morska ropa naftowa i gaz

On offshore production platforms and FPSO vessels, equipment uptime directly impacts revenue. JGX-0160D-4.8A jest przeznaczony do zespołów pomp, awaryjnych zespołów prądotwórczych, zespołów sprężarek powietrza i osuszaczy powietrza do przyrządów, gdzie atmosfera obciążona solą i praca 24 godziny na dobę, 7 dni w tygodniu, wymagają rozwiązań izolacyjnych, które nie ulegają degradacji pomiędzy zaplanowanymi wyłączeniami. Konstrukcja bezobsługowa jest szczególnie ceniona w przypadku sprzętu umieszczonego na dolnych pokładach lub w ograniczonych przestrzeniach, gdzie dostęp w celu wymiany izolatora wymagałby znacznych przygotowań i przestojów.

Komercyjna marynarka wojenna

W przypadku statków towarowych, promów pasażerskich, holowników i statków usługowych JGX-0160D-4.8A zapewnia izolację wibracyjną dla wyposażenia pomocniczego silnika głównego, agregatów chłodniczych HVAC, awaryjnych pomp pożarowych i konsoli elektroniki mostka. Charakterystyka izolacji wszystkich osi uwzględnia połączone środowisko ruchu przechyłu i podnoszenia, charakterystyczne dla sprzętu montowanego na statku, podczas gdy elektropolerowana konstrukcja SS304 wytrzymuje stałą wilgotność i okazjonalne narażenie na słoną wodę w maszynowni i instalacjach na poziomie pokładu.

Infrastruktura przybrzeżna

Instalacje odsalania, terminale LNG, elektrownie dźwigów portowych i przybrzeżne oczyszczalnie ścieków działają w atmosferach, w których szybkość osadzania się chlorków może przekraczać 50 mg/m² dziennie. Elektropolerowana powierzchnia JGX-0160D-4.8A minimalizuje adhezję chlorków i eliminuje miejsca inicjacji mikrowżerów, które przyspieszają korozję standardowych mocowań ze stali nierdzewnej lub powlekanej stali węglowej.

Przetwarzanie żywności i napojów

Elektropolerowane wykończenie jest nie tylko odporne na korozję — zapewnia higieniczną powierzchnię wolną od mikroszczelin, w których mogłyby gromadzić się bakterie, dzięki czemu JGX-0160D-4.8A nadaje się do pomp, przenośników i urządzeń mieszających w obiektach narażonych na częste mycie pod wysokim ciśnieniem środkami czyszczącymi. The absence of rubber elements also eliminates concerns about elastomer particles contaminating production areas.

Obiekty zdalne i bez nadzoru

Przepompownie, schrony dla sprzętu telekomunikacyjnego i stacje monitorowania w odległych lokalizacjach stoją przed wspólnym wyzwaniem: koszt wizyty konserwacyjnej często przewyższa koszt serwisowanego elementu. Sprawdzona, bezobsługowa żywotność JGX-0160D-4.8A sprawia, że ​​jest to domyślna specyfikacja w zakresie izolacji drgań w instalacjach, w których najbliższy wykwalifikowany technik jest oddalony o godziny lub dni.

Porównanie całkowitego kosztu posiadania

• Gumowe mocowania:Koszt początkowy: niski. Expected replacement interval: 3–5 years due to oxidation and compression set. Over 10 years: 2–3 replacement cycles plus labor and downtime. Total cost: typically 3–5* the initial mount cost.
• Izolatory sprężynowe z podkładkami elastomerowymi:Koszt początkowy: umiarkowany. Pad replacement every 3–5 years, plus periodic spring inspection and possible retensioning. Requires lateral snubbers for multi-directional applications, adding complexity.
• JGX-0160D-4.8A Izolator lin stalowych:

Wskazówki dotyczące wyboru i instalacji

Aby określić prawidłową liczbę izolatorów JGX-0160D-4.8A dla Twojej aplikacji:

1. Oblicz całkowitą podpartą masęłącznie ze sprzętem, ramą montażową i wszelkimi podłączonymi rurociągami/przewodami.
2. Podziel przez 160 kg(nominalne obciążenie statyczne na izolator), aby określić minimalną liczbę mocowań.
3. Zastosuj współczynnik serwisowy 1,5–2,0dla urządzeń dynamicznych (pompy, sprężarki, silniki) lub 1,2–1,5 dla urządzeń statycznych (szafy sterownicze, transformatory).
4. Spędzać bydlędo parzystej liczby i rozprowadzić symetrycznie pod podstawą sprzętu.

Aby uzyskać optymalną wydajność izolacji, upewnij się, że powierzchnia montażowa jest płaska, sztywna i czysta. Użyj łączników ze stali nierdzewnej pasujących do materiału izolatora i zachowaj odporność na korozję zespołu. Unikaj nadmiernego dokręcania – izolator powinien być mocno zamocowany, nie ściskając elementu liny w stanie spoczynku.

Skontaktuj się z naszym zespołem inżynierów aplikacji, aby uzyskać pomoc w wyborze konkretnego projektu, żądania niestandardowej konfiguracji lub wycenę zapytania ofertowego o dużej liczbie zamówień.
