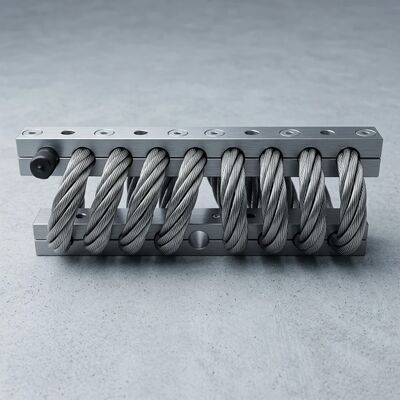

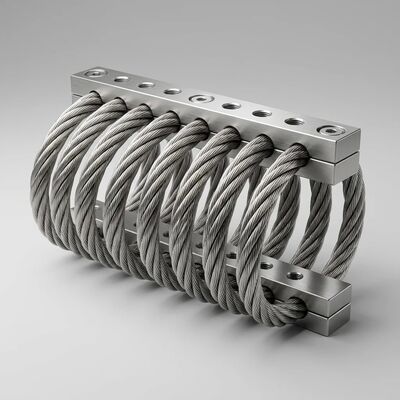

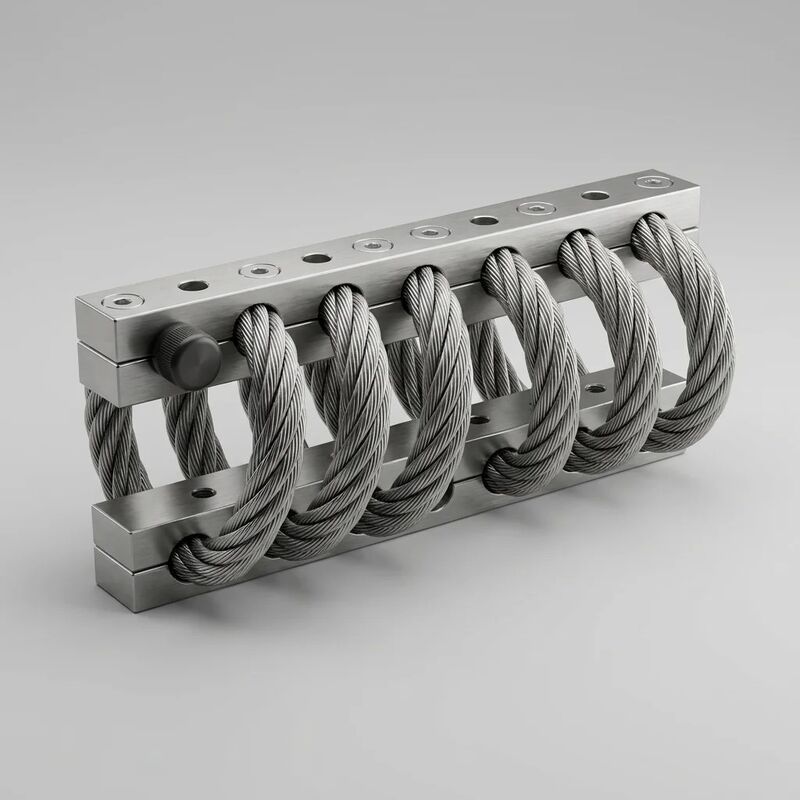

JGX-2228D-1250B Niezawodny izolator drgań lin stalowych do zastosowań w szerokim zakresie obciążeń typu Plug-and-Play

JGX-2228D-1250B Niezawodny izolator drgań lin stalowych

Przestoje urządzeń przemysłowych mają dwie podstawowe przyczyny, którym produkty do izolacji drgań mogą zapobiegać lub które mogą powodować. Pierwsza jest oczywista: nadmierne wibracje uszkadzają łożyska, pękają spawy i rozluźniają elementy złączne. Drugi jest bardziej subtelny: samo mocowanie wibracyjne staje się punktem awarii w przypadku rozerwania się elastomerów, śruby tracą napięcie wstępne w wyniku pełzania gumy lub mocowanie przeznaczone dla jednej klasy wagowej jest instalowane pod maszyną innej klasy. JGX-2228D-1250B został zaprojektowany tak, aby eliminować jednocześnie oba tryby awarii – dzięki odpornej na awarie architekturze konstrukcyjnej, która nie może się rozerwać, nie może pełzać i obejmuje zakres obciążeń 12:1 przy jednym numerze części.

Bezpieczna ścieżka ładowania: dlaczego nie może się rozłączyć

Każdy konwencjonalny uchwyt elastomerowy ma ukrytą wadę konstrukcyjną: element gumowy jest jednocześnie sprężyną, amortyzatorem i jedynym strukturalnym połączeniem urządzenia z fundamentem. Uszkodzenie połączenia gumy z metalem — wywołane cyklami termicznymi, atakiem ozonu lub przeciążeniem rozciągającym — powoduje zerwanie jedynej ścieżki obciążenia. Sprzęt nie jest już unieruchomiony.

JGX-2228D-1250B eliminuje tę architekturę z awarią pojedynczego punktu dziękibezawaryjna konstrukcja konstrukcyjna. Ścieżka obciążenia to: śruba montażowa → blok zaciskowy z aluminium 6061-T6 (górny) → spirala liny stalowej 316L z 10 zwojami → blok zaciskowy z aluminium 6061-T6 (dolny) → śruba montażowa → fundament. Każdy element tego łańcucha jest metalowy, mechanicznie powiązany i nie da się go odłączyć, ponieważ nie ma żadnych wiązań. Lina jest chwytana przez obwodową siłę zacisku na całej jej średnicy na obu końcach – nie może wyciągnąć się z zacisków pod żadnym obciążeniem rozciągającym, jakie może wytrzymać sama lina.

W samej spirali redundancja jest rozdzielona na 133 pojedyncze druty stalowe (7 żył * 19 drutów na żyłę). Pęknięcie dowolnego pojedynczego drutu – zdarzenie niezwykle mało prawdopodobne, biorąc pod uwagę wytrzymałość zmęczeniową materiału 316L – zmniejsza pole przekroju poprzecznego liny o 0,75%. Pozostałe 132 przewody w dalszym ciągu przenoszą obciążenie statyczne i zapewniają tłumienie tarcia Coulomba poprzez nienaruszone powierzchnie styków międzyżyłowych. Nie jest to zaprojektowany współczynnik bezpieczeństwa dodany do zasadniczo wrażliwej architektury; jest to nieodłączna właściwość skręconej liny stalowej: podział obciążenia na wszystkie włókna składowe, bez mechanizmu uniemożliwiającego propagację pojedynczego włókna.

Praktyczna konsekwencja: operatorzy mogą wybrać JGX-2228D-1250B dla sprzętu, w którym awaria mocowania spowodowałaby incydent związany z bezpieczeństwem lub niedopuszczalną przerwę w produkcji, bez dodawania dodatkowych ograniczników, tłumików lub nadmiarowych par montażowych. Izolator stanowi własne zabezpieczenie.

Instalacja w 15 minut: konstrukcja typu Plug-and-Play

Instalacja mocowania wibracyjnego była w przeszłości zadaniem precyzyjnym, wymagającym czujników zegarowych, podkładki regulacyjnej i doświadczonego młynarza. JGX-2228D-1250B na nowo definiuje instalację jakoPodłącz i grajoperacja przykręcania z czterech powodów:

1. Duże otwory prześwitowe: Otwory przelotowe Ø12,5 mm w standardowej śrubie M12 zapewniają tolerancję położenia bocznego ±2 mm. Mocowanie nie musi być dokładnie umiejscowione przed rozpoczęciem wkręcania śrub — należy je ustawić w przybliżeniu, przepuścić śruby, a luz pokryje błąd pozycjonowania.
2. Nie wymaga wstępnej kompresji: W przeciwieństwie do izolatorów sprężynowych, które muszą być wstępnie naprężone do określonej wysokości montażowej (co wymaga pomiaru ściskania sprężyny pod obciążeniem statycznym), progresywna krzywa sztywności JGX-2228D-1250B oznacza, że ​​mocowanie samopoziomuje się pod własnym ciężarem sprzętu. Jeśli jeden narożnik opadnie o 1,5 mm niżej od drugiego z powodu nierównego podłoża, różnica sztywności jest na tyle mała, że ​​rozkład obciążenia pomiędzy mocowaniami pozostaje w dopuszczalnych granicach.
3. Równoległe obrobione powierzchnie: Oba bloki zaciskowe mają powierzchnie montażowe obrobione wykańczająco z płaskością 0,05 mm. Przeciągnięcie śruby przez otwór i dokręcenie jej momentem 80 N·m powoduje równomierne napięcie wstępne na całej powierzchni zacisku bez podkładek, ponieważ nie ma szczeliny, którą można by zamknąć, ani podatnej warstwy, która mogłaby zostać nierównomiernie ściśnięta.
4. Tylko standardowe oprzyrządowanie: Śruby z łbem sześciokątnym lub gniazdem sześciokątnym M12, skalibrowany klucz dynamometryczny i podkładki płaskie. Żadnych czujników zegarowych, szczelinomierzy, żadnych hydraulicznych urządzeń napinających. Technik zajmujący się konserwacją, posiadający podstawowe przeszkolenie w zakresie obsługi narzędzi ręcznych, może wymienić pełny zestaw mocowań w trakcie zaplanowanego okna zmiany.

Oszczędność czasu jest mierzalna. Wymiana czterech elastomerowych mocowań na płozie sprężarki zazwyczaj wymaga: odkręcenia starych mocowań (10 min), oczyszczenia skorodowanych płyt podstawy (15 min), ustawienia i wypoziomowania nowych mocowań (45 min), przykręcenia i dokręcenia momentem (10 min), sprawdzenia osiowania (15 min) — łącznie około 95 minut. Ta sama płoza z mocowaniami JGX-2228D-1250B: odkręcić stare (10 min), założyć nowe (5 min), dokręcić i dokręcić momentem (15 min), sprawdzić (5 min) — łącznie około 35 minut dla czterech mocowań, po mniej niż 10 minut każde. W środowisku produkcyjnym, w którym przestój kosztuje od 2 000 do 5 000 dolarów na godzinę, 60-minutowa różnica na płozę pozwala pokryć mocowania już przy pierwszym cyklu wymiany.

Jedno mocowanie, zakres obciążenia dwanaście do jednego

JGX-2228D-1250Bszeroki zakres nośnościod 100 kg do 1200 kg nie można osiągnąć, oferując wiele opcji twardości sprężyny. Jest to nieodłącznie związane z nieliniową krzywą sztywności spiralnej geometrii liny stalowej. Przy małych obciążeniach (100–300 kg) zwoje ulegają przede wszystkim zginaniu sprężystemu – niska sztywność, około 45–90 N/mm. Gdy obciążenie wzrasta do średniego zakresu (300–800 kg), zagęszczenie pasma w każdym zwoju dodaje drugi składnik sztywności, podnosząc efektywną prędkość do około 90–270 N/mm. Powyżej 800 kg dominuje geometryczne usztywnienie całkowicie zagęszczonej spirali, dające najwyższy reżim sztywności do 545 N/mm. Izolator stopniowo sztywnieje wraz ze wzrostem obciążenia, w naturalny sposób dopasowując swoją siłę do przyłożonego ciężaru, bez żadnego mechanizmu regulacyjnego.

Dla kierownika ds. konserwacji nadzorującego 30 maszyn wirujących, od pompy odśrodkowej o masie 250 kg po sprężarkę śrubową o masie 2800 kg (4 mocowania * 700 kg każde), JGX-2228D-1250B pokrywa całą flotę jednym numerem części. Jedna pozycja zamówienia. Jeden zestaw specyfikacji momentu obrotowego. Jedna procedura instalacyjna. Uproszczenie zarządzania zapasami, szkoleniami i częściami zamiennymi zapewnia oszczędności operacyjne, które rosną co roku – niezależnie od samej wydajności izolacji drgań.

Dane techniczne

Domeny aplikacji

• Przemysłowe stacje sprężarkowe: Agregaty sprężarek tłokowych i śrubowych (całkowita masa płozy 200–3 000 kg) w zakładach petrochemicznych, zakładach przetwarzania gazu i systemach chłodniczych. Konstrukcja z 10 cewkami obsługuje sygnaturę pulsacji o niskiej częstotliwości maszyn tłokowych bez wzmocnienia przy harmonicznych prędkości roboczej 1* i 2*.
• Agregaty prądotwórcze na olej napędowy i gaz: Agregaty prądotwórcze rezerwowe i podstawowe o mocy od 50 kVA do 600 kVA, gdzie szeroki zakres obciążenia eliminuje potrzebę magazynowania oddzielnych jednostek SKU do montażu dla różnych rozmiarów ram generatorów w ramach floty wynajmującej lub serwisowej. Konstrukcja ze śrubą przelotową zapewnia pewne zamocowanie w celu zabezpieczenia przed wstrząsami sejsmicznymi bez dodatkowego sprzętu.
• Płozy pomp przemysłowych: Wielostopniowe zespoły pomp odśrodkowych, progresywnych i membranowych do zastosowań w uzdatnianiu wody, odwadnianiu kopalń i transporcie chemikaliów. Krzywa progresywnej sztywności uwzględnia siły reakcji ciągu hydraulicznego, które przesuwają efektywne obciążenie statyczne podczas stanów przejściowych uruchamiania i wyłączania pompy.
• Wyposażenie maszynowni morskiej: Elastyczne mocowania silnika napędowego, wsporniki skrzyni biegów i fundamenty pomocniczego generatora na łodziach roboczych, holownikach i statkach do transportu załogi. Konstrukcja w całości wykonana w technologii 316L z twardo anodowanymi zaciskami jest odporna na wżery w mgle solnej i korozję galwaniczną w atmosferze maszynowni bez powłok ochronnych wymagających kontroli i odnowienia.
• Mocowania kabiny do ciężkich zastosowań terenowych: Izolacja kabiny operatora w koparkach budowlanych, ładowarkach kołowych, buldożerach i kombajnach rolniczych, gdzie limity narażenia na drgania przekazywane na całe ciało są regulowane przez normy higieny pracy. Niezawodna ścieżka ładunkowa zapewnia utrzymanie kabiny w przypadku wywrócenia się pojazdu.
• Fundamenty wentylatorów przemysłowych i dmuchaw: Duże wentylatory odśrodkowe i osiowe (500–3 000 kg) w piecach cementowych, systemach odpylania hut stali i ciągach ciągów w elektrowniach. Progresywna sztywność radzi sobie z obciążeniem impulsowym w wyniku przepięć bez uszkodzenia mocowania.

Ekonomia uproszczenia zapasów

Średniej wielkości zakład przemysłowy z 50 maszynami wirującymi w 8 klasach wagowych zazwyczaj magazynuje 4–7 różnych numerów części do mocowania wibracyjnego. Każdy SKU reprezentuje: pozycję zamówienia z minimalną ilością zamówienia i czasem realizacji; miejsce na półkę w magazynie; wymóg szkolenia personelu konserwacyjnego, aby wiedzieć, które mocowanie pasuje do której maszyny; oraz ryzyko nieprawidłowej instalacji w przypadku niezamierzonego użycia uchwytu z niewłaściwego pojemnika.

Konsolidacja z JGX-2228D-1250B w zakresie 100–1200 kg na mocowanie zmniejsza zapas mocowań do jednego lub dwóch jednostek SKU. Bezpośrednie oszczędności w zakresie administracji zakupów, przestrzeni magazynowej i ryzyka niewłaściwego zastosowania są natychmiastowe. Pośrednie oszczędności — wynikające z uniknięcia przestojów w produkcji spowodowanych odkryciem, że podczas naprawy na nocną zmianę zainstalowano niewłaściwe mocowanie — są trudniejsze do oszacowania, ale stanowią powód, dla którego inżynierowie ds. niezawodności standaryzują rozwiązania pochodzące z jednego źródła.

Identyfikowalność i jakość

Każdy JGX-2228D-1250B jest laserowo serializowany na aluminiowym korpusie zacisku. Dokumentacja jakościowa — obejmująca certyfikat cieplny 316L, certyfikat partii kęsów 6061-T6, dziennik procesu anodowania, 100% krzywą testową ugięcia pod obciążeniem oraz zapis kontroli wymiarowej — jest archiwizowana cyfrowo i można ją odzyskać według numeru seryjnego przez cały okres użytkowania produktu. Produkcja posiadająca certyfikat ISO 9001:2015 z pełną identyfikowalnością partii materiału od otrzymania surowca aż po końcowe opakowanie.
