JGX-1598D-657B Wieloosiowy izolator drgań lin stalowych do certyfikowanej ochrony sprzętu w trudnych warunkach

JGX-1598D-657B Wieloosiowy izolator wibracji liny drutowej

Większość produktów izolacji wibracyjnej jest zaprojektowana i dopasowana do jednego kierunku podstawowego obciążenia.Generator ślizga się na platformie morskiej i widzi, jak ruch fal się porusza.; silnik kruszywa w kopalni pustynnej doświadcza jednoczesnego szoku pionowego z powodu uderzenia rudy i stronnego kopa z reakcji momentu obrotowego napędu pasem;Jednostka cewki wentylatora na pomieszczeniu chemicznym wytrzymuje zarówno wibracje podłogowe związane ze strukturą, jak i wahania wywołane wiatremZainstalowanie oddzielnych izolacji dla każdej osi jest kosztowne, niewydajne pod względem powierzchni i wprowadza sprzeczne ścieżki sztywności.

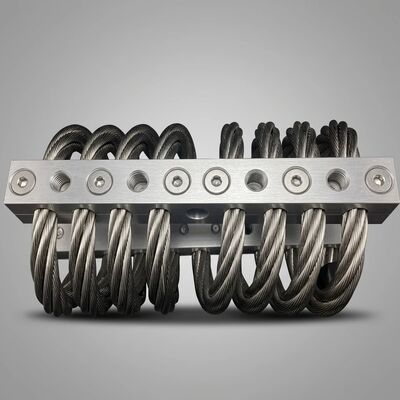

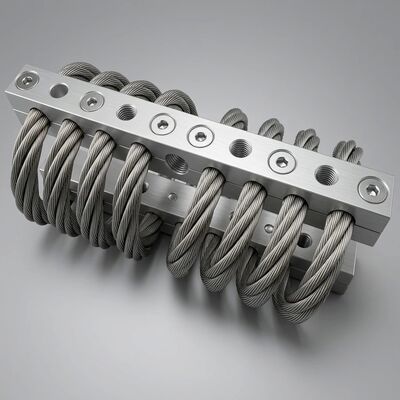

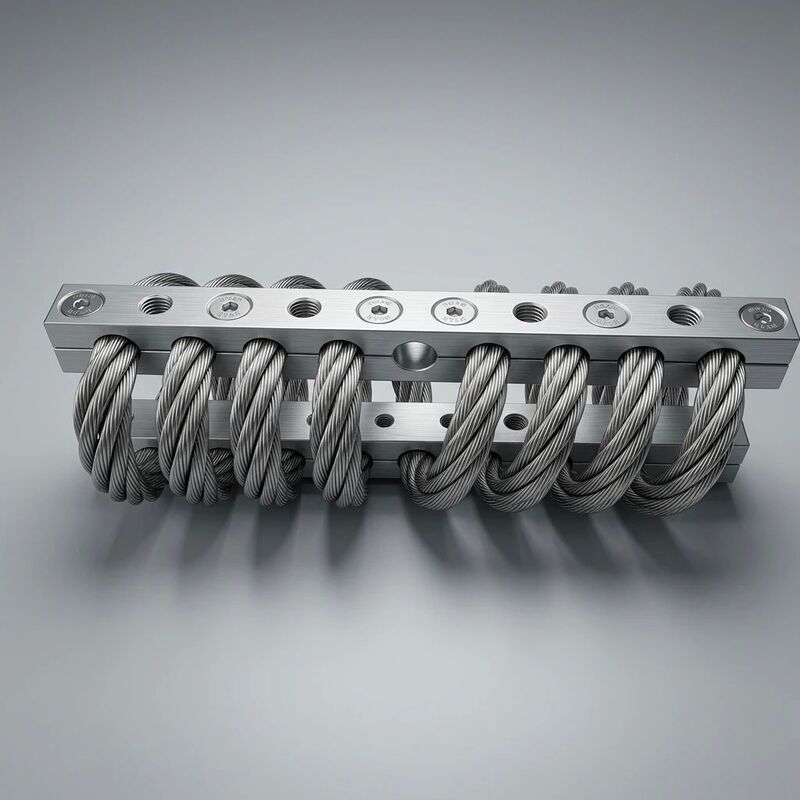

JGX-1598D-657B rozwiązuje ten problem za pomocą pojedynczej symetrycznej 8-spółkowej spływy drutu, która funkcjonuje jakowieloosiowe amortyzatoryelement: obciążenia kompresyjne, cięcia i rolkowania są równolegle obsługiwane przez tę samą strukturę fizyczną. Brak dodatkowych tłumiczy. Brak wieloetapowych ram montażowych. Jedna jednostka, trzy osie, ciągła ochrona.

Jak działa izolacja wieloosiowa w pojedynczej spiralce

Tajemnica tkwi w geometrii spiralnej liny drutowej. Kiedy sprężyna spiralna się sprężają, reaguje tylko na obciążenie osiowe.przechodzi w trybie deformacji złączonej: kompresja powoduje zarówno skrócenie osiowe, jak i lekkie skręcenie poszczególnych nici liny; cięcie powoduje zginanie pętli spiralnej w połączeniu ze ślizgiem między niciami;obciążenia rolkowe rozkładają się asymetrycznie w segmencie pętli, angażując niektóre nici w napięcie, podczas gdy inne wchodzą w kompresję.To połączone zachowanie mechaniczne oznacza, że pojedyncza jednostka JGX-1598D-657B rozprasza energię z wejściów wibracyjnych przychodzących z dowolnego kierunku, a nie z trzema oddzielnymi mechanizmami., ale z jedną całościową strukturalną odpowiedzią.

Dla inżyniera projektowego uproszcza to architekturę systemu montażowego.W przypadku gdy w tradycyjnym podejściu można określić cztery pionowe izolatory plus dwa boczne sznubery plus uchwyt ręki momentu obrotowego (siedem elementów), ten sam sprzęt może być często chroniony czterema jednostkami JGX-1598D-657B w standardowym układzie prostokątnym,każda absorbująca swój proporcjonalny udział energii drgań wzdłuż wszystkich trzech osi jednocześnie.

Certyfikacja środowiska szkodliwego: co to znaczy i jak ją weryfikować

Oznaczeniecertyfikat dla środowiska surowegoJGX-1598D-657B został poddany następującym ocenom wytrzymałości środowiskowej:

Badania te potwierdzają, że JGX-1598D-657B utrzymuje swoją nominalną wydajność tłumienia, integralność konstrukcyjną,i odporność na korozję po długotrwałej ekspozycji na warunki, które mogłyby rozkładać gumowe uchwyty w ciągu kilku tygodni, a niepowlekaną stal węglową w ciągu kilku dni.

Wybór materiału do atmosfer żrących

Każdy materiał w JGX-1598D-657B został wybrany ze względu na zgodność galwaniczną w środowiskach bogatych w chlorek.który zapewnia wytrzymałość w otworze znacznie lepszą niż standardowa nierdzewna 304 w obecności chlorówŚciski aluminiowe 6061-T6 otrzymują 25 μm twardej warstwy anodowej, która tworzy elektrycznie izolującą barierę tlenku aluminium,zapobieganie łączeniu galwanicznemu pomiędzy liną nierdzewną a aluminium, nawet gdy zespół jest ciągle mokry rozpylaczem soliElektropoliwanie liny drutowej usuwa zanieczyszczenia żelaza powierzchniowego wprowadzane podczas ciągnięcia i wiązania drutu, co dodatkowo zwiększa stabilność warstwy biernej.Rezultatem netto jest izolacja, która może być przymocowana do niezamkniętego obudowy sprzętu na otwartym pokładzie i działać przez wiele lat bez degradacji związanej z korozją.

Pełne specyfikacje techniczne

Scenariusze rozmieszczenia w terenie

• Platformy naftowe i gazowe na morzu: Wyizoluje skoki pomp procesowych, zestawy sprężarek i zestawy generatorów awaryjnych w instalacjach otwartych, w których jest ciągłe rozpylanie soli, wysoka wilgotność,i 24/7 bezzałogowa obsługa sprawiają, że dostęp do serwisu nie jest praktycznyKonstrukcja równoważna IP67 zapobiega wniknięciu chlorku do wiązki nici, eliminując ukrytą korozję, która nęka konwencjonalne mocowania w atmosferze morskiej.
• Operacje wydobywcze na pustyni i na suchym obszarze: Chroni silniki napędowe kruszyw, wibrujące ramy ekranu i obudowy łożysk wiertarki głowicy przenośnikowej przed połączonym uderzeniem i wniknięciem drobnych ściernych pyłów.i brak osprzętu tłuszczowego oznacza brak smaru zanieczyszczonego cząstkami krzemianowymi.
• Pomieszczenia silnikowe statków morskich: tłumi wibracje silnika napędowego i skrzynki biegów na statkach przewożących załogę, łodziach pilotażowych i łodziach ładunkowych przybrzeżnych.Całkowicie metalowa konstrukcja spełnia wymagania bezpieczeństwa przeciwpożarowego dla pomieszczeń maszynowych, w których ograniczone są materiały elastomerowe palne, a wytrzymałość na rozpylanie solą zapewnia przetrwanie w wilgotności w obszarze korytarza.
• Elektrownie geotermalne i cieplne: Wyizoluje lubytory turbiny parowej, pompy podgrzewające kotły i pompy krążące wody chłodzącej, w których temperatury otoczenia w pobliżu gorących rur przekraczają próg degradacji 80°C izolatorów gumowych.JGX-1598D-657B działa nieprzerwanie w temperaturze 180°C bez utraty właściwości mechanicznych.
• Ciężkie zakłady przemysłowe: Wykorzystuje napędy agitatorów reaktorów chemicznych, koszyki do wirówek i ramy młotników narażone na agresywne opary chemiczne (HCl, SO2,Amoniak) gdzie izolacja metalowa jest jedyną opcją opłacalną dla długoterminowej niezawodności.
• Instalacje telekomunikacyjne i radarowe: Wyizoluje zapasowe skrzydła generatorów i urządzenia schronienia jednostek HVAC na bezzałogowych szczytach wzgórz i na plażach przybrzeżnych z ograniczonym dostępem do okien serwisowych,w przypadku gdy koszty logistyki wymiany komponentów są mniejsze niż cena jednostkowa każdego montażu.

Metodologia wyboru i rozmiaru

Prawidłowe rozmiary JGX-1598D-657B wymagają wiedzy o masie wspieranego sprzętu, położeniu środka ciężkości w stosunku do płaszczyzny montażu,i dominujące wibracje częstotliwości pobudzeniaZasadniczo naturalna częstotliwość izolatora pod nałożonym obciążeniem statycznym powinna być mniejsza niż 1/√2 (około 0.707) razy najniższa częstotliwość pobudzenia w celu osiągnięcia skutecznej izolacjiDla generatora diesla o prędkości 1500 obrotów na minutę (25 Hz), selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughInżynierowie aplikacji WNRLN zapewniają bezpłatną pomoc w rozmiarze, w tym obliczenia rozkładu obciążenia i zalecenia dotyczące układu montażu wielopunktowego, przy każdym zapytaniu.

Śledzenie i dokumentacja

Każdy JGX-1598D-657B posiada unikalny numer seryjny wygrawerowany laserowo na obudowie zacisku.krzywa badania obciążenia-odchylenia, a ostateczne sprawozdanie z inspekcji jest archiwizowane i dostępne pod numerem seryjnym.i programów ponownej certyfikacji sprzętu bez wymagania destrukcyjnego pobierania próbek lub demontażu w terenie.
