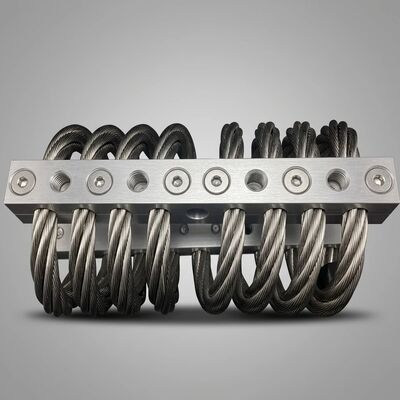

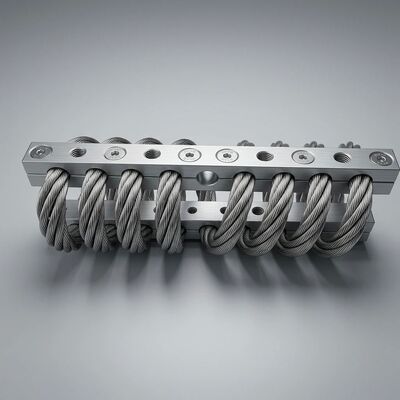

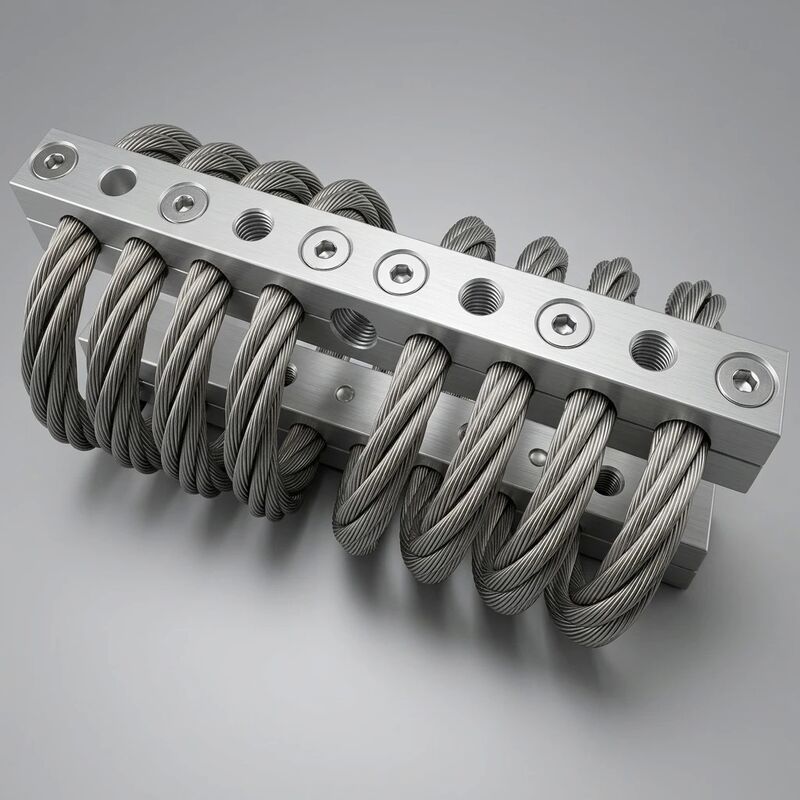

JGX-1598D-657B należy do klasy rozwiązań izolacyjnych wibracji, w których każdy element nośny i rozpraszający energię jest metalowy, bez gumy, bez wkładek elastomeru, bez połączeń.Mechanizm izolacji rdzenia jest 8-cewkowy strun AISI 316L sznurki liny ze stali nierdzewnej, przymocowane na obu końcach przez obrobione CNC bloki stopów aluminium 6061-T6 z twardą anodowaną obróbką powierzchni.Ta całkowicie metalowa architektura jest decydującym wyborem inżynieryjnym, który odróżnia ją od konwencjonalnych gumowych uchwytów i sprężynowych zespołów tłumiących: nie rozkłada się na sucho, nie pełza pod trwałym ciśnieniem i nie traci sztywności w wyniku ataku chemicznego lub starzenia termicznego.

Dlaczego konstrukcja z całego metalu jest ważna dla długotrwałej niezawodności

W typowym izolatorze elastomowym element gumowy jest jednocześnie sprężynią, tłumieniem i połączeniem konstrukcyjnym.obrzęk olejuJGX-1598D-657B fizycznie oddziela te role.Spiralka liny drukowanej zapewnia elastyczną siłę przywracającą (funkcja sprężyny) poprzez geometryczne deformacje poszczególnych nici stalowych przesuwających się przeciwko sobie pod obciążeniemTo tarcie pomiędzy prętami jest również podstawowym mechanizmem rozpraszania energii (funkcja tłumienia), dając stały współczynnik tłumienia między 0,15 a 0,25 w całym zakresie częstotliwości znamionowej.Bloki zaciskowe ze stopu aluminium służą wyłącznie jako interfejs konstrukcyjny do urządzeń i fundamentówPonieważ wszystkie trzy funkcje są obsługiwane przez oddzielne elementy fizyczne działające w obrębie ich liniowej konstrukcji,wydajność utrzymuje się na stabilnym poziomie przez cały przewidywany okres użytkowania przekraczający 20 lat.

Bezobsługowa eksploatacja: ekonomia inżynierii

OkreślenieBezobsługowy cykl życiaNie jest to oświadczenie marketingowe, jest to bezpośrednia konsekwencja wyboru materiałów i wyeliminowania warunków awarii.

• Gumowe uchwyty: co 6 miesięcy sprawdzać powierzchnię pod kątem pęknięć; wymieniać co 3-5 lat ze względu na zestaw kompresyjny i rozkład oksydacyjny;re-wrotność śrub montażowych jak gumy wkręca się i traci preload.
• Zestawy sprężynowo-przemycające: co kwartał smaruje się łożyska piwotowe; co miesiąc sprawdza się uszczelki hydrauliczne pod kątem wycieku; wymienia się płyn tłumiący co 2-3 lata; sprawdza się przedładowanie azotu w jednostkach napędzanych gazem.
• JGX-1598D-657B: Żadne z powyższych. Brak punktów tłuszczowych. Brak uszczelnień. Brak płynu wymagającego wymiany. Struny liny drutowej są chronione przez elektropolitykowaną warstwę bierną;Anodyzowane zaciski aluminiowe są odporne na korozję galwaniczną nawet w atmosferze przybrzeżnej i morskiejMoment obrotowy jest utrzymywany, ponieważ żaden materiał wiśkoelastyczny nie wkręca się między twarzami zacisku.

W przypadku operatora floty z 200 izolacyjnymi montażami na linii produkcyjnej, wyeliminowanie tego obciążenia utrzymaniem oznacza wymierne oszczędności w godzinach pracy techników, zapasach części zamiennych,i nieplanowane przestojeZalety w zakresie całkowitych kosztów użytkowania (TCO) w stosunku do alternatyw elastomerowych zazwyczaj odzyskują różnicę w cenie jednostkowej w ciągu pierwszych 3 ̇ 4 lat eksploatacji.

Mechanizm wysokiego tłumienia: demystifikacja tarcia międzyprzewodnikowego

JGX-1598D-657B osiąga swójwysoce tłumiącecharakterystyczny (współczynnik tłumienia ζ = 0,15·0,25) poprzez zjawisko fizyczne zwane tłumieniem tarcia Coulomba między sąsiadującymi niciami drutu w obrębie każdej warstwy liny.Kiedy spiralę deformuje wewnętrzne wibracje, poszczególne przewody wewnątrz wiązki nici przesuwają się mikroskopicznie na swoich sąsiadów.To przesuwane tarcie przekształca energię kinetyczną w ciepło na interfejsie wiązek-wiązek, czysto mechaniczny mechanizm rozpraszania energii, który nie wymaga lepkiego płynu, bez polimeru tłumiącego o ograniczonej warstwie i bez absorbera masy ustawionej.

Trzy parametry projektowe kontrolują wielkość tłumienia:

1. Średnica drutu (6,0 mm): Większy przekrój drutu zwiększa ciśnienie kontaktowe między prętami na jednostkę deformacji, podnosząc próg siły tarcia Coulomba przed rozpoczęciem poślizgu.
2. Liczba cewek (8 cewek): Większa liczba cewek zwiększa całkowitą długość kontaktu nici, zapewniając większą powierzchnię całkowitą do pracy tarcia na cykl.
3. Geometria układu nici: kąt rozpiętości spiral i kierunek układu określają normalny składnik siły na interfejsie pręta w każdym trybie deformacji (kompresja, obcięcie, rolka).

W praktyce wynikiem jest nieliniowa krzywa sztywności: przy małych amplitudach drgańtarcie Coulomba nie jest przezwyciężone, a izolator zachowuje się jak elastyczna sprężyna o stosunkowo wysokiej sztywności i niskim rozpraszaniu energiiW miarę jak amplituda wzrasta po przekroczeniu progu poślizgu, przesuwanie między pręty zaczyna się stopniowo, sztywność mięknie,i wzrost tłumienia, naturalnie chroniąc izolowany sprzęt przed dużymi wstrząsami bez żadnego aktywnego systemu sterowania.

Specyfikacje techniczne (pełne)

Obszary zastosowań (przemysłowe i cywilne)

• Kompresory przemysłowe: Wyizoluje ślizgi kompresorów wiertniczych i obrotowych w rafineriach, zakładach chemicznych i zakładach przetwarzania gazu, w których gorące powierzchnie wykluczają mocowanie elastomerowe.
• Zestawy generatorów na olej napędowy i gaz: Zapewnia izolację 3-osiową dla ram bazowych zestawu generatorów w centrach danych, szpitalach i wieżach telekomunikacyjnych, utrzymując wyrównanie podczas przejściowych momentów uruchomienia.
• Przemysłowe wykończenia pompowe: Absorbuje pulsacje hydrauliczne i drgania wywołane kawitacją w wieloetapowych zestawach pomp wysokiego ciśnienia do oczyszczania wody i stacji odwodniania górniczych.
• Sprzęt klimatyzacyjny i chłodniczy: Izoluje duże chłodniaki odśrodkowe i jednostki obsługujące powietrze w budynkach komercyjnych, spełniając wymagania dotyczące hałasu związanego ze strukturą bez elastycznych podkładek, które przesuwają się z czasem.
• Wstawki do kabiny pojazdów terenowych: Chroni kabiny operatorów koparek budowlanych, zbiorników rolniczych i skidderów leśnych przed działaniem wibracji całego ciała podczas długich zmian.
• Silniki morskie i wyposażenie pokładowe: Utrzymuje wibracje silników napędowych i wstrząsy falami na statkach przewożących załogę, łodziach łowczych i łodziach roboczych działających w środowiskach o spryskaniu soli.
• Urządzenia trakcyjne kolei: Wyposażone w układy izolacyjne: przekształtniki trakcyjne, banki rezystorów hamulcowych oraz jednostki napędowe pomocnicze na lokomotywach elektrycznych i silnikowych napędowych.

Wytyczne dotyczące instalacji

JGX-1598D-657B mocuje się za pomocą czterech otworów o średnicy Ø10,5 mm, rozmieszczonych w prostokątnym układzie na górnym i dolnym bloku zacisku.Zalecane są standardowe śruby sześciokątne M10 z płaskimi obwodnikami i kluczami zamykającymi z dominującym momentem obrotowymGeometria symetrycznej cewki pozwala na montaż w dowolnej orientacji.i stopnia stopniowego sprężyny eliminuje potrzebę snubbers lub zatrzymania podróży w kierunku kompresji w warunkach normalnych obciążeń operacyjnychW przypadku zastosowań, w których obciążenie statyczne zbliża się do górnej granicy (500 kg),zaleca się równoległe rozłożenie obciążenia na wiele jednostek, aby utrzymać odpowiedni margines izolacji w warunkach dynamicznych szczytów.

Zapewnienie jakości i identyfikowalność

Każda jednostka JGX-1598D-657B jest indywidualnie szeregowana z identyfikatorem wygrawerowanym laserowo na aluminiowej ścianie zacisku.weryfikacja statycznej krzywej obciążenia-odchylenia (tolerancja ± 5%)Świadectwa materiałowe dla ciepła liny drutowej AISI 316L i partii billetów 6061-T6 są archiwizowane cyfrowo i można je wyśledzić do każdego numeru seryjnego.:Certyfikowane w 2015 r. procesy produkcyjne z pełną identyfikowalnością partii od otrzymania surowca do ostatecznego opakowania.
