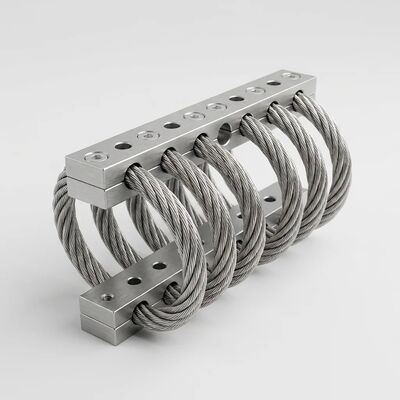

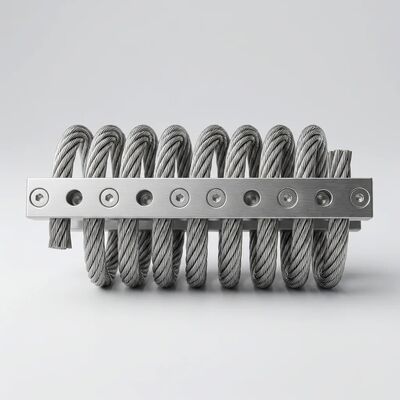

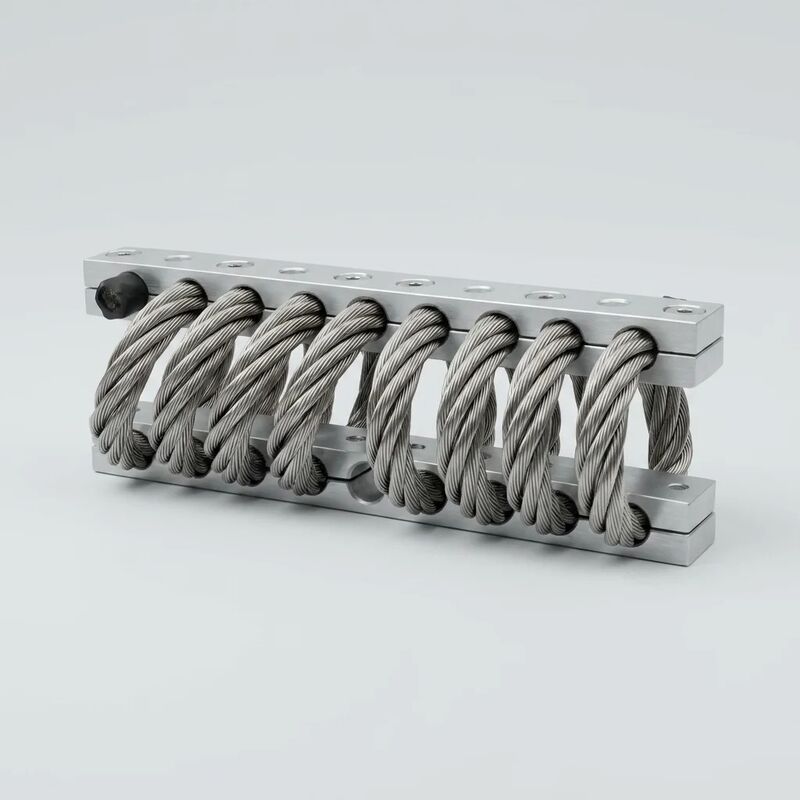

JGX-1278D-370B Izolator drgań lin stalowych zgodny z wymaganiami przemysłowymi do ekonomicznych zastosowań w precyzyjnych obciążeniach

JGX-1278D-370B Izolator drutu drutowego dla wibracji ️ W pełni identyfikowalna kontrola drgań przemysłowych z pełną dokumentacją zgodności

Kiedy dokumentacja zgodności jest ważniejsza niż wydajność

W przypadku branż podlegających nadzorowi regulacyjnemu, wymogom kwalifikacji dostawców i ramom audytu ze strony osób trzecich,Izolator wibracyjny to coś więcej niż tylko element mechaniczny, to udokumentowany element w ramach zapewnionego jakości łańcucha dostaw..JGX-1278D-370Bjest wytwarzany specjalnie dla tych wymagających środowisk, z100% identyfikowalność materiałuw zakresie od surowej cewki liny drutowej SS304 do gotowego izolacji, wspieranej kompleksowym pakietem dokumentacji zgodnym z normą ISO 9001:2015, specyficznych dla klienta wymogów systemu zarządzania jakością oraz protokołów kontroli ze strony strony trzeciej.

Ramy zgodności przemysłowej

Każdy JGX-1278D-370B jest produkowany w ramach systemu zarządzania jakością audytowanego przezISO 9001:2015Nasze ramy zgodności wykraczają poza podstawową certyfikację, obejmując:

• Świadectwo zgodności (CoC): Wydawane na partię produkcyjną, w której podana jest liczba cieplna włókien SS304, partia anodująca prętów aluminiowych 6061-T6 oraz zakres daty produkcji.Każde CoC jest archiwizowane cyfrowo i dostępne według numeru seryjnego produktu..
• Zgodność z RoHS i REACH: Całkowicie metalowa konstrukcja SS304 + 6061-T6 jest zgodna z dyrektywą UE RoHS 2011/65/UE i rozporządzeniem REACH (WE) 1907/2006.brak związków organicznych podlegających regulacyjnej eliminacji.
• Sprawozdawczość dotycząca minerałów pochodzących z konfliktów: Dokumentacja dotycząca pozyskiwania surowców wspiera zgłoszenia CMRT (Conflict Minerals Reporting Template) zgodnie z sekcją 1502 ustawy Dodd-Frank dla klientów, którzy wymagają należytej staranności w łańcuchu dostaw.
• Opcjonalna weryfikacja ze strony strony trzeciej: Współpracujemy z TÜV Rheinland, SGS, Bureau Veritas lub wyznaczoną przez Państwa agencją inspekcyjną w zakresie inspekcji przed wysyłką, weryfikacji materiałów i audytu zgodności wymiarowej.

Śledzenie materiału od końca do końca

Każdy JGX-1278D-370B posiadawygrawerowany laserowo, czytelny dla człowieka identyfikator seryjnyna obu prętach zaciskowych, trwale łączących fizyczną jednostkę z cyfrowym rekordem produkcji.

• Węzeł drutowy SS304: Raport z badań młyńskich (MTR) dla ASTM A313/A313M, w tym liczba ciepła, skład chemiczny (C, Mn, Si, P, S, Cr, Ni), wytrzymałość na rozciąganie i wydłużenie.Linka drutowa jest utworzona z 7×19 prawej konstrukcji regularnej z nominalną średnicą 70,8 mm.
• 6061-T6 Pręty aluminiowe: certyfikacja partii ekstruzji z weryfikacją składu stopów, parametry procesu anodowania (chemika łazienkowa, gęstość prądu, grubość powłoki mierzona prądem wirusowym),i jakości uszczelnienia zgodnie z ASTM B680.
• Dane dotyczące wykonania produkcji: stanowisko pracy zwojowe, wartości momentu obrotowego zespołu, parametry kąpieli elektropolizującej, końcowe pomiary kontroli (geometria pętli, chropowitość powierzchni Ra, zgodność wymiarowa z rysunkiem),i inspekcja.
• Charakterystyka obciążeń i odchylenia: wyniki badań obciążenia statycznego przy minimalnym, średnim i maksymalnym obciążeniu znamionowym,wykazanie, że naturalna częstotliwość izolatora pozostaje w określonym zakresie 4 ̇ 7 Hz, a współczynnik tłumienia tarcia Coulomba pozostaje w zakresie 0.12 ‰0.22.

Ta głębokość identyfikowalności wspiera regulowane wymagania branżowe, w tym kwalifikacje urządzeń pomocniczych energii jądrowej, dokumentację homologacji typu części kolejowej,systemy weryfikacji sprzętu morskiego.

Efektywne pod względem kosztów dokładne obciążenie

Zgodność z przepisami i efektywność kosztowa nie wykluczają się wzajemnie.

Precyzyjny zakres obciążeniaKażde wsparcie5 ‰ 120 kg obciążenia statycznegoz naturalną częstotliwością4 ̊7 HzProgresywna, nieliniowa krzywa sztywności (miękka przy podnieceniu niskiej amplitudy, sztywność w przypadku wstrząsu wysokiej energii) zapewnia skuteczną izolację drgań od około 10 Hz do 2000 Hz.Wzmocnienie rezonansu jest ograniczone doponiżej 2,5 razy amplitudy wejścia, chroniący wrażliwe ładunki użyteczne w trakcie uruchamiania i wyłączania urządzeń, gdy pobudzenie przechodzi przez naturalną częstotliwość.

Trwałość całego metalu: Bezprzerwanie działające od-70°C do +300°C, izolator jest odporny na rozpylanie solą (> 500 h na ASTM B117), całkowite zanurzenie w paliwie napędowym i oleju hydraulicznym (72 h, bez zmiany właściwości) i ekspozycję na promieniowanie UV (1000 h łuku ksenonowego,zerowa degradacja (bez zawartości organicznej do utleniania)Cechy te sprawiają, że jest on odpowiedni do operacji górniczych w Arktyce, instalacji słonecznych na pustyni, tropikalnych środowisk morskich i wysokich miejsc telekomunikacyjnych.

Standaryzowana integracja: Ø10,5 mm otwory przepustowe akceptują mocowania klasy M10 8,8 (wstrząs momentu instalacyjnego 28 32 N·m).Brak specjalistycznego narzędzia, bez regulacji pola, bez konieczności okresowego ponownego obciążania.

Pakiet dokumentacji zgodności

Aplikacje regulowane w przemyśle

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

W przypadku projektów wymagających kompletnej dokumentacji zgodności przed wysyłką, łącznie z wstępnie zmontowanymi dokumentacjami kwalifikacyjnymi dostawców, skontaktuj się z naszym zespołem ds. zapewnienia jakości.Wykonujemy rutynowe wsparcie dla klientów poprzez dostosowaną dokumentację dostosowaną do specyfikacji zamówień, z typowym czasem realizacji 48 godzin w przypadku standardowych pakietów.
