JGX-1278D-370B Wypuszczalny izolator wibracyjny z liny drutowej do precyzyjnego dopasowania statycznego obciążenia systemów przemysłowych

JGX-1278D-370B Wibroizolator do lin stalowych — ekonomiczny, wymienny uchwyt wibracyjny z możliwością precyzyjnego dostrajania obciążenia

Przegląd izolatora lin stalowych

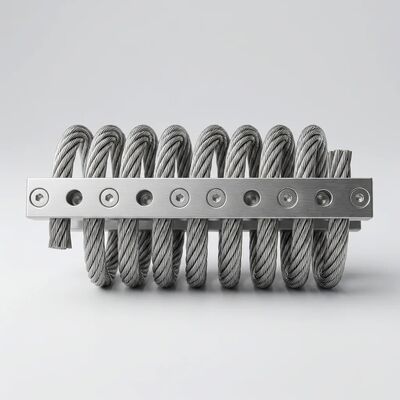

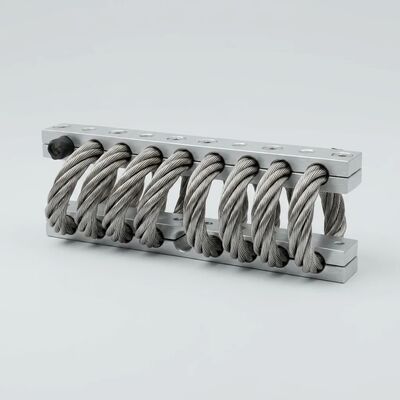

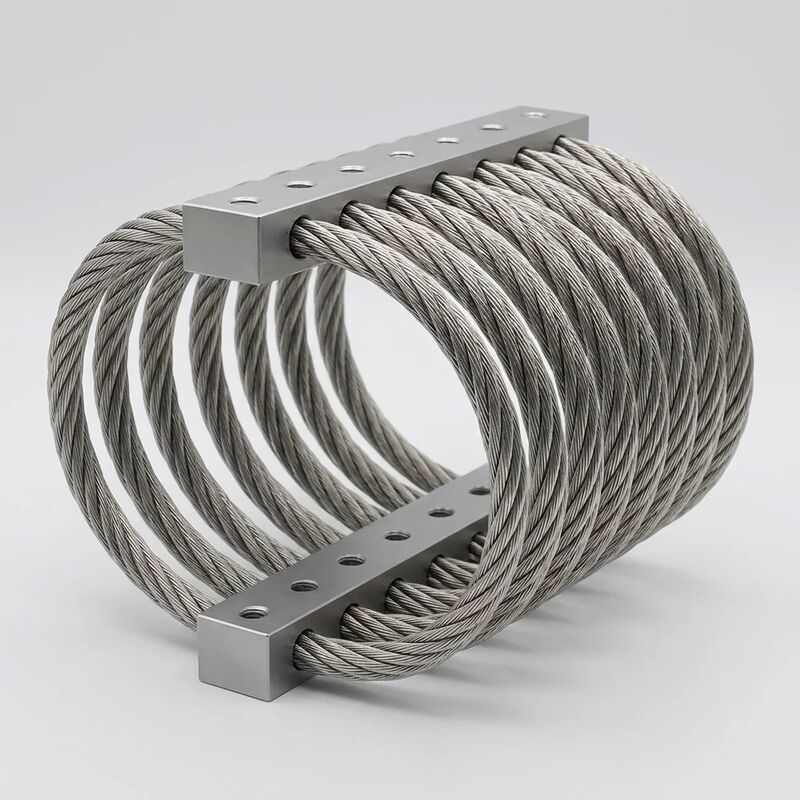

TheJGX-1278D-370Bjest spiralnie zwiniętym wibroizolatorem linowym ze stali nierdzewnej, zaprojektowanym jako:Bezpośrednio dopasowany zamiennikdo montażu izolacyjnego OEM i na rynku wtórnym na platformach urządzeń przemysłowych. Wyposażony w 8-pętlowy rdzeń z liny stalowej SS304 (średnica 7,8 mm, konstrukcja splotek 7×19) zaciśnięty pomiędzy prętami montażowymi ze stopu aluminium 6061-T6 z przezroczystym, twardym anodowanym wykończeniem, ten całkowicie metalowy izolator zapewniaNośność statyczna 5–120 kg na uchwytbez gumy, płynów i planowych konserwacji – nigdy.

Ekonomiczna strategia wymiany typu drop-in

Menedżerowie ds. zakupów i inżynierowie zajmujący się konserwacją stoją przed ciągłym wyzwaniem: wibroizolatory marki OEM charakteryzują się wysokimi cenami i wydłużonym czasem realizacji, a mimo to wymiary montażowe są ustandaryzowane. JGX-1278D-370B rozwiązuje ten problem bezpośrednioznormalizowana geometria montażu z otworem przelotowym Ø10,5 mmktóry jest zgodny z typowymi w branży wzorami nawiasów. Instalacja wymaga jedynie standardowych łączników M10 (klasa 8.8, dokręcony momentem 28–32 N·m z płaskimi podkładkami) i nie wymaga wiercenia, wytwarzania adapterów ani modyfikacji sprzętu. W porównaniu do izolatorów OEM o równoważnej pojemności, JGX-1278D-370B zazwyczaj osiągaOszczędność kosztów jednostkowych 15–30%.przy jednoczesnym zachowaniu pełnej izolacji drgań w całym paśmie wzbudzenia 10–2000 Hz. W przypadku operatorów utrzymujących mieszane floty sprzętu wielu producentów ten pojedynczy numer części konsoliduje zapasy i zmniejsza złożoność SKU.

Precyzyjne dopasowanie obciążenia statycznego

Ogólne mocowania wibracyjne są sprzedawane według przybliżonego zakresu wagowego, ale prawdziwy sprzęt ma specyficzny rozkład masy i środek ciężkości, co wymaga precyzyjnego dostrojenia izolatora. Każda partia produkcyjna JGX-1278D-370B przechodzipróbkowana charakterystyka obciążenia statycznego i ugięciaw trzech punktach obciążenia w zakresie znamionowym 5–120 kg: obciążenie minimalne (5 kg), obciążenie średnie (60 kg) i obciążenie maksymalne (120 kg). Wynikowa krzywa obciążenia i ugięcia potwierdza, że ​​izolatorprogresywny nieliniowy profil sztywnościutrzymuje w sobie naturalną częstotliwość4–7 Hzw całym zakresie obciążeń użytkowych, przy czym tłumienie tarcia Coulomba przyczynia się do aWspółczynnik tłumienia 0,12–0,22. Ogranicza to współczynnik wzmocnienia rezonansu (Q) doponiżej 2,5—skutecznie zapobiegając destrukcyjnemu powiększeniu, które występuje, gdy częstotliwość wzbudzenia pokrywa się z częstotliwością własną zamontowanego systemu. W przypadku instalacji krytycznych oferujemy 100% indywidualne testy jednostek z serializowanymi raportami ugięcia obciążenia.

Wysokiej klasy standardy produkcji przemysłowej

JGX-1278D-370B odzwierciedla precyzyjną jakość wykonania widoczną w każdym szczególe:

• Wykończenie liny stalowej: Lina stalowa SS304 o średnicy 7,8 mm (z prawym, regularnym ułożeniem, konstrukcja 7×19 zgodnie z ASTM A313) jest poddawana procesowi elektropolerowania do chropowatości powierzchni Ra ≤ 0,35 µm. Eliminuje to mikropęknięcia powierzchniowe powstałe w procesie zwijania, zwiększa odporność na korozję i zapewnia jednolite właściwości tarcia między pasmami, co zapewnia stałą skuteczność tłumienia w milionach cykli obciążenia.
• Estetyka listwy mocującej: Pręty ze stopu aluminium 6061-T6 są obrabiane CNC ze ściętymi krawędziami i otrzymują przezroczystą, twardą anodowaną powłokę, która zapewnia trwałą powierzchnię odporną na odciski palców. Warstwa anodowana izoluje również elektrycznie aluminium od liny ze stali nierdzewnej, zapobiegając korozji galwanicznej w wilgotnym lub zasolonym środowisku.
• Stała identyfikacja: Każdy drążek zaciskowy posiadawygrawerowane laserowo oznaczenie modelu i kod partii. Żadnych etykiet samoprzylepnych, żadnych pieczątek, które blakną i żadnych oddzielnych metek, które odrywają się podczas transportu lub instalacji. Głębokość trawienia zapewnia czytelność po latach pracy w trudnych warunkach przemysłowych.

Dane techniczne

Często zadawane pytania

P: Czy JGX-1278D-370B może bezpośrednio zastąpić moje istniejące uchwyty wibracyjne?
Odp.: Jeśli Twoje obecne uchwyty korzystają z interfejsu montażowego z otworami przelotowymi ze środkami otworów zgodnymi z naszym wzorem Ø10,5 mm i elementami złącznymi M10, JGX-1278D-370B można zainstalować bez modyfikacji wspornika. Skontaktuj się z nami, podając markę istniejącego izolatora i numer części, aby ocenić kompatybilność montażu.

P: Jak wybrać odpowiednią liczbę uchwytów dla mojego sprzętu?
Odp.: Podziel całkowitą masę swojego sprzętu przez liczbę punktów montażowych. Każdy JGX-1278D-370B powinien udźwignąć 5–120 kg. Aby uzyskać optymalną izolację, staraj się uzyskać średnie 40–80 kg na uchwyt. Nasi inżynierowie ds. zastosowań mogą sprawdzić specyfikacje Twojego sprzętu i zalecić idealną konfigurację.

P: Czy wydajność izolatora zmienia się w czasie?
O: Nie. Całkowicie metalowa konstrukcja eliminuje mechanizmy starzenia, które niszczą gumowe i elastomerowe mocowania. Charakterystyka tłumienia tarcia Coulomba stabilizuje się po początkowym okresie docierania wynoszącym około 1000 cykli obciążenia i pozostaje niezmienna przez cały okres użytkowania sprzętu.

Typowe zastosowania przemysłowe

Platformy montażowe agregatów prądotwórczych • Ramy przemysłowych agregatów chłodniczych i sprężarek HVAC • Obudowy sygnalizacji kolejowej i urządzeń komunikacyjnych • Kabiny operatorów maszyn górniczych i kamieniołomów • Panele pomocniczego sprzętu morskiego • Elektronika schronów telekomunikacyjnych • Izolacja drgań maszyn pakujących • Ramy podstawy pomp i silników • Montaż wentylatorów przemysłowych i dmuchaw • Stoły laboratoryjne testowo-pomiarowe

Poproś o bezpłatną kontrolę zgodności wzoru montażowego, porównaj aktualne numery części izolatora i uzyskaj konkurencyjną ofertę alternatywną dla OEM. Nasz zespół inżynierów bezpłatnie udostępnia dane dotyczące ugięcia obciążenia, modele 3D CAD i zalecenia dotyczące instalacji specyficzne dla aplikacji.
