JGX-1276D-278B Wszechrzędny izolacyjny izolacyjny wibracji liny drutowej dla ekstremalnych środowisk o szerokim zakresie częstotliwości obciążenia

JGX-1276D-278B Izolator wibracji liny drutowej

Przegląd produktu

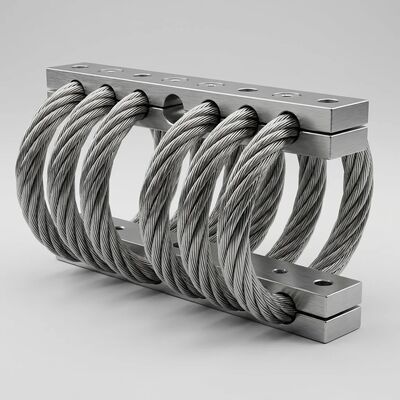

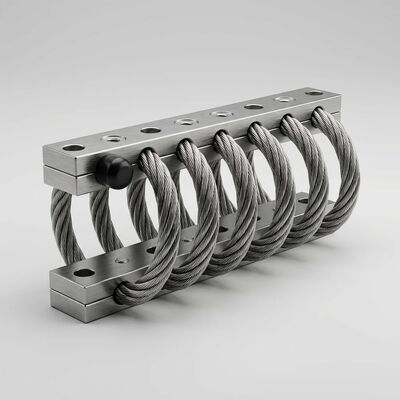

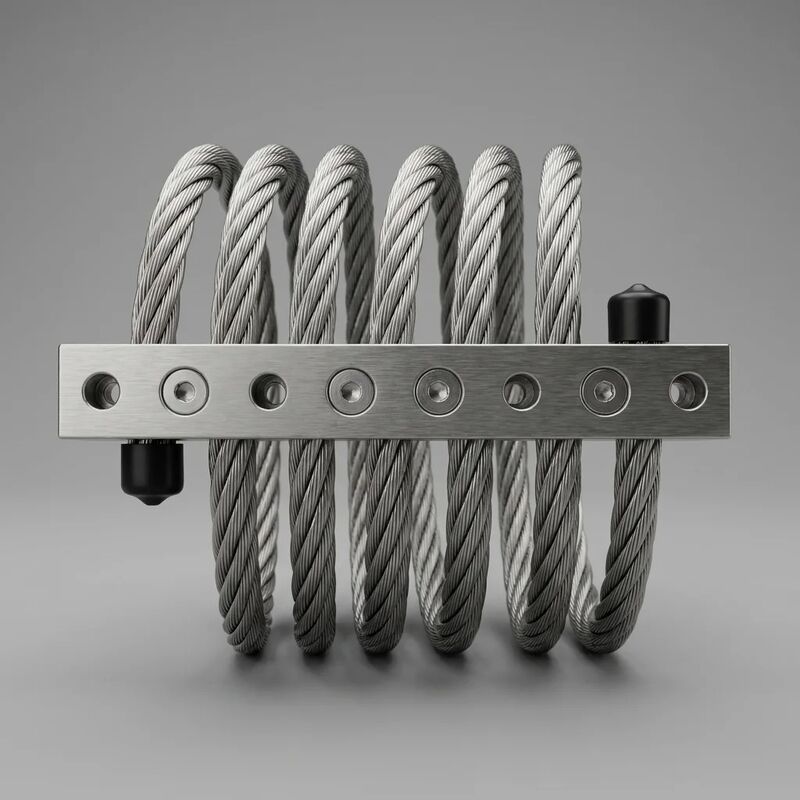

W sprawieJGX-1276D-278Bjest wirówką ze stali nierdzewnej, specjalnie zaprojektowaną doizolacja dynamiczna we wszystkich kierunkachwzdłuższeroki zakres obciążenia i częstotliwościJego ośmiokręgowe rdzenie liny drukowanej SS304 jest symetrycznie przymocowane między precyzyjnie obrobionymi prętami montażowymi z stopów aluminium, tworząc solidny, całkowicie metalowy element izolacyjny, który działa niezawodnie od-70°C do +300°Cbez elastomerowych elementów, które z czasem się rozpadają.

Zasada izolacji we wszystkich kierunkach

W przeciwieństwie do wiosny jednosiowej lub gumowych uchwytów, JGX-1276D-278B wykorzystuje geometryę spiralną liny drukowanej, która jednocześnie tłumi wibracje wWszystkie sześć stopni wolności: trzy osi przeniesienia (napęd/kompresja, obcięcie boczne w obu kierunkach) i trzy osi obrotowe (roll, pitch i yaw).Osiąga się to za pomocą mechanizmu tarcia Coulomba między poszczególnymi niciami drutu w obrębie każdej pętli linyKiedy izolator deformuje się pod obciążeniem dynamicznym, druty ze stali nierdzewnej ślizgają się ze sobą.przekształcanie energii drgań kinetycznych w rozpraszanie cieplne o niskim stopniu cieplnym poprzez suche tłumienie tarcia.

Szeroki zasięg obciążenia i częstotliwości

Każda jednostka JGX-1276D-278B obsługujezakres obciążenia statycznego 2 ̇55 kg, z naturalną częstotliwością skupioną wokół5 ̊8 HzProgresywna, nieliniowa krzywa sztywności izolatora zapewnia miękką zgodność w przypadku pobudzenia o niskiej amplitudzie i wysokiej częstotliwości, a jednocześnie stopniowo twardnieje w przypadku impulsów uderzeniowych o wysokiej energii.Typowy współczynnik tłumienia waha się od0.10 do 0.20, z współczynnikiem wzmacniania rezonansowego poniżej3.0w częstotliwościach krytycznych, znacznie przewyższających równoważne gumowe uchwyty. Przekaźność wibracji w zakresie 10 ∼ 2000 Hz pozostaje stale niska,co sprawia, że ten izolator nadaje się do czułych ładunków elektronicznych i precyzyjnych przyrządów.

Materiały i konstrukcja

Węzeł SS304 o średnicy 6,4 mm jest poddawany elektropoliczeniu po formowaniu w celu wyeliminowania mikro-pęknięć na powierzchni, zwiększenia odporności na korozję,i utrzymywać stałe tarcie między pręty przez miliony cykli obciążeniaBarki do zaciskania ze stopu aluminium posiadają anodowane powierzchnie z precyzyjnie przewierconymi otworami, akceptującymi śruby montażowe M8.Obsługa cieplna łagodząca stres jest stosowana po zwojowaniu w celu stabilizacji geometrii helisy i zapobiegania długotrwałemu pełzaniu.

Zdolność do ekstremalnych warunków środowiskowych

Całkowicie metalowa konstrukcja eliminuje warunki awarii związane z izolatorami elastomerowymi: brak zatwardzania gumy w temperaturach poniżej zera,brak zmiękczania lub pełzania w wyniku długotrwałego narażenia na wysokie temperatury, i brak pęknięć wywołanych przez ozon lub promieniowanie UV.Badania na rozpylacze soli przekraczające 500 godzin(ekwiwalent ASTM B117) bez mierzalnej degradacji, co sprawia, że nadaje się do instalacji na morzu, operacji na pustyni i rozmieszczania w Arktyce.płynów hydraulicznych, i ekspozycji na paliwo napędowe bez utraty wydajności.

Specyfikacje techniczne

Typowe zastosowania

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

Skontaktuj się z naszym zespołem inżynierów, aby uzyskać dostosowanie obciążenia, raporty z testów wieloosiowych i ceny OEM.Zapewniamy pełne wsparcie w analizie drgań, w tym dane o krzywej transmisji i wyniki symulacji elementów skończonych na żądanie.
