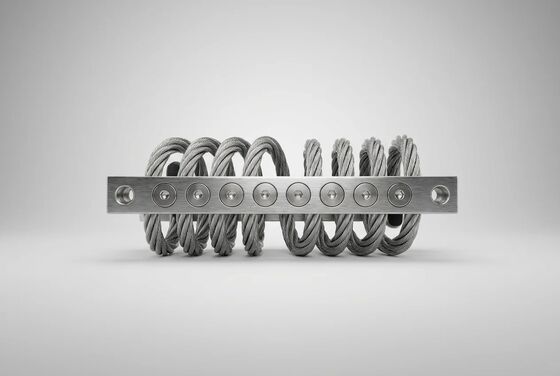

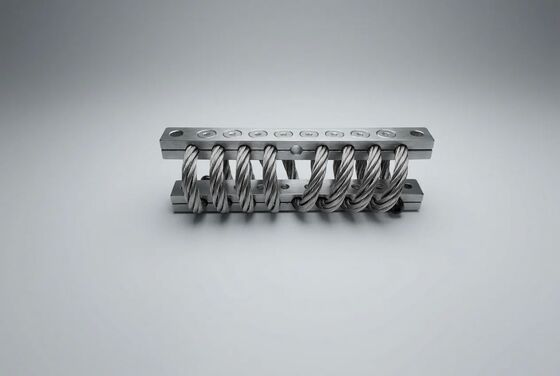

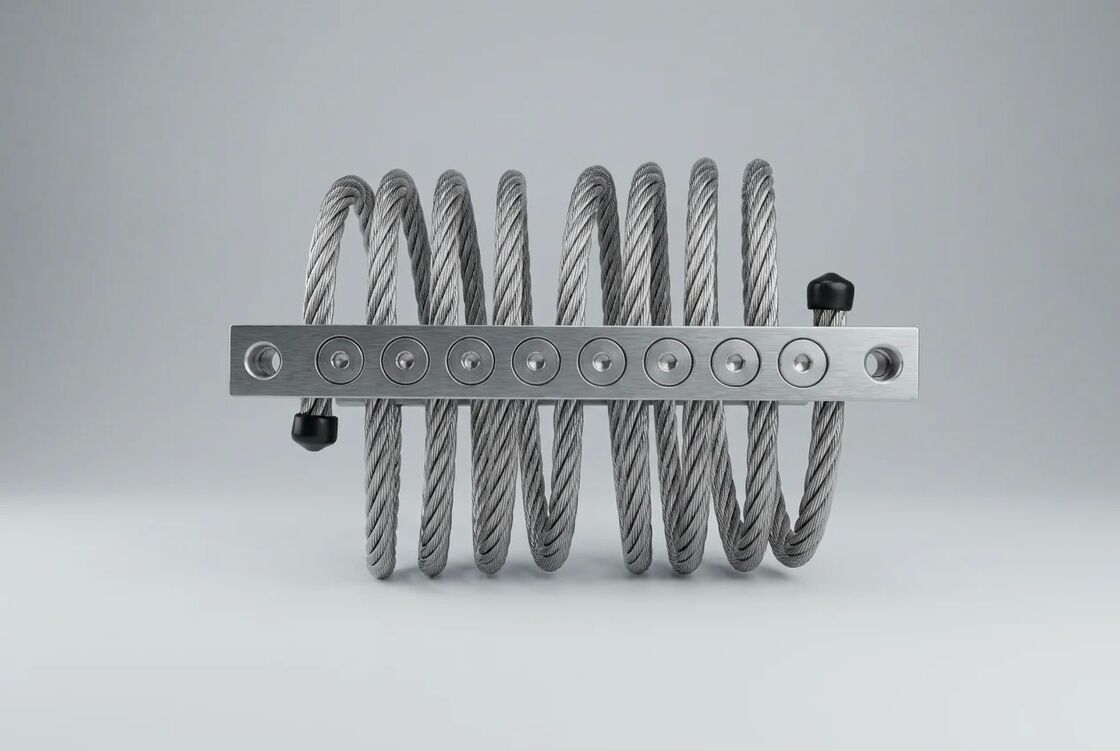

JGX-0648D-79A Bezobsługowy izolator drgań na linach stalowych Wysoki współczynnik tłumienia dla środowisk o wysokich temperaturach

JGX-0648D-79A Bezobsługowy izolator drgań do lin stalowych — zaprojektowany do pracy w ekstremalnych warunkach

TheJGX-0648D-79Ajest przeznaczony do instalacji, w których dostęp do rutynowej konserwacji jest ograniczony lub niemożliwy. Platformy morskie, odległe przepompownie, wieże komunikacyjne na dużych wysokościach i pustynne farmy słoneczne mają wspólne wymagania: sprzęt do izolacji drgań, który działa nieprzerwanie przez dziesięciolecia bez kontroli, smarowania lub wymiany części. Całkowicie metalowa konstrukcja ze stali nierdzewnej JGX-0648D-79A bezpośrednio odpowiada na to wymaganie.

Dlaczego ten izolator nigdy nie wymaga konserwacji

Konwencjonalne mocowania wibracyjne opierają się na elementach elastomerowych, które utwardzają się pod wpływem ciepła, miękną pod wpływem oleju i pękają pod wpływem ozonu lub promieniowania UV. Każdy tryb degradacji wymaga okresowych kontroli i zaplanowanej wymiany – jest to obciążenie logistyczne w miejscach bezzałogowych lub trudno dostępnych. JGX-0648D-79A eliminuje wszystkie te ścieżki awarii:

• Tłumienie poprzez tarcie kulombowskie— bez płynu hydraulicznego, bez uszczelek, bez dróg wycieków, bez okresów między uzupełnianiami
• Korpus ze stali nierdzewnej 304/316— odporny na pękanie ozonowe, kruchość UV i pęcznienie węglowodorowe
• Pasywowane wykończenie powierzchni— tworzy barierę z tlenku chromu, która samonaprawia się w przypadku zarysowania, utrzymując ochronę przed korozją bez konieczności ponownego powlekania
• Konstrukcja z zerowym poluzowaniem łącznika— geometria śrubowa równomiernie rozkłada obciążenia dynamiczne na powierzchni styku, eliminując jednopunktowe skupienia naprężeń powodujących zmęczenie śruby

Szeroka odporność na temperaturę i środowisko

JGX-0648D-79A utrzymuje pełną wydajność znamionową w całym zakresiezakres temperatur od -70°C do +300°C— okno robocze w temperaturze 370°C, nieporównywalne z żadnym izolatorem na bazie polimeru. W praktyce:

• Instalacje arktyczne i ujemne— brak sztywności i kruchości w niskich temperaturach; mocowania elastomerowe mogą stać się sztywne w temperaturze -40°C, podczas gdy izolator ze stali nierdzewnej zachowuje swoją zaprojektowaną podatność
• Montaż w komorze silnika i w sąsiedztwie układu wydechowego— wytrzymuje ciągłe promieniowanie cieplne o temperaturze 200°C+, bez pełzania i ściskania
• Pustynna telekomunikacja słoneczna i zewnętrzna— codzienne cykle termiczne od 5°C do 65°C otoczenia (i znacznie wyższe temperatury powierzchni) mają zerowy mierzalny wpływ na charakterystykę ugięcia pod obciążeniem po ponad 10 000 cykli w testach walidacyjnych
• Odporność na mgłę solną ≥ 500 godzin (klasa 316 SS)— odpowiednie dla platform przybrzeżnych, infrastruktury przybrzeżnej i wyposażenia pomocniczego statków morskich

Wysoki współczynnik tłumienia bez kompromisów

Osiągnięcie Awspółczynnik tłumienia ≥ 15%poprzez czysto mechaniczne tarcie kulombowskie jest inżynierskim wyróżnikiem architektury spiralnej liny stalowej. Mechanizm tłumiący opiera się na mikropoślizgu pomiędzy sąsiednimi pasmami drutu, gdy uginają się one pod obciążeniem, przekształcając energię kinetyczną w ciepło rozproszone na dużej powierzchni. Kluczowe cechy wydajności:

• Tłumienie wzrasta wraz z amplitudą wzbudzenia (histereza zależna od amplitudy), zapewniając proporcjonalnie większą ochronę podczas wstrząsów wysokoenergetycznych
• Brak lepkiego środka tłumiącego, który rozrzedza się w wysokiej temperaturze lub gęstnieje w niskiej temperaturze
• Brak ryzyka kawitacji przy wzbudzeniu o wysokiej częstotliwości
• Skuteczność tłumienia jest identyczna we wszystkich orientacjach montażu (pionowej, poziomej lub odwróconej)

Dane techniczne

Idealne środowiska operacyjne

• Morskie platformy naftowo-gazowe— brak możliwości planowej konserwacji przez wiele miesięcy; stal nierdzewna 316 wytrzymuje ciągłą mgłę solną bez korozji wżerowej
• Zdalne przepompownie i tłocznie— miejsca bezzałogowe rozciągające się na setki kilometrów, w których wizyta serwisowa wymaga wielodniowej logistyki
• Telekomunikacyjne stacje bazowe na dużych wysokościach— niskie ciśnienie powietrza, wysoka ekspozycja na promieniowanie UV i duże dobowe wahania temperatury są obsługiwane bez dryfu wydajności
• Pompy kriogeniczne i urządzenia do transportu skroplonego gazu— utrzymuje elastyczność strukturalną i tłumienie w temperaturach, które powodują, że elastomery stają się kruche jak szkło
• Zewnętrzne podstacje elektryczne i podkładki transformatorowe— Całodobowa ekspozycja na deszcz, kurz, lód i zmiany temperatury przy zerowej wymaganej obudowie ochronnej
• Układy napędowe przenośników w kopalniach i kamieniołomach— duże zapylenie, piasek i obciążenie udarowe w pracy ciągłej

Skontaktuj się z naszym zespołem inżynierów, aby uzyskać obliczenia obciążenia dla danego miejsca, rysunki schematów montażu i wycenę objętości. Możemy dostarczyć wstępnie skonfigurowane zestawy z dopasowanymi zestawami izolatorów do zrównoważonych wielopunktowych systemów zawieszenia.
