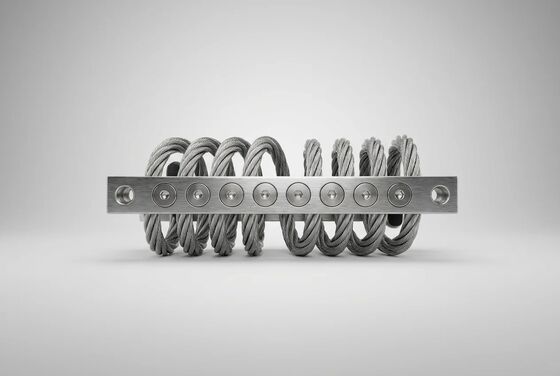

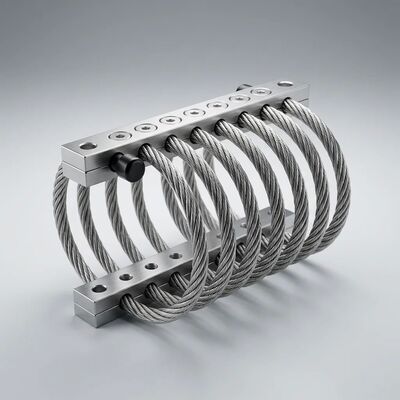

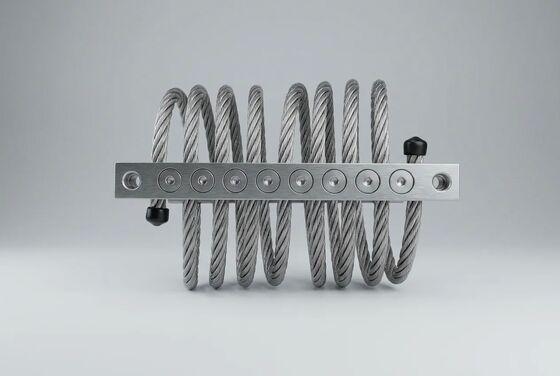

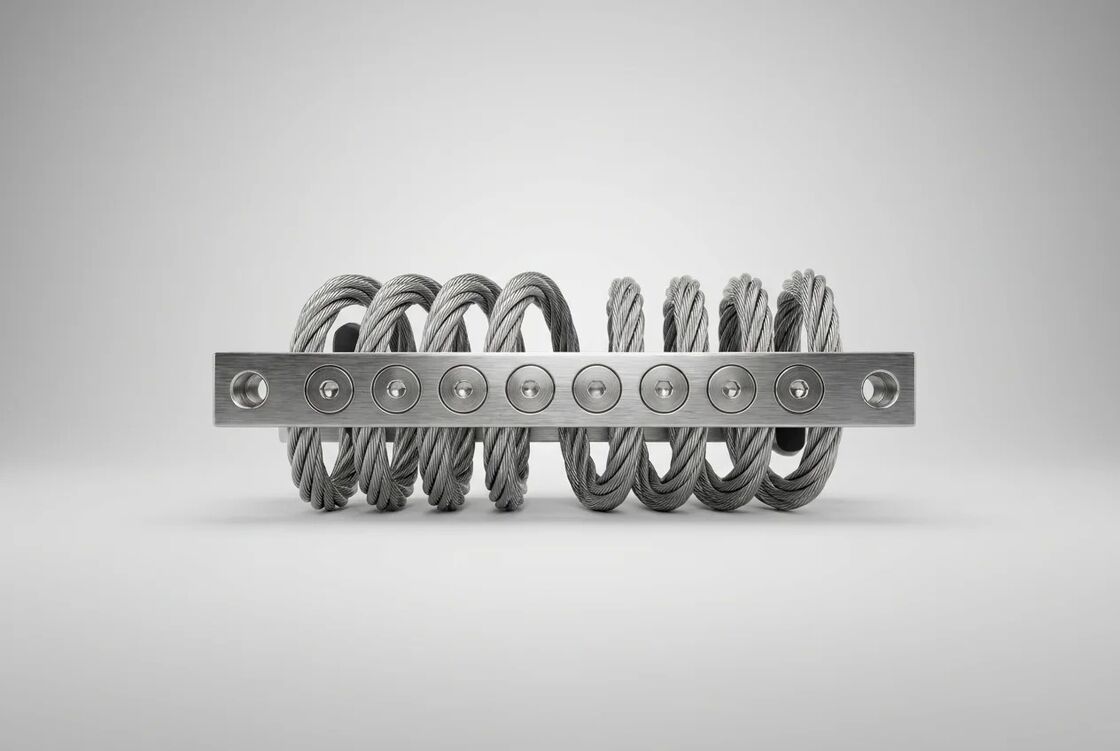

JGX-0648D-79A Całkowicie metalowy izolator wibracji liny drutowej 3-osiowa izolacja wielo kierunkowa dla ekstremalnej trwałości

JGX-0648D-79A Całkowicie metalowy izolator drgań lin stalowych — 3-osiowe wielokierunkowe zabezpieczenie

TheJGX-0648D-79AWibroizolator linowy wykorzystujekonstrukcja całkowicie metalowawykonane z najwyższej jakości stali nierdzewnej (gatunek 304 lub 316), zaprojektowane tak, aby zapewnić niezawodne tłumienie wibracji i amortyzację bez pojedynczego elementu gumowego lub elastomerowego. Eliminując materiały organiczne, izolator osiąga architekturę usługową odporną na starzenie, pełzanie i degradację środowiska, co jest zdecydowaną zaletą w przypadku instalacji przemysłowych o długim cyklu życia.

Jak konstrukcja wykonana w całości z metalu przekłada się na ekstremalną trwałość

Gumowe mocowania twardnieją, pękają i rozwarstwiają się. Podstawowy mechanizm tłumiący JGX-0648D-79A wykorzystuje tarcie kulombowskie między drutami pomiędzy spiralnie nawiniętymi pasmami stali nierdzewnej. To oznacza:

• Brak starzenia chemicznego— stal nierdzewna 304/316 nie utlenia się, nie pęcznieje ani nie staje się krucha przez dziesięciolecia użytkowania
• Brak zestawu kompresji— charakterystyka obciążenia i ugięcia pozostaje stabilna po milionach cykli
• Brak zaplanowanej wymiany— w przeciwieństwie do mocowań elastomerowych, które są traktowane jako materiały eksploatacyjne, izolator wykonany w całości z metalu jest elementem stałym
• Pasywowane i elektropolerowane wykończenie powierzchni— eliminuje punkty inicjacji mikropęknięć i maksymalizuje odporność na korozję

Prawdziwa 3-osiowa wielokierunkowa izolacja

Pojedyncza jednostka JGX-0648D-79A jednocześnie obsługuje obciążenie ściskające, walcowe i ścinające. Spiralna geometria liny stalowej tworzy trójwymiarową sieć sprężyn i amortyzatorów, w której każda oś działa niezależnie, ale synergistycznie. Skuteczność izolacji przekracza90% przy częstotliwościach rezonansowychwe wszystkich trzech osiach, potwierdzone badaniami widma reakcji na wstrząsy według GJB 150.18A.

Oznacza to, że sprzęt zamontowany na izolatorach JGX-0648D-79A jest chroniony niezależnie od tego, czy zakłócenia wynikają z pionowego ruchu podłoża, poprzecznych kołysań konstrukcji czy momentu obrotowego – a wszystko to za pomocą jednego kompaktowego rozwiązania montażowego.

Wysoki współczynnik tłumienia dla kontroli rezonansu

Zmierzony współczynnik tłumienia wynosi≥ 15%(histeretyczny, zależny od amplitudy). Ten poziom tłumienia jest wystarczający, aby stłumić wzmocnienie przy rezonansie strukturalnym, bez powodowania wrażliwości na temperaturę lub ryzyka wycieku płynu związanego z amortyzatorami hydraulicznymi. Zdolność tłumienia jest nieodłącznie związana z geometrią liny stalowej i nie wymaga uszczelek, uzupełniania płynu ani okresowych regulacji.

Dane techniczne

Typowe scenariusze zastosowań

• Przemysłowe płozy sprężarek i pomp— tłumi drgania o częstotliwości 8–15 Hz przenoszone na konstrukcje budowlane
• Zestawy silnikowo-generatorowe okrętowe— konstrukcja ze stali nierdzewnej wytrzymuje atmosferę zasoloną bez korozji
• Szafy sygnalizacji kolejowej i elektroniki przytorowej— chroni wrażliwe przekaźniki i zespoły PCB przed wibracjami przenoszonymi przez statecznik
• Kabiny operatorów maszyn ciężkich— zmniejsza narażenie na drgania przekazywane na całe ciało, aby spełnić progi komfortu ISO 2631
• Stężenia sejsmiczne do szaf serwerowych w centrach danych— zapewnia zarówno izolację drgań podczas normalnej pracy, jak i amortyzację podczas zdarzeń sejsmicznych
• Mocowania agregatu HVAC i wieży chłodniczej— całkowicie metalowa konstrukcja eliminuje degradację ozonu i promieni UV, typową dla podkładek gumowych w instalacjach dachowych

Skontaktuj się z naszym zespołem inżynierów aplikacji, aby uzyskać krzywe obciążenia i ugięcia, modele 3D CAD lub niestandardową konfigurację cewek dostosowaną do masy sprzętu i spektrum wzbudzenia.
