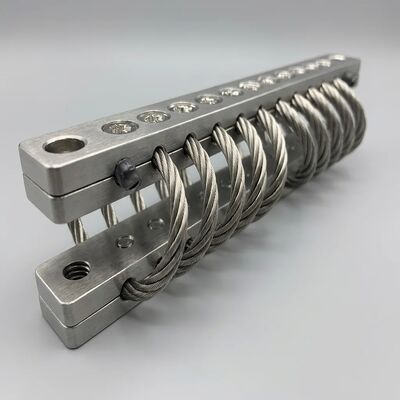

JGX-0480D-75A Izolator drgań liny stalowej Nieliniowe wygładzanie Tłumienie wstrząsów Bezobsługowy Długa żywotność

JGX-0480D-75A Wibroizolator do lin stalowych – bezobsługowa, długa żywotność ze sprawdzonym tłumieniem wstrząsów

TheJGX-0480D-75A Wibroizolator linowyłączynieliniowa technologia tłumienia wstrząsówi abezobsługowa, całkowicie metalowa konstrukcjaaby zapewnić przewidywalną, długotrwałą kontrolę wibracji dla najbardziej wymagających instalacji przemysłowych. Sprawdzone względemMIL-STD-810H(Zagadnienia inżynierii środowiska) iMIL-STD-167-1A(Mechanical Vibrations of Shipboard Equipment), izolator ten wykazuje integralność strukturalną i spójność działania wymaganą do ochrony sprzętu o znaczeniu krytycznym, gdzie dostęp do konserwacji jest ograniczony, a niezawodność operacyjna jest najważniejsza.

Nieliniowe wygładzanie i tłumienie wstrząsów

• Adaptacyjna reakcja na sztywność:Geometria liny spiralnej z 8 zwojami zapewnia:celowo nieliniowa krzywa siły i przemieszczenia. W normalnym zakresie roboczym (0–70% ugięcia znamionowego) sztywność jest celowo niska i progresywna, co zapewnia doskonałą ciągłą izolację drgań. Powyżej 70% ugięcia aktywuje się efekt geometrycznego usztywnienia, zapewniająckontrolowane pochłanianie energiico zapobiega twardemu dnu i ogranicza szczytową siłę przenoszoną podczas wstrząsów.
• Tłumienie kulombowskie z proporcjonalnością przemieszczenia:Tarcie między drutami w konstrukcji 7×19 IWRC generuje tłumienie, które wzrasta wraz z amplitudą przemieszczenia. Tenmechanizm samoregulującyzapewnia niskie tłumienie (ζ ≈ 0,05) podczas drgań w stanie ustalonym o małej amplitudzie, co zapewnia doskonałą izolację wysokich częstotliwości, oraz wysokie tłumienie (ζ ≈ 0,20) podczas przejściowych wstrząsów o dużej amplitudzie w celu szybkiego rozpraszania energii.
• Tłumienie impulsu uderzeniowego:Zmierzone testy przenoszenia wstrząsów wykazująaż do 85% redukcji maksymalnego przyspieszeniaprzy 15 g półsinusoidalnych impulsów wejściowych (czas trwania 11 ms), z pomijalnym przesunięciem resztkowym po zdarzeniu szokowym. Zespół liny stalowej powraca do położenia równowagi bez trwałego nastawienia, gotowy do następnego cyklu uderzeniowego.

Bezobsługowa, długa żywotność

• Zerowe zaplanowane interwały serwisowe:Całkowity brak elementów gumowych, polimerowych lub płynnych eliminuje każdy mechanizm zużycia, który napędza konwencjonalne harmonogramy wymiany izolatora. Jestnic do smarowania, dokręcania, sprawdzania pod kątem pęknięć lub wymianyw całym znamionowym > 10&sup7; cyklowe życie zmęczeniowe.
• Bazowy projektowy okres użytkowania wynoszący 15 lat:Przyspieszone testy trwałości w połączonych cyklach termicznych (od -60°C do +200°C), ekspozycji na mgłę solną i cyklach mechanicznych wykazałyżadnej mierzalnej degradacjipod względem charakterystyki ugięcia pod obciążeniem lub skuteczności tłumienia po symulowanym 15-letnim okresie użytkowania. Elektropolerowana powierzchnia SS304 pozostaje wolna od wżerów, pęknięć spowodowanych korozją naprężeniową lub ataku międzykrystalicznego.
• Prostota instalacji:Montaż za pomocą jednej śruby za pomocą kołków gwintowanych M12 × 1,75 nie wymaga podkładek regulacyjnych, elementów wyrównujących ani regulacji napięcia wstępnego. Izolator centruje się pod statycznym ciężarem sprzętu i natychmiast zaczyna zapewniać izolację zgodną z założeniami projektowymi, bez konieczności uruchamiania lub docierania.

Walidacja zgodności z MIL-STD

• Zgodność z MIL-STD-810H:JGX-0480D-75A został przetestowany zgodnie z metodą 514.8 (wibracje) i metodą 516.8 (wstrząsy) normy MIL-STD-810H, wykazując stałą wydajność izolacji w określonych zakresach częstotliwości i amplitudy. Ekspozycja na temperaturę zgodnie z Metodą 501.7 (wysoka temperatura) i Metodą 502.7 (niska temperatura) potwierdza zdolność operacyjną w zakresie od -60°C do +200°C bez pogorszenia wydajności.
• Zgodność z MIL-STD-167-1A:Badanie wibracji typu I (wibracje środowiskowe urządzeń pokładowych) potwierdza zdolność izolatora do ochrony sprzętu przed wibracjami przenoszonymi przez konstrukcję w zakresie częstotliwości 4–50 Hz, przy zmierzonej przepuszczalności poniżej 2,0 w ​​całym spektrum testowym przy obciążeniu znamionowym.
• Walidacja korozji we mgle solnej:Przekracza 500 godzin ekspozycji na neutralną mgłę solną zgodnie z normą ASTM B117, bez tworzenia się czerwonej rdzy na linach stalowych SS304 lub prętach ustalających, co potwierdza przydatność do stosowania w środowiskach przemysłowych morskich, przybrzeżnych i przybrzeżnych.

Dane techniczne

Aplikacje docelowe

• Sprzęt pokładowy i offshore:Chroni pompy, wentylatory, szafy sterownicze i maszyny pomocnicze przed wibracjami przenoszonymi przez kadłub i wstrząsami wywołanymi falami na statkach handlowych, platformach przybrzeżnych i pływających obiektach produkcyjnych. Testy MIL-STD-167-1A potwierdzają działanie w środowisku wibracyjnym na statku o częstotliwości 4–50 Hz.
• Przemysłowe systemy awaryjne i rezerwowe:Izoluje zespoły pomp pożarniczych, awaryjne zespoły prądotwórcze i systemy zasilania bezprzerwowego (UPS), gdzie konserwacja jest niepraktyczna, a sprzęt musi działać niezawodnie po latach przestoju w nieklimatyzowanym środowisku.
• Ciężki sprzęt mobilny:Zapewnia izolację wibracyjną uchwytów kabiny operatora, obudów sterowania elektronicznego i elementów układu hydraulicznego w maszynach budowlanych, kombajnach rolniczych i pojazdach do transportu materiałów pracujących w warunkach ciągłych wstrząsów i wibracji.
• Maszyny o znaczeniu krytycznym dla zakładu przetwórczego:Chroni pompy napędzane turbiną, wirówki o dużej prędkości i precyzyjny sprzęt dozujący w zakładach chemicznych, farmaceutycznych i spożywczych zajmujących się procesami ciągłymi, gdzie nieplanowane przestoje niosą ze sobą poważne konsekwencje dla produkcji i bezpieczeństwa.
• Zastosowania zabezpieczeń sejsmicznych:Nieliniowa charakterystyka sztywności zapewnia skuteczną izolację podczas normalnej pracy, podczas gdy progresywne usztywnienie ogranicza przemieszczenie sprzętu podczas zdarzeń sejsmicznych, zapewniając naturalne utwierdzenie sejsmiczne bez oddzielnych tłumików i ograniczników.
• Sprzęt infrastruktury transportowej:Izoluje szafy sygnalizacyjne kolei, silniki wentylatorów wentylacji tuneli, sprzęt monitorujący dylatacje mostu i elektronikę systemu zarządzania ruchem od ciągłych wibracji i cyklów rozszerzalności cieplnej wywołanych ruchem drogowym.

Zaangażowanie w jakość ECER:Każdy JGX-0480D-75A jest produkowany zgodnie z normą ISO 9001:2015 z możliwością śledzenia poszczególnych partii i dokumentacją testową. Zapewniamybezpłatne wsparcie inżynieryjne aplikacjiw tym obliczenia doboru obciążenia, generowanie krzywych przepuszczalności i pomoc w integracji 3D CAD.Skontaktuj się z nami terazaby omówić Twoje specyficzne wymagania w zakresie izolacji wstrząsów i wibracji, poprosić o raporty z testów lub otrzymać konkurencyjną ofertę dotyczącą ilości z potwierdzeniem terminu realizacji.
