JGX-0400D-37A Izolator drgań lin stalowych Doskonała kontrola wstrząsów Trwała konstrukcja odporna na korozję

JGX-0400D-37A Izolator drutu drutowego dla wibracji

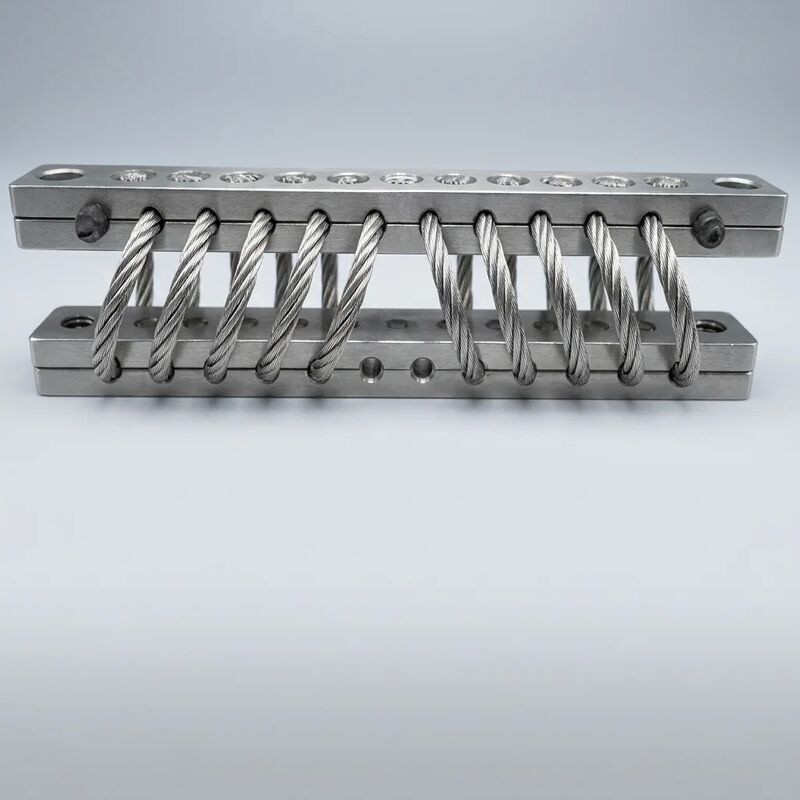

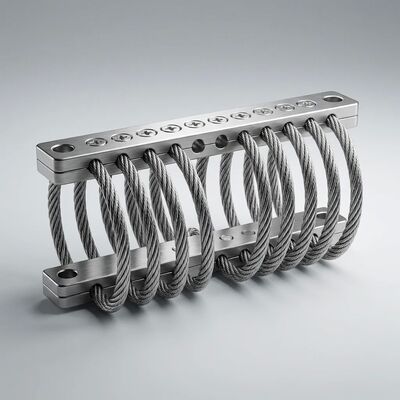

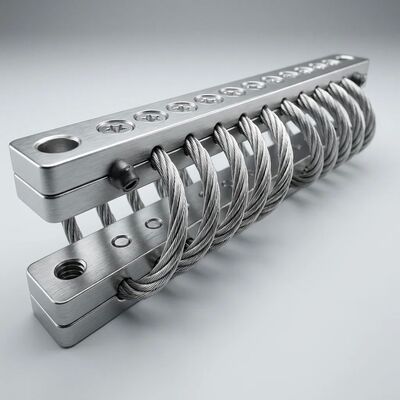

W sprawieJGX-0400D-37A Izolator wibracji liny drutowejjest precyzyjnie zaprojektowanym rozwiązaniem dla wymagających wymogów w zakresie izolacji drgań przemysłowych.Wyroby z stali nierdzewnej 304 (UNS S30400)z7×19 IWRC (niezależne rdzenie liny drutowej)w konstrukcji, ten izolator zapewnia przewidywalne, powtarzalne tłumienie wstrząsów i tłumienie wibracji w wielu ośach obciążenia.Elektrolizowana wykończenie powierzchni zwiększa zarówno odporność na korozję i zmęczenie, jak i spójność estetyczną dla integracji OEM.

Inżynieria i projektowanie

• Opatentowana geometria spiralnej cewki:Konfiguracja 6-cewkowa z liną drutową o średnicy 4,0 mm jest zoptymalizowana w celu zapewnienianaturalny zakres częstotliwości 515 Hzpod znamionowym obciążeniem statycznym, skutecznie izolując zakłócenia powyżej 7 ′ 21 Hz (√2 × częstotliwość naturalna).współczynnik tłumienia 0,12·0.20zapewnia szybkie rozpraszanie energii w przypadku przejściowych wstrząsów.
• Zarządzanie obciążeniem wieloosiowym:Zbudowany do jednoczesnej izolacji w trybie kompresji (50 500 kg), napięcia (30 300 kg) i cięcia.stosunek sztywności dynamicznej do statycznejpozostaje poniżej 1.5:1, zapewniając stałą wydajność w różnych amplitudach pobudzenia bez twardnienia lub zmiękczania nieliniowości.
• Integralność materiału i ochrona przed korozją:Materiał podstawowy ze stali nierdzewnej 304 w połączeniu z elektropolitykowaną obróbką powierzchni>500 godzin odporności na neutralne rozpylanie solizgodnie z ASTM B117. Ściski z stopów aluminium są hydraulicznie zaciszane pod kontrolowanym ciśnieniem w celu zapobiegania poślizgowi liny drukowej i utrzymania jednolitości siły zacisku w całym zespole.
• Optymalizowana konstrukcja do zmęczenia:Wzorzec wiązania liny drukowanej rozprowadza naprężenie gięcia na 133 pojedynczych drutów (7 wiązek × 19 drutów), zapewniając>10&sup7; cykle obciążeniaCałkowicie metalowa konstrukcja eliminuje starzenie się elastomeru, wkręcanie się lub kompresję zestawu występującego w uchwytach na bazie gumy.

Pełne specyfikacje techniczne

Zalecane zastosowania

• Zestawy generatorów przemysłowych:Izoluje wibracje wywołane przez silnik od 15 kVA do 500 kVA w pakiecie generatorów wysokoprężnych i gazowych, chroniąc jądra grzejników i elektronikę panelu sterującego przed uszkodzeniem.
• Sprzęt klimatyzacji i obróbki powietrza:Zmniejsza przenoszenie hałasu ze strony konstrukcji z wentylatorów odśrodkowych, wież chłodniczych i chłodniczych w instalacjach budynków komercyjnych i przemysłowych.
• Kompresor i pompy:Zapewnia niezawodną izolację wibracyjną dla sprężarek wiertniczych i obrotowych pracujących z obrotową prędkością 800-3600 obrotów na minutę, utrzymując ustawienie w warunkach dynamicznego obciążenia.
• Urządzenia górnicze i kamieniołomowe:Chroni ekrany wibrujące, podstawy silników kruszyw i zespoły napędowe przenośników przed wysokim natężeniem w warunkach przemysłu wydobywczego.
• Maszyny i urządzenia do maszynowni:Odporny na atmosferę pełną soli i ciągłe narażanie na wilgotność w komorach silnikowych statków morskich, komorach pompowych i pomieszczeniach maszyn pomocniczych.
• Systemy sygnalizacji kolejowej i szafki przy torach:Utrzymuje wibracje wywołane przez szyby przy częstotliwościach źródłowych 20 ∼ 200 Hz, zapewniając niezawodną pracę czułych urządzeń elektronicznych do blokowania i łączności.

Zapewnienie jakości:Każdy izolator JGX-0400D-37A przechodzi 100% inspekcję wymiarową, statyczną weryfikację krzywej obciążenia i kontrolę jakości powierzchni przed wysyłką.średnice liny drukowanej, a konfiguracje montażowe są dostępne za pośrednictwem naszej usługi inżynieryjnej OEM / ODM.Skontaktuj się z nami już dziśz specyfikacjami sprzętu dla dostosowanej propozycji izolacji wibracyjnej i konkurencyjnej oferty objętościowej.
