Name: Wibroizolator z liny stalowej ocynkowanej o częstotliwości izolacji od 5 Hz do 100 Hz do ochrony przed wibracjami wielokierunkowymi
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

Wibroizolator z liny stalowej ocynkowanej o częstotliwości izolacji od 5 Hz do 100 Hz do ochrony przed wibracjami wielokierunkowymi

wibroizolator z liny stalowej ocynkowanej

wielokierunkowy wibroizolator

wibroizolator 5 Hz-100 Hz

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0648A-36A

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Temperatura pracy:

-55 ~ +120

Całkowita szerokość:

50mm

Typ izolacji wibracji:

Pasywny

Zakres częstotliwości izolacji:

5Hz do 100 Hz

Akcesoria:

Internet

Sztywność osiowa:

50N/mm

Materiał liny drutu:

Hebei, Chiny

Drutowa średnica liny:

6,4 mm

Serwis pogwarancyjny:

Wsparcie online

Zakres obciążenia:

2-4,8 kg

Cechy:

Otwory kotwiące; odporność na olej

Odporność na korozję:

Tak

Rozmiar gwintu montażowego:

Orientacja instalacyjna:

Pionowe lub poziome

Podkreślić:

wibroizolator z liny stalowej ocynkowanej

wielokierunkowy wibroizolator

wibroizolator 5 Hz-100 Hz

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

MoneyGram, Western Union, T/T, D/P, D/A, L/C

ZAŁĄCZONE PRODUKTY

Wideo

Wibroizolator z liny stalowej ocynkowanej o częstotliwości izolacji od 5 Hz do 100 Hz do ochrony przed wibracjami wielokierunkowymi

Najlepszą cenę

Wideo

JGX-0956A-104A Izolator Wibracji Linowej Całkowicie Metalowy Otwarta Struktura Do Scenariuszy Zewnętrznych

Najlepszą cenę

Wideo

JGX-1598A-557A Szerokopasmowa zdolność "wyciszania" dla wysokiej klasy platform optycznych i urządzeń do produkcji półprzewodników

Najlepszą cenę

Wideo

JGX-1276 seria Wire Rope Wibration Isolator dla przemysłu

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

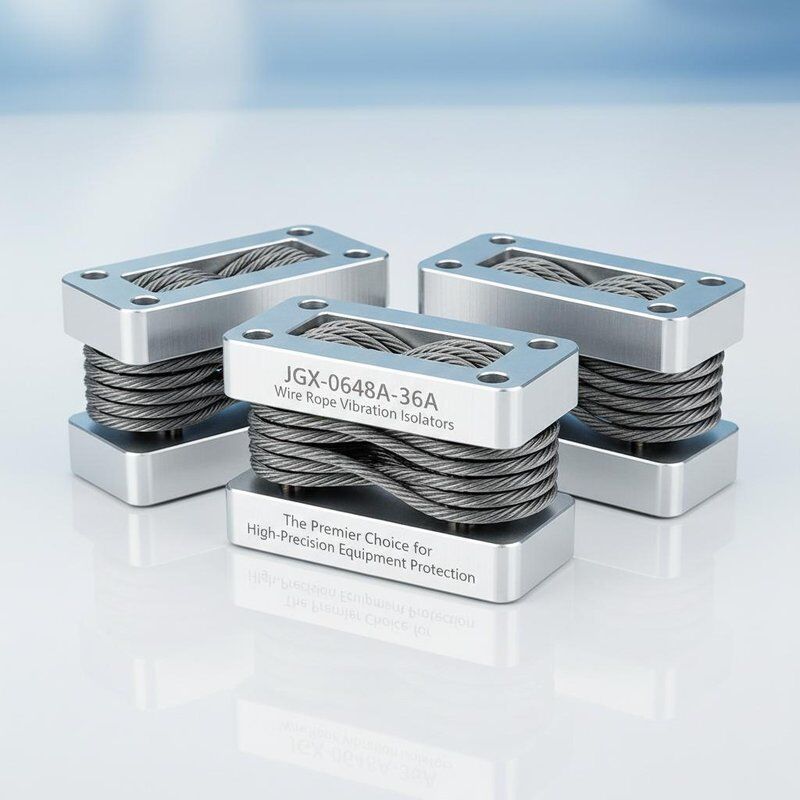

JGX-0648A-36A Izolatory wibracji sznurowych

Najlepszy wybór dla urządzeń o wysokiej precyzji

JGX-0648A Serial Overview

Izolatory drutowe JGX-0648A z firmy Xi'an Hoan Microwave Co., Ltd. stały się najlepszym wyborem w zakresie ochrony drgań urządzeń o wysokiej precyzji.Dzięki ich jakości wojskowejDzięki specjalnie zaprojektowanej strukturze spiralnej liny drukowanej, te izolatory osiągają wielo kierunkową izolację wibracyjną.skuteczne zmniejszenie wpływu drgań i wstrząsów podczas transportu i eksploatacji sprzętu.

Ich główna zaleta polega na wysokiej właściwości tłumienia, która szybko rozprasza energię wibracji, aby uniknąć rezonancji i zapewnić stabilność urządzeń.Seria JGX-0648A posiada również szeroki zakres obciążeń, elastycznie spełniając potrzeby izolacji wibracyjnej urządzeń o różnej masie, ściśle przetestowane pod kątem odporności na zmęczenie i adaptacji do środowiska,produkty zachowują wyjątkową wydajność nawet w ekstremalnych warunkach.

Bez względu na to, czy są to systemy radarowe, elektroniczne urządzenia przeciwdziałające lub precyzyjne instrumenty laboratoryjne, seria JGX-0648A zapewnia niezawodną izolację wibracyjną,Pokazując techniczne umiejętności Xi'an Hoan Microwave w dziedzinie wysokiej klasy izolacji wibracji.

Opcje montażu

Parametry rozmiaru

Model	"H"± 3.30	"W"	Masę jednostkową	Opcje montażu	Przejście przez otwór ((mm)	Węzeł ((mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Arkusz danych technicznych

Obciążenie pionowe

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja ((mm)	sztywność drgań (KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Obciążenie kierunkowe

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja ((mm)	sztywność drgań ((KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Obciążenie boczne

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalne obciążenie statyczne ((N)	sztywność drgań ((KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

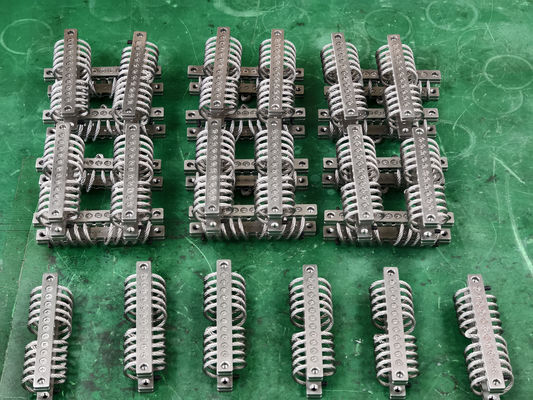

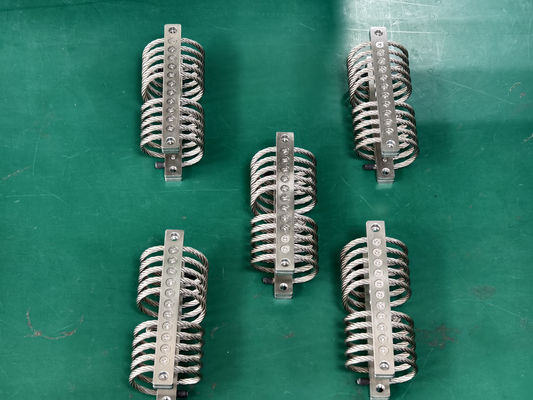

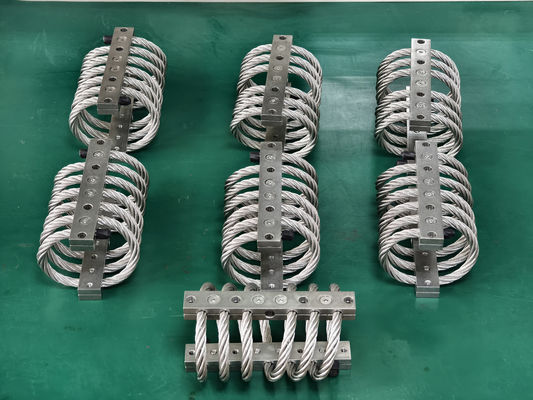

Zdjęcia z opinii klientów
