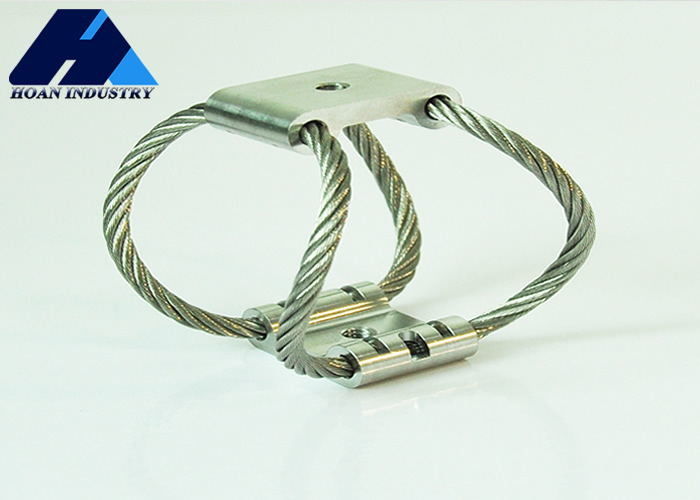

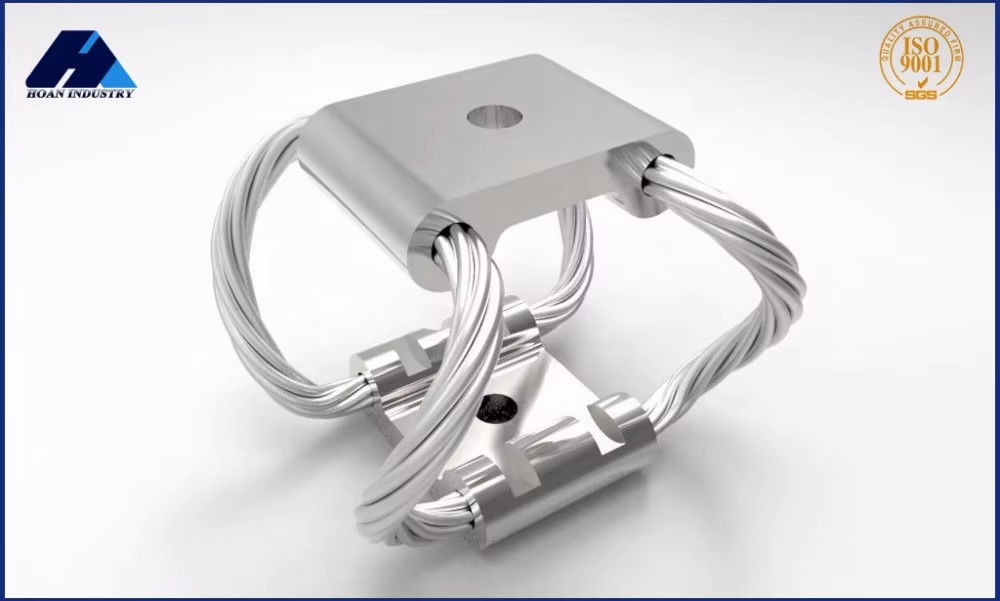

Name: GR4-24A-A Izolator wibracji linowej do precyzyjnych instrumentów
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

GR4-24A-A Izolator wibracji linowej do precyzyjnych instrumentów

Precyzyjne izolatory linowe

Izolator wibracji GR4-24A-A

Izolator wibracji do precyzyjnych instrumentów

Place of Origin:

China

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015 Certificate

Model Number:

GR4-24A-A

Dokument:

GR series.pdf

Skontaktuj się z nami

Poproś o wycenę

GR4-24A-A Izolator wibracji linowej do precyzyjnych instrumentów

Szczegóły produktu

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Podkreślić:

Precyzyjne izolatory linowe

Izolator wibracji GR4-24A-A

Izolator wibracji do precyzyjnych instrumentów

Warunki płatności i wysyłki

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

ZAŁĄCZONE PRODUKTY

Wideo

JGX-1598 Vibration Mounts Wszechstronne opcje montażu i różnorodność rozmiarów dla każdego pola JGX-1598D-657B

Najlepszą cenę

Wideo

JGX-2228A-1250A Izolacja wibracji liny drutowej Przyszłość izolacji wibracji maszyn przemysłowych

Najlepszą cenę

JGX-2228A-380A Inteligentna Współpraca i Zielona Produkcja z Izolatorem Wibracji z Liny Stalowej

Najlepszą cenę

JGX-2228A-550A Najlepsze rozwiązanie do kontroli wibracji w najnowocześniejszej obronie narodowej i produkcji przemysłowej

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

GR4-24A-A Izolatory wibracji liny drutowej

Idealne rozwiązanie dla instrumentów precyzyjnych i zaawansowanych zastosowań produkcyjnych wymagających lepszej kontroli drgań.

Specyfikacja produktu

Słowa kluczowe produktu	Amortyzator wibracji drutu
Temperatura pracy	-55°C do +120°C
Rodzaj instalacji	Pionowa
Użycie	Pompy próżniowe
Średnica liny drukowanej	3.2 mm
Kolor	Srebro
Materiał do liny drukowanej	Ocieplona stal
Stawka wiosenna	100-500 funtów/calo
Odporność na wstrząsy	30 g/11 ms

Izolatory wibracyjne z liny drutowej serii GR

Innowacyjne rozwiązanie w zakresie kontroli drgań urządzeń przemysłowych, w szczególności w przyrządach precyzyjnych, urządzeniach komunikacyjnych,i zastosowań produkcyjnych wysokiej klasy, w których zakłócenia drgań wpływają na stabilność urządzeń.

Najważniejsze informacje techniczne

Węzeł spiralny wiązki z stali nierdzewnej
Absorbuje energię wibracji szeroko częstotliwości (zakres 5 Hz-500 Hz)
Wyższa odporność na korozję w porównaniu z tradycyjnymi izolacjami z gumy lub sprężyny
Przerosony okres użytkowania przekraczający 10 lat

Scenariusze zastosowania

Z powodzeniem wdrożony w wysokoprecyzyjnych narzędziach maszynowych, platformach optycznych i urządzeniach komunikacyjnych montowanych w pojazdach.Badania terenowe wykazały 60% zmniejszenie przenoszenia drgań w przypadku zastosowań z przekładniami, co znacząco przedłuża cykle konserwacji.

Parametry wymiarów

Model	Wysokość ± 1,5 mm	Szerokość (mm)	Waga ((kg)	Opcje montażu	Przez dziurę ((mm))	Węzeł ((mm)	C'sink (((°)
GR4-24A-A	42	47	0.63	A, B, C, D, E, S	¥7	M6*1.0	90
GR4-18A-A	53	54	0.63	Tak samo jak powyżej.
GR4-13A-A	60	59	0.68	Tak samo jak powyżej.
GR4-6.7A-A	75	68	0.77	Tak samo jak powyżej.

Krzywa obciążenia statycznego

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (N)	Maksymalne odchylenie (mm)	Kv ((Wibracja) (KN/m)	Ks (strzał) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Opcje montażu prętów

Opcje materiału:Stal nierdzewna lub aluminium

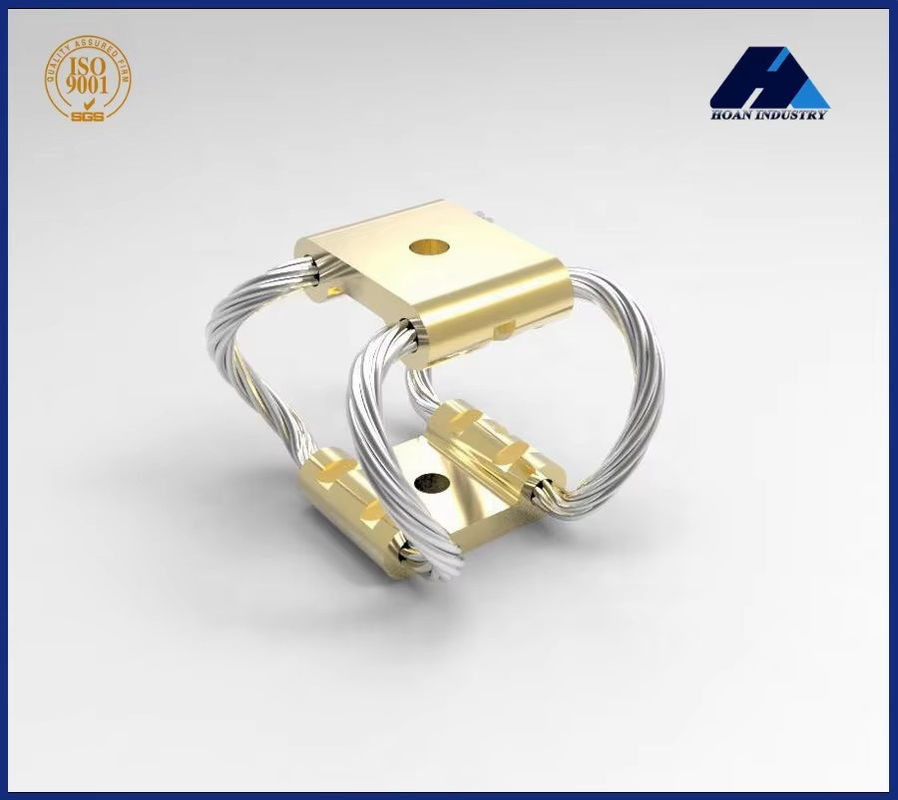

Obsługa powierzchniowa aluminium:
- Anodowanie białe:Standardowa obróbka, która utrzymuje naturalny kolor aluminium przy jednoczesnym zwiększeniu twardości powierzchni
- Anodowanie twarde:Zapewnia wyższą twardość z ciemniejszym wykończeniem, zalecany do wymagających zastosowań

Przykład instalacji klienta
