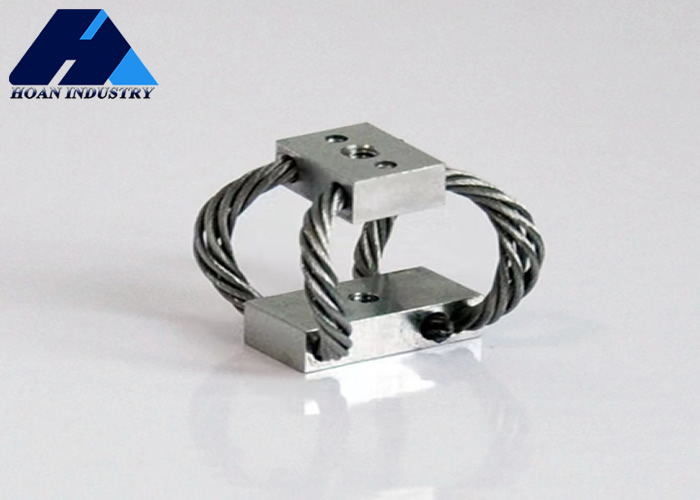

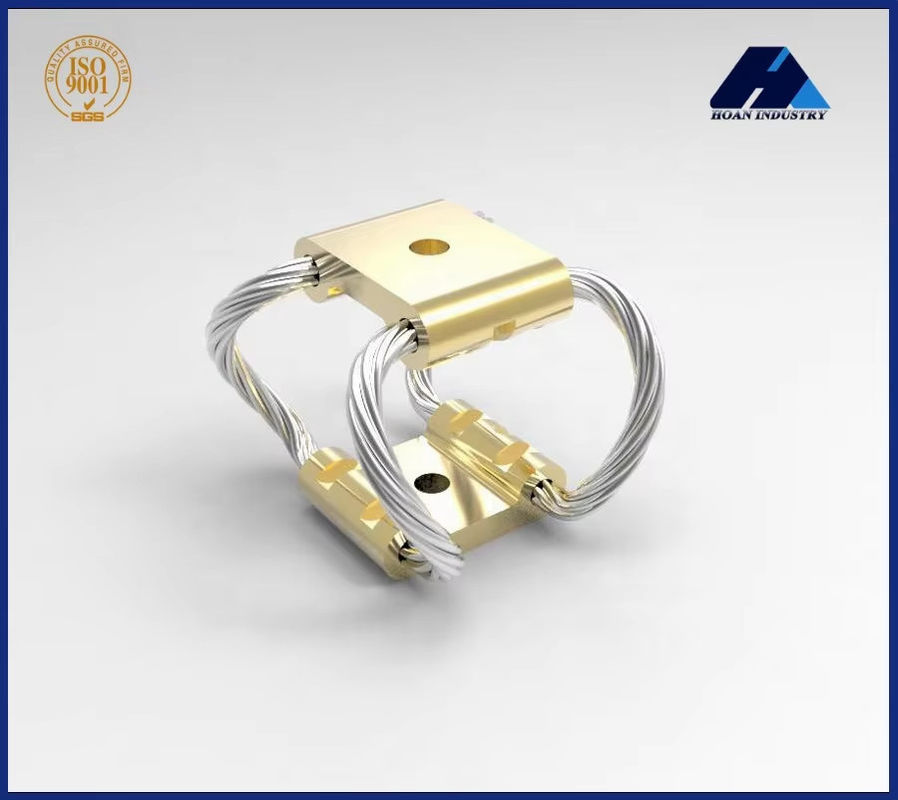

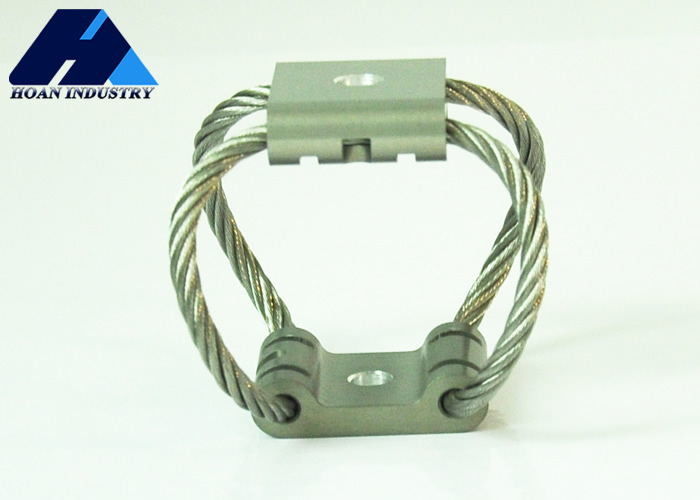

GR3-22A-A Motylkowy izolator wibracyjny z włókien stalowych
Podwójna konstrukcja łukowa dla absorpcji energii i odporności na uderzenia
Specyfikacja produktu
| Atrybut |
Wartość |
| Akcesoria |
Nie |
| Rodzaj instalacji |
Poziom widoczny |
| Odporność na wstrząsy |
20 g/11 ms |
| Rodzaj montażu |
Koniec pętli |
| Budowa liny drukowanej |
7x19 |
| Wskaźnik tłumienia |
0.5 |
| Wielkość nici montażowej |
M3 |
| Format rysunku |
DWG i PDF |
| Producent |
Firma Hoan |
| Względny produkt |
Zmniejszacz odpływu |
| Wykorzystane branże |
Energia i górnictwo |
| Certyfikacja produktu |
ISO 9001 |
| Waga |
20,2 kg |
| Zakres izolacji drgań |
00,5-10,0 Hz |
| sztywność osi |
50 N/mm |
Opis produktu
Seria GR3
Pokonywanie sztywności elastycznością- Wyrób GR3 w kształcie motyla, wzorujący silnik drutów stalowych, jest przeznaczony do trudnych warunków, wymagających odporności na uderzenia i izolacji od drgań.
Mechanizm ochrony rdzenia wynika z jego nieliniowych cech histeretycznego tłumienia.przekształcanie energii kinetycznej w energię cieplną do rozpraszaniaProces ten znacząco zmniejsza akcelerację uderzenia szczytowego przekazywaną do zabezpieczonego sprzętu.
Podwójna struktura łukowa w kształcie motyla zapewnia doskonałą przestrzeń deformacyjną i ścieżki dystrybucji energii, skutecznie rozpraszając obciążenia uderzeniowe, zapobiegając jednocześnie koncentracji naprężenia.W porównaniu z tradycyjnymi gumowymi podkładkami izolacyjnymi od wibracji lub metalowymi sprężynami, GR3 oferuje wysokie tłumienie, dużą zdolność deformacyjną i właściwości przeciwprężeniowe.
Diagram modelu
Krzywa obciążenia statycznego
Specyfikacje techniczne
| Nie, nie, nie. |
Model |
Maksymalne obciążenie statyczne (N) |
Maksymalne odchylenie (mm) |
Kv ((Wibracja) (KN/m) |
Ks (strzał) (KN/m) |
| 1 |
GR3-30A-A |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
GR3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Opcje materiałowe
Materiał do mocowania taśmy: można wybrać stal nierdzewna lub aluminium
Opcje obróbki powierzchni
- Anodowanie białe:Standardowa obróbka powierzchniowa, która utrzymuje jej naturalny kolor.
- Anodowanie twarde:Stwarza znacznie twardszą powierzchnię niż białe anodowanie, o ciemniejszym kolorze.
