GR3-30A-A Izolator wibracji z liny stalowej w kształcie motyla, sztywność 50N/mm

Name: GR3-30A-A Izolator wibracji z liny stalowej w kształcie motyla, sztywność 50N/mm
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR3-30A-A
Availability: InStock

Nazwa marki:	Hoan
Numer modelu:	GR3-30A-A
MOQ:	4
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, Moneygram

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO9001:2015

Dokument:

GR series.pdf

Średnica:

2,4 mm

Typ instalacji:

Pionowa

Sztywność osiowa:

50 N/mm

Kolor:

czarny

Format rysowania:

DWG i PDF

Częstotliwość rezonansowa:

40 Hz

Rodzaj izolacji:

Śrubowaty

Całkowita szerokość:

22 mm

Stopień sprężania:

1,2:1

Stan:

Nowy

Współczynnik tłumienia:

0,5

Częstotliwość izolacji:

5-50 Hz

Funkcja:

Izolacja drgań

Izolacja drgań:

Do 90%

Podkreślić:

Izolator wibracji z liny stalowej w kształcie motyla

Izolator wibracji kamery 50N/mm

Izolator wibracji GR3-30A-A

Opis produktu

GR3-30A-A Izolator wibracji z lin stalowych w kształcie motyla

Zaprojektowany dla precyzyjnych instrumentów i stabilności wysokiej klasy sprzętu, ten izolator wibracji charakteryzuje się innowacyjną strukturą w kształcie motyla, zapewniającą doskonałą ochronę przed wibracjami.

Specyfikacje produktu

Atrybut	Wartość
Średnica	2,4 mm
Typ instalacji	Pionowy
Sztywność osiowa	50 N/mm
Kolor	Czarny
Format rysunku	DWG i PDF
Częstotliwość rezonansowa	40 Hz
Typ izolatora	Helikalny
Szerokość całkowita	22 mm
Współczynnik kompresji	1,2:1
Stan	Nowy
Współczynnik tłumienia	0,5
Częstotliwość izolacji	5-50 Hz
Izolacja wibracji	Do 90%

Opis produktu

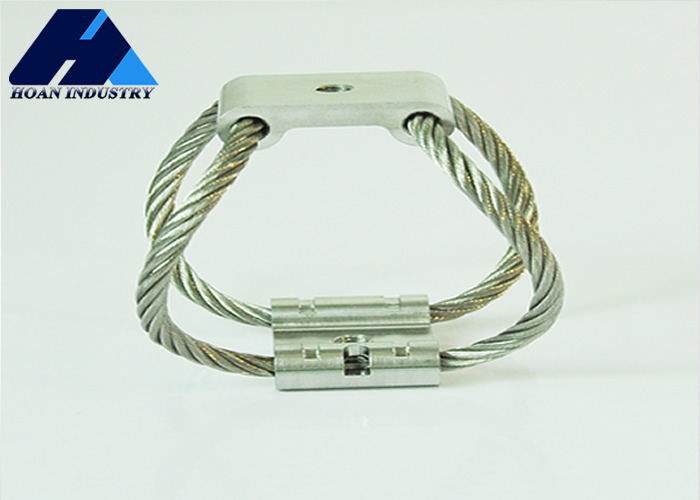

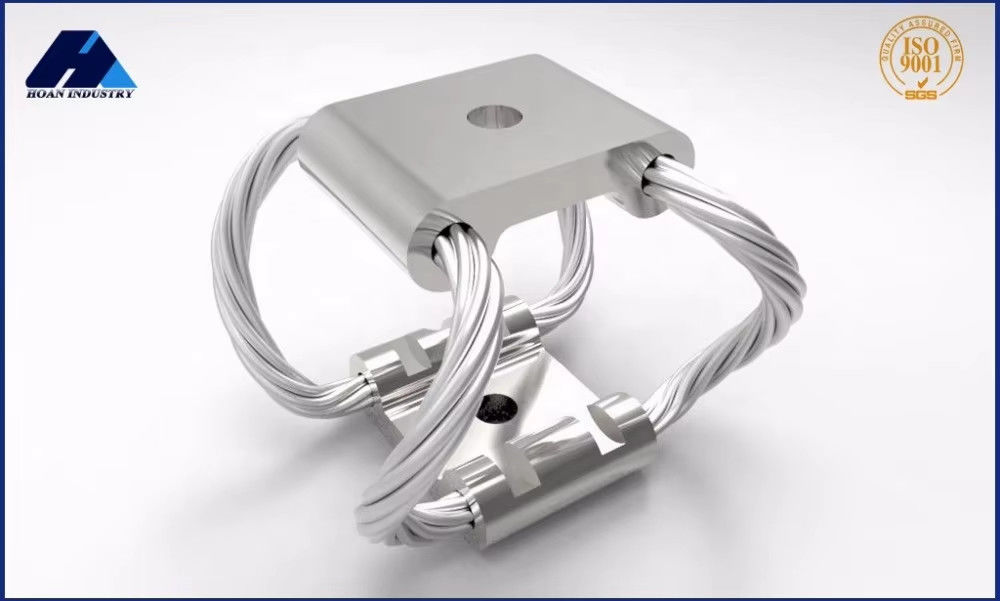

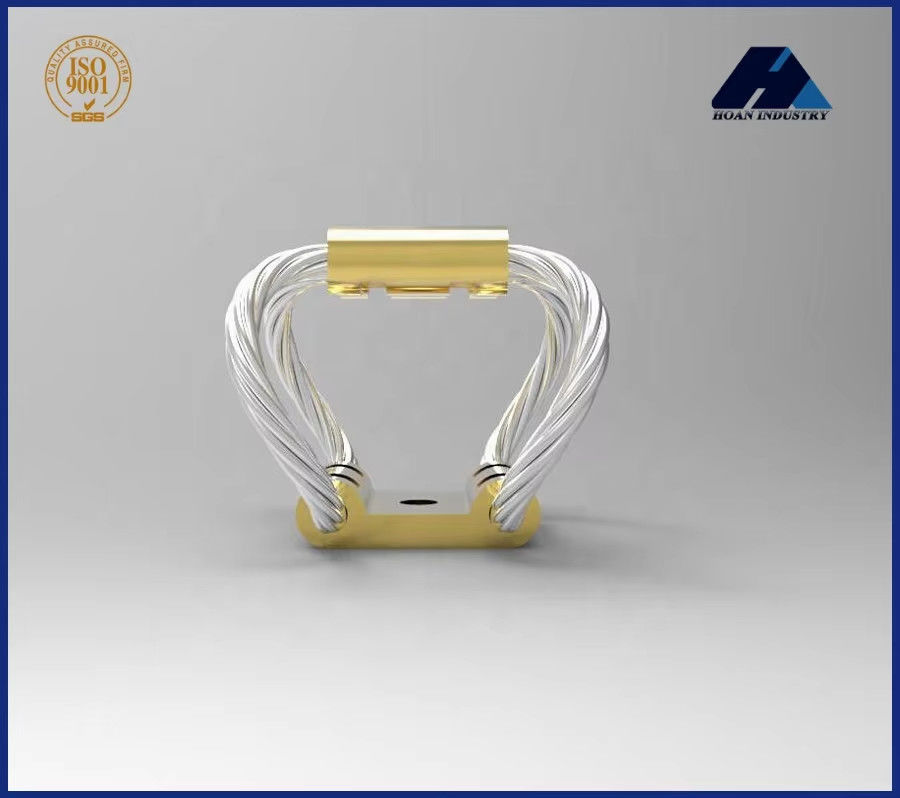

Izolator wibracji z lin stalowych w kształcie motyla serii GR3

Seria GR3 firmy Xi'an Hoan Microwave Co., Ltd. charakteryzuje się innowacyjną strukturą w kształcie motyla, która zapewnia wyjątkową izolację wibracji dla precyzyjnych instrumentów i wysokiej klasy sprzętu.

Unikalna konstrukcja motyla zawiera wiele pasm specjalnej liny stalowej ze stali nierdzewnej nawiniętej w precyzyjny spiralny wzór, tworząc symetryczną strukturę podwójnego łuku. Ta konfiguracja zapewnia wielokierunkową izolację wibracji, skutecznie pochłaniając i rozpraszając energię wibracji zarówno z kierunków poziomych, jak i pionowych.

Kluczowe cechy obejmują:

Specjalna konstrukcja ze stali nierdzewnej zapewniająca odporność na zmęczenie, korozję i długotrwałą stabilność
Niska sztywność z wysokimi charakterystykami tłumienia
Doskonała wrażliwość na mikrowibracje i przejściowe uderzenia
Skuteczna izolacja wibracji średnich i wysokich częstotliwości
Niezawodne działanie w złożonych środowiskach, w tym w zmiennych temperaturach i umiarkowanym działaniu mgły solnej

Schemat modelu

Krzywa obciążenia statycznego

Specyfikacje techniczne

Nr	Model	Maksymalne obciążenie statyczne (N)	Maksymalne ugięcie (mm)	Kv(Wibracje) (KN/m)	Ks(Wstrząsy) (KN/m)
1	GR3-30A-A	30	7.1	24	12
2	GR3-22A-A	22	10.4	12	6.1
3	GR3-18A-A	18	14.2	8.4	3.5
4	GR3-11A-A	11	19.3	5.8	1.9

Opcje montażu

Opcje materiału szyny montażowej:

Stal nierdzewna
Aluminium

Opcje obróbki powierzchniowej dla aluminiowych zacisków montażowych:

Białe anodowanie: Standardowa obróbka powierzchni, która zachowuje naturalny kolor aluminium, jednocześnie zwiększając twardość
Twarde anodowanie: Zapewnia znacznie zwiększoną twardość w porównaniu z białym anodowaniem, z ciemniejszym wykończeniem powierzchni. Zalecane do złożonych lub wymagających zastosowań

Często zadawane pytania

P: Czy jesteś producentem czy firmą handlową?

O: Jesteśmy producentem, a nie firmą handlową. Produkujemy nasze produkty we własnych zakładach, zapewniając pełną kontrolę nad jakością i procesem produkcji. Pozwala nam to oferować konkurencyjne ceny i niestandardowe rozwiązania bezpośrednio naszym klientom.

P: Czy możecie dostosować produkty do naszych potrzeb?

O: Tak, mamy możliwość dostosowania naszych produktów do Państwa specyficznych potrzeb. Prosimy o kontakt z Państwa wymaganiami, a nasz zespół będzie współpracował z Państwem, aby stworzyć rozwiązanie dostosowane do Państwa preferencji.

P: Jaki jest czas realizacji zamówienia?

O: Próbki zazwyczaj zajmują od 2 do 5 dni. W przypadku masowej produkcji szacowany czas realizacji wynosi od 7 do 20 dni. Dostawa może być szybsza, gdy mamy dostępny zapas.

P: Czy mogę otrzymać próbki przed złożeniem zamówienia?

O: Tak, zamówienia próbek są akceptowane.

P: Jak wygląda wysyłka?

O: Dostępna jest usługa wysyłki na cały świat. Prosimy o kontakt przed złożeniem zamówienia, ponieważ koszty wysyłki mogą się różnić.

P: Czy oferujecie rabaty na zamówienia hurtowe?

O: Tak, oferujemy rabaty na zamówienia hurtowe. Procent rabatu może się różnić w zależności od ilości zamówienia.
