GR3-11A-A Niezbędne narzędzie do zmniejszania zakłóceń wibracji w wrażliwych urządzeniach i wysokiej klasy sprzęcie elektronicznym
Atrybuty produktu
| Atrybut | Wartość |
| Temperatura pracy | -55 ~ 120 |
| Port | Xi'an lub określony |
| Liczba przewodów | 7 |
| Średnica | 2,4 mm |
| Zakres obciążenia | 3,5-2000 kg |
| Maksymalne obciążenie statyczne | 20-47N (2 kg-4,8 kg) |
| Szerokość | 30 mm |
| Słowa kluczowe produktu | Tłumik wibracji drutu |
| Konserwacja | Niski |
| Cechy | Zakotwiczone dziury; Odporność na olej |
| Dostosowalność | Nastawny |
Opis produktu
Seria GR3

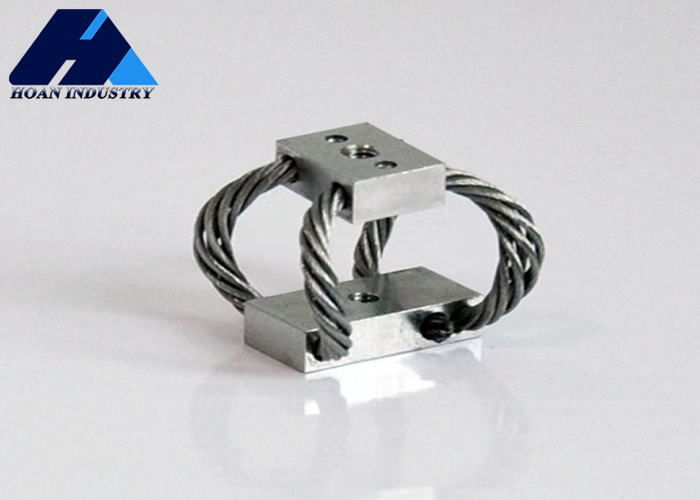

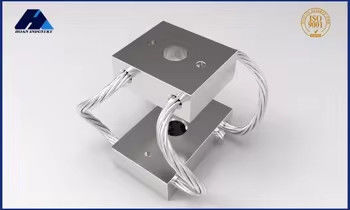

Izolator wibracji w kształcie motyla GR3-Naukowy fundament dynamicznej stabilności precyzyjnego sprzętu
Granice wydajności precyzyjnych przyrządów, systemów pomiarowych i wysokiej klasy urządzeń elektronicznych są często ograniczone przez niewielkie zakłócenia wibracji środowiskowego. Stalowy izolator wibracyjnych wibracyjnych w kształcie motyla GR3 z Xi'an Hoan Microwave Co., Ltd., poprzez precyzyjnie zaprojektowane właściwości mechaniczne, buduje kamień węgielny o dynamicznej stabilności dla tych wrażliwych urządzeń.
Podstawowa wartość GR3 leży w jego zoptymalizowanej dynamicznej odpowiedzi. Jego stalowa konstrukcja liny w kształcie motyla jest skrupulatnie zaprojektowana, aby osiągnąć wyjątkowo niską sztywność dynamiczną. Oznacza to, że w ramach częstotliwości roboczej sprzętu (zwłaszcza średnich i wysokich częstotliwości), GR3 ma bardzo niską impedancję do wejścia wibracyjnego, co znacznie zmniejsza transmisję wibracyjną i skutecznie izolując wibracje naziemne lub samozilarność sprzętu. Jego unikalny nieliniowy mechanizm tłumienia tarcia sznurki z drutu stalowego zapewnia wysoki współczynnik utraty, który może szybko rozproszyć energię rezonansową, tłumić piki rezonansowe i skrócić czas tłumienia wibracji-ma to kluczowe znaczenie dla poprawy przejściowej prędkości odpowiedzi i dokładności w stanie ustalonym sprzętu.
GR3 działa szczególnie dobrze w kontroli mikro-wibracji. Niski początkowy projekt sztywności statycznej umożliwia czułe reagowanie na wyjątkowo małe wejścia wibracyjne i aktywowanie mechanizmu rozpraszania energii tłumiącego, skutecznie tłumiąc względne przesunięcia submikronowe. Spełnia to rygorystyczne wymagania dotyczące stabilności na poziomie submikronowym, a nawet na poziomie nano na platformach optycznych, mikroskopach elektronowych, sprzęcie litografii i innych.
Ponadto nie można zignorować doskonałej stabilności anty-zastępczej. Struktura w kształcie motyla ma naturalnie szeroką podstawę i niski środek konstrukcji grawitacji, zapewniając dobre możliwości przeciwdziałania i odniesieniu do instalowanych na niej precyzyjnych urządzeń. Zapewnia to, że platforma pozostaje stabilna pozioma i kierunkowo, gdy jest poddawana zaburzeniu bocznymi lub działaniu wewnętrznych ruchomych elementów sprzętu.
Izolator wibracji wibracyjnej wibracyjnej wibracyjnej w kształcie motyla GR3, przez precyzyjnie regulując sztywność, tłumienie i stabilność strukturalną, przekształca teorie izolacji wibracji złożonych w niezawodne praktyki inżynieryjne. Stał się niezbędną platformą stabilności dynamicznej do zapewnienia, że precyzyjne urządzenia może wywierać ostateczną wydajność i osiągnąć ultra-cienkie operacje.
Model nazwany
Krzywa obciążenia statycznego
| NIE. | Model | Max statyczne obciążenie (N) | Max ugięcie (mm) | KV (wibracja) (KN/M) | KS (szok) (KN/M) |
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | Gr3-18a-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| NIE. | Model | Max statyczne obciążenie (N) | Max ugięcie (mm) | KV (wibracja) (KN/M) | KS (szok) (KN/M) |
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | Gr3-18a-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0,9 |
| NIE. | Model | Max statyczne obciążenie (N) | Max ugięcie (mm) | KV (wibracja) (KN/M) | KS (szok) (KN/M) |
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | Gr3-18a-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
Opcje materiałów do montażu szyny
Można wybrać ze stali nierdzewnej lub aluminium
Opcje obróbki powierzchni dla glonów montażowych stopu aluminium
- Białe anodowanie:Obróbka powierzchniowa, aby powierzchnia aluminiowa była trudniejsza niż sama. Kolor białych anodowanych aluminiowych słupków montażowych utrzymuje ten sam kolor co sam aluminium. Jest to normalne obróbka powierzchniowa aluminiowych słupków montażowych.

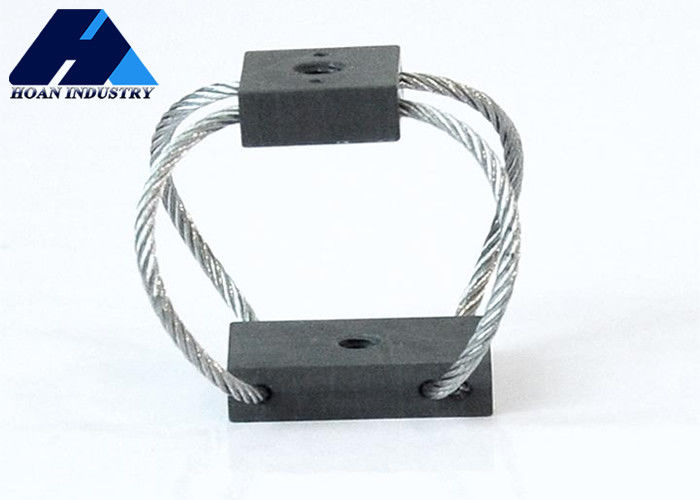

- Trudne anodowanie:Obróbka powierzchniowa, aby aluminiowe słupki montażowe były znacznie trudniejsze niż biały anodowany sposób. Kolor twardych anodowanych aluminiowych słupków montażowych jest bardziej ciemniejszy niż biały anodujący sposób. Specjalne zastosowanie dla złożonych lub specjalnych wymagań warunków pracy używania izolatorów linowych.
Często zadawane pytania
P: Czy jesteś producentem czy firmą handlową?
Odp.: Jesteśmy producentem, a nie firmą handlową. Produkujemy nasze produkty w naszych obiektach, zapewniając pełną kontrolę nad procesem i procesem produkcyjnym. To pozwala nam oferować konkurencyjne ceny i niestandardowe rozwiązania bezpośrednio naszym klientom.
P: Czy możesz dostosować dla nas produkty?
Odp.: Tak, mamy możliwość dostosowania naszych produktów do twoich konkretnych potrzeb. Skontaktuj się z nami w sprawie twoich wymagań, a nasz zespół będzie z Tobą współpracować, aby stworzyć dostosowane rozwiązanie, które pasuje do twoich preferencji.
P: Jaki jest czas realizacji?
Odp.: Próbka zwykle trwa od 2 do 5 dni. W przypadku masowej produkcji oszacowano to od 7 do 20 dni, szybszą dostawę, gdy nasza fabryka ma zapasy.
P: Czy mogę dostać próbki przed złożeniem zamówienia i jak długo na próbkę?
Odp.: Tak, przykładowe zamówienie jest akceptowane
P: Jaka jest Twoja wysyłka?
A: 1) Dostępna usługa wysyłki na całym świecie
2) Prosimy o kontakt przed zamówieniem, ponieważ koszt wysyłki różni się czasem do czasu.
P: Czy oferujesz zniżki na zamówienia masowe?
Odp.: Tak, oferujemy zniżki na zamówienia masowe. Procent rabatowy może się różnić w zależności od ilości zamówienia.
