Seria GR2
Precyzyjna Ochrona, Zrodzona z Innowacji: Izolatory linowe serii GR firmy Hong'an Microwave

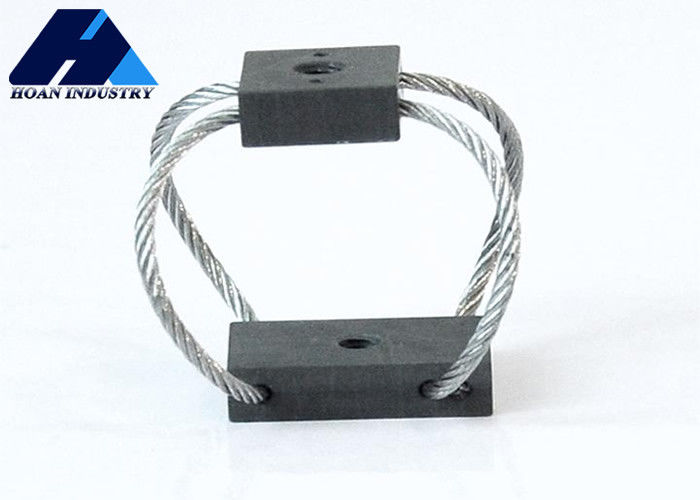

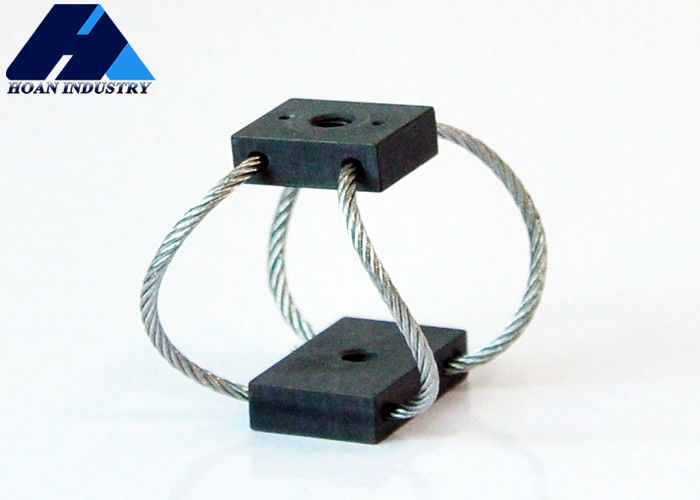

W dziedzinie kontroli wibracji i wstrząsów, izolatory linowe serii GR firmy Xi'an Hoan Microwave Co., Ltd. zapewniają kluczową ochronę dla różnych precyzyjnych instrumentów i urządzeń dzięki unikalnej koncepcji projektowej i doskonałym osiągom. Ten izolator, żywo nazywany "w kształcie motyla", zawdzięcza swoją nazwę nie tylko eleganckiemu wyglądowi, ale co ważniejsze, osiąga efektywne rozpraszanie energii dzięki delikatnym właściwościom mechanicznym struktury, podobnym do skrzydeł motyla.
Główną tajemnicą serii GR jest starannie spleciona spiralna struktura linowa ze stali nierdzewnej. Niezliczone pasma wysokowytrzymałych drutów stalowych są nawinięte pod określonymi kątami, tworząc nieliniowy system tłumienia. Kiedy występują wibracje lub wstrząsy, dochodzi do drobnego tarcia i poślizgu między warstwami liny stalowej, podobnie jak liczne małe "jednostki sprężynowo-tłumiące" współpracują ze sobą, skutecznie przekształcając destrukcyjną energię mechaniczną w energię cieplną w celu rozproszenia. Ten unikalny mechanizm tłumienia "tarcia suchego" obdarza serię GR doskonałą zdolnością do izolacji wibracji szerokopasmowych, szczególnie w tłumieniu wibracji średnio-wysokich częstotliwości i wstrząsów przejściowych.
W porównaniu z tradycyjnymi izolatorami gumowymi lub sprężynowymi metalowymi, seria GR firmy Hoan Microwave wyróżnia się nośnością, odpornością na zmęczenie i adaptacją do środowiska (odporność na wysokie i niskie temperatury, olej i korozję). Jej struktura jest wolna od problemów związanych ze starzeniem, charakteryzuje się długą żywotnością i bardzo niskimi wymaganiami konserwacyjnymi, zapewniając niezawodną gwarancję długotrwałego, stabilnego działania sprzętu. Niezależnie od tego, czy obok precyzyjnych platform optycznych, wysokiej klasy sprzętu do obrazowania medycznego, czy w precyzyjnych kabinach instrumentów pojazdów i statków, ten "metalowy motyl" po cichu spełnia swój obowiązek ochrony precyzji, co jest żywym ucieleśnieniem głębokiej akumulacji technicznej i innowacyjnego ducha firmy Hoan Microwave.
Tabela Parametrów Wymiarowych
| Model |
Wysokość (mm)
±1.5
|
Szerokość
(mm)
|
Waga
(kg)
|
Opcje Montażu |
Otwór Przelotowy
(mm)
|
Gwint
(mm)
|
C'sink
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A,B,C,D,E,S |
∅3.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Krzywa Obciążenia Statycznego
| Nr |
Model |
Maksymalne Obciążenie Statyczne
(mm)
|
Maksymalne Ugięcie
(mm)
|
Kv(Wibracje)
(KN/m)
|
Ks(Wstrząsy)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| Nr |
Model |
Maksymalne Obciążenie Statyczne
(mm)
|
Maksymalne Ugięcie
(mm)
|
Kv(Wibracje)
(KN/m)
|
Ks(Wstrząsy)
(KN/m)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| Nr |
Model |
Maksymalne Obciążenie Statyczne
(mm)
|
Maksymalne Ugięcie
(mm)
|
Kv(Wibracje)
(KN/m)
|
Ks(Wstrząsy)
(KN/m)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Zastosowania Produktu
| Zastosowania |
Typowy Sprzęt |
Ochrona Przed |
Zalety Operacyjne |
| Na statkach |
Elektronika, Komputery, Maszyny |
Wybuchy, Wibracje własne, Burze |
Długa żywotność, Bezobsługowy, Ekstremalne temperatury, Odporność na korozję, Ochrona we wszystkich osiach |
| Pojazdy terenowe |
Aparatura, Generatory, Elektronika |
Trudny teren, Złe warunki drogowe, Kolizje |
Długa żywotność, Bezobsługowy, Ekstremalne temperatury, Ozon, Promieniowanie radioaktywne, Promieniowanie UV |
| Kontenery transportowe |
Optyka, Instrumenty, Pociski, Elektronika |
Transport, Obsługa upadku, Załadunek/Rozładunek |
Długa żywotność, Bezobsługowy, Narażenie na wilgoć, Powtarzalne użytkowanie |
| Samoloty |
Elektronika, Komputery |
Manewrowanie przy dużych przeciążeniach, Twarde lądowania, Turbulentne powietrze |
Ekstremalne temperatury i wysokości, Lekka waga |
| Sprzęt przemysłowy |
Wirówki, Suszarki, Pompy |
Niezrównoważone obciążenia dynamiczne, Uderzenia cieczy, Wibracje własne, Słabość fundamentów |
Długa żywotność, Bezobsługowy, Środowiska korozyjne |
| Sprzęt wojskowy |
Sterowanie komputerowe, Elektronika |
Trudny teren, Manewrowanie na kolei, Transport |
Bezobsługowy, Ekstremalne temperatury, Bliskie wybuchy |
| Sprzęt medyczny |
Sprzęt mechaniczny niezbędny do opieki nad pacjentem |
Wibracje od ruchomych części, Wstrząsy transportowe wózków mobilnych |
Bezobsługowy, Brak wydzielania gazów, Możliwość sterylizacji |
| Kominy |
Kominy, Skrubery, Urządzenia pomiarowe |
Wiatr powodujący częstotliwości rezonansowe, Gazy spalinowe powodujące turbulencje w pobliżu skrubera itp. |
Bezobsługowy, Ekstremalne temperatury, Środowiska korozyjne |
* Materiał Prętów Montażowych *
Można wybrać stal nierdzewną lub aluminium
* Wybór Obróbki Powierzchniowej Aluminiowych Prętów Montażowych *
* Białe Anodowanie: Obróbka powierzchniowa, która sprawia, że powierzchnia aluminium jest twardsza niż ona sama. Kolor białych anodowanych aluminiowych prętów montażowych pozostaje taki sam jak samego aluminium. Jest to normalna obróbka powierzchniowa aluminiowych prętów montażowych;
* Twarde Anodowanie: Obróbka powierzchniowa, która sprawia, że aluminiowe pręty montażowe są znacznie twardsze niż w przypadku białego anodowania. Kolor twardo anodowanych aluminiowych prętów montażowych jest ciemniejszy niż w przypadku białego anodowania. Specjalne zastosowanie do złożonych lub specjalnych wymagań warunków pracy przy użyciu izolatorów linowych.

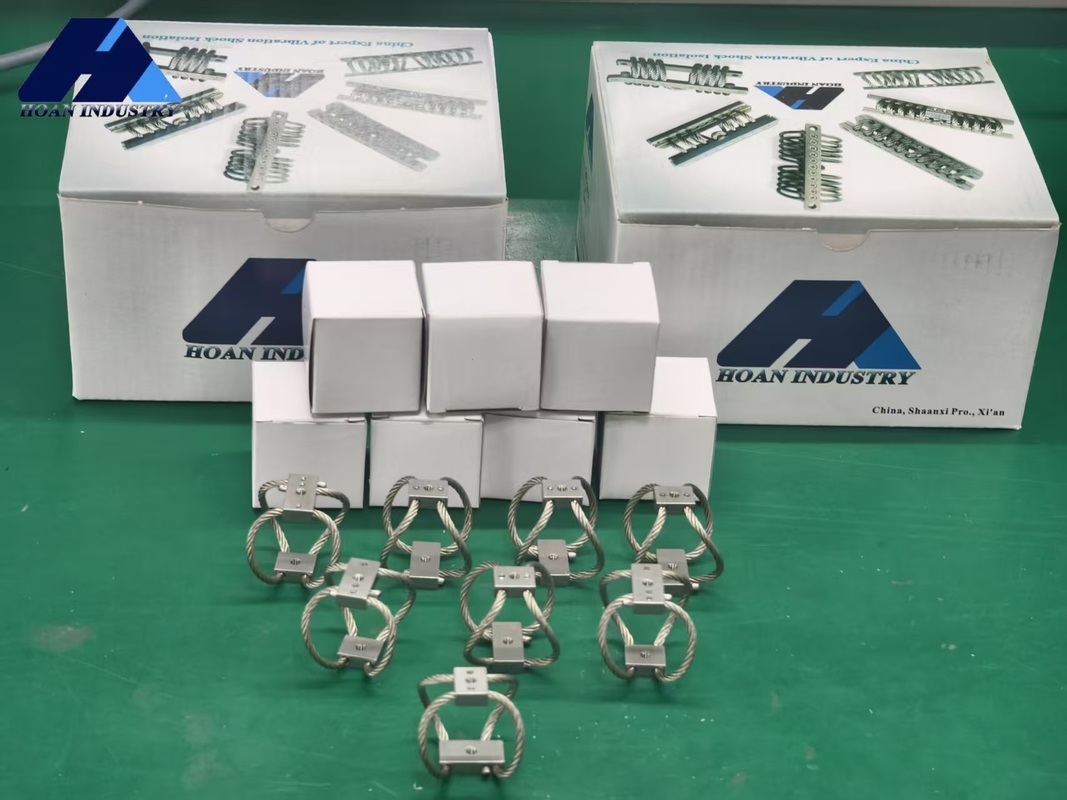

Zdjęcia Klientów
