Name: Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958A-108A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment

105mm Width Wire Rope Vibration Isolator

JGX-0958A-108A Wire Rope Vibration Isolator

PDF Wire Rope Vibration Isolator

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0958A-108A

Skontaktuj się z nami

Poproś o wycenę

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment

Szczegóły produktu

Materiał:

Stal nierdzewna

Rozmiar otworu montażowego:

8 mm

Częstotliwość rezonansowa:

40 Hz

Zastosowanie:

Przemysłowe, motoryzacyjne, lotnicze

Otwory montażowe:

Częstotliwość izolacji:

10 Hz

Rodzaj instalacji:

Pionowa

Cechy:

Izolacja drgań

Charakterystyka:

szeroka częstotliwość robocza, długi li

opakowanie:

Standardowe pakowanie

Szerokość:

105 MM

Ładowność produktu:

Dostosowywalne

Sztywność osiowa:

50 N/mm

Format rysunku:

DWG i PDF

Rodzaj izolacji:

Wibracja

Podkreślić:

105mm Width Wire Rope Vibration Isolator

JGX-0958A-108A Wire Rope Vibration Isolator

PDF Wire Rope Vibration Isolator

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

L/C, D/A, D/P, T/T, MoneyGram, Western Union

ZAŁĄCZONE PRODUKTY

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach

Najlepszą cenę

JGX-0648a-79a Izolatory drutu drutowego dla trudnych warunków pracy z narażeniem na działanie chemiczne

Najlepszą cenę

JGX-0480D-24A Izolator wibracji liny drutowej Doskonałe właściwości elastyczne i tłumiące w zakresie absorpcji wibracji

Najlepszą cenę

Wysokiej wytrzymałości i lekkiej wagi JGX-0648A-33A izolatory wibracji z liny drukowanej do zastosowań wrażliwych na wagę

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

JGX-0958A Series

Compared with traditional rubber vibration isolators, JGX - 0958A has a longer service life (up to more than 5 years) and no performance degradation. Its three-dimensional vibration isolation characteristics can simultaneously absorb lateral, longitudinal and torsional vibrations, with a vibration isolation efficiency of >90%. The product has passed the GJB150 - 2009 military standard test, with an impact resistance of 30g/11ms, and can still maintain stability under extreme conditions. User measured data shows that the vibration amplitude of the equipment is reduced by more than 60% after installation.

The product provides a variety of installation interfaces from M6 to M8, supporting horizontal or vertical installation. During installation, it is necessary to ensure uniform load distribution to avoid unilateral overload. It does not require lubrication or regular adjustment during use, and only needs to check whether the steel wire rope has abnormal wear once a year. Hoan Microwave provides detailed load - displacement curve charts, so that users can select the optimal installation points according to the actual load to maximize the vibration isolation effect.

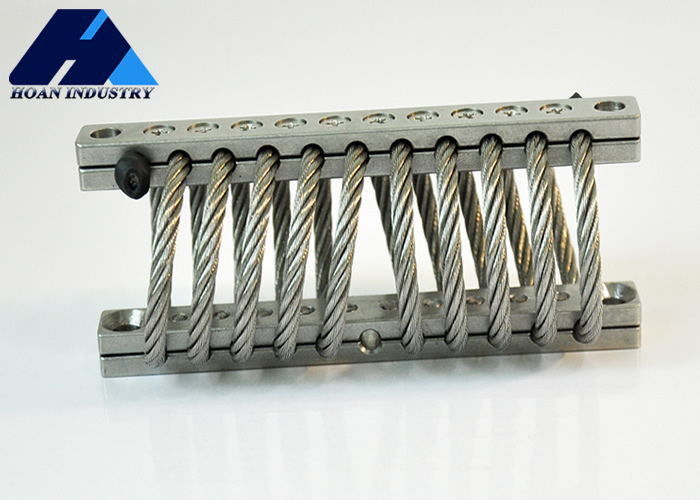

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment 0

Static-Load Curve

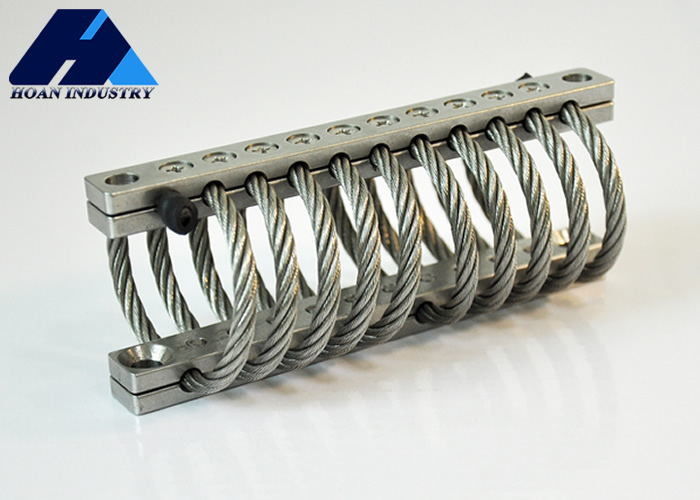

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment 1

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

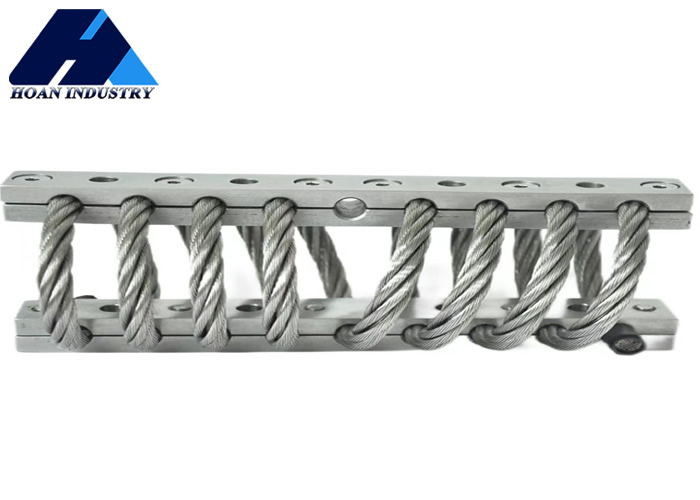

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment 2

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

Wire Rope Vibration Isolator JGX-0958A-108A Long Service Life Optimal Vibration Isolation for Your Equipment 3

No	Model	Max Static Load (kg)	Max Defelection (mm)	Kv(Vibration) (KN/m)	Ks(Shock) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19
