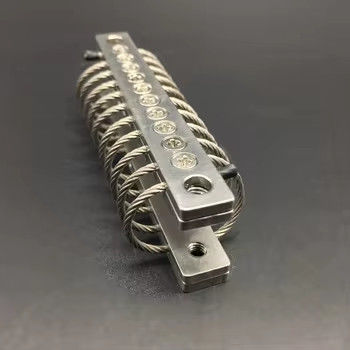

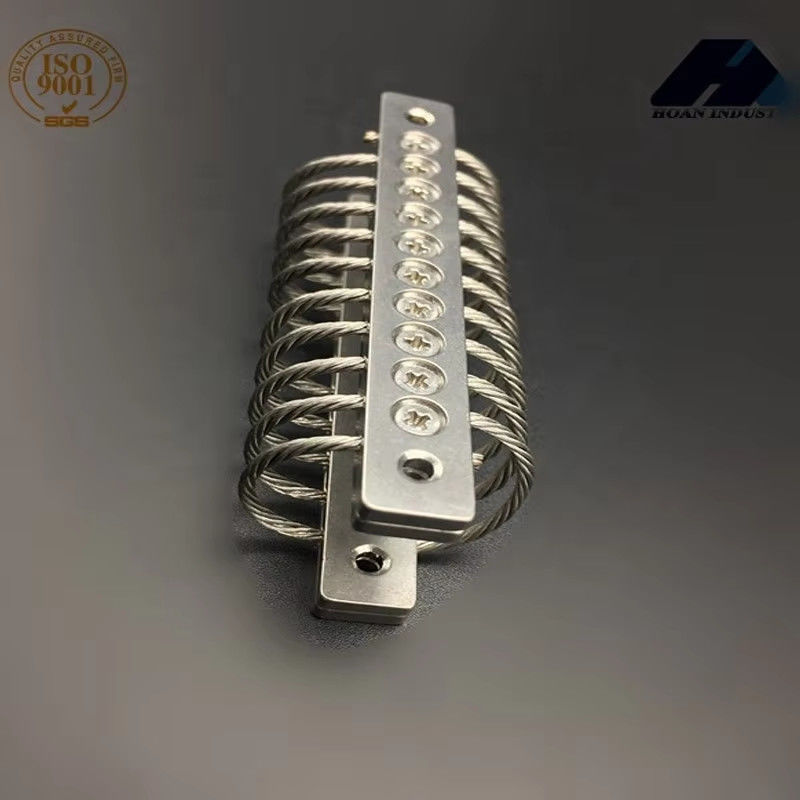

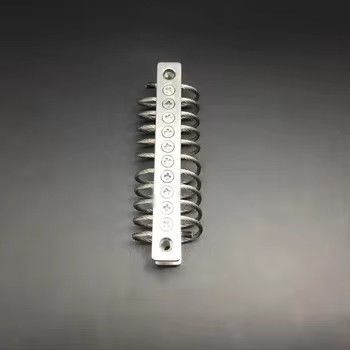

Name: JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-56A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0648A-56A

Skontaktuj się z nami

Poproś o wycenę

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach

Szczegóły produktu

Wysokość:

59 mm

Użycie:

Terminal klimatyzacji

Szerokość:

260mm

Rodzaj izolacji:

Śrubowaty

Akcesoria:

internet

Częstotliwość rezonansowa:

50 Hz

Średnica liny stalowej:

6,4 mm

Odporność na wstrząsy:

30g/11ms

Port:

Xi'an lub Określony

Kolor:

Czarniawo zielone i srebrne Pai

Liczba pasm:

Zastosowanie:

Izolacja wibracji dla maszyn

Gwarancja:

1 rok

Długość liny stalowej:

6 cali

Rodzaj montażu:

Gwintowane

Warunki płatności i wysyłki

Minimalne zamówienie

4 monety

Czas dostawy

Zasady płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply

4, pieniądze, 7

ZAŁĄCZONE PRODUKTY

Wysokiej wytrzymałości i lekkiej wagi JGX-0648A-33A izolatory wibracji z liny drukowanej do zastosowań wrażliwych na wagę

Najlepszą cenę

JGX-0648A-36A Izolatory drutu drutowego Wybór dla wysokiej precyzji ochrony sprzętu

Najlepszą cenę

Kompaktowe i łatwe w montażu JGX-0648A-39A izolatory wibracji liny drutowej

Najlepszą cenę

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Pozycja JGX-0648A

JGX-0648 serii izolatorów wibracji liny drutowej opracowanych przez Xi'an Hoan Microwave Co., Ltd stanowią wynik skrupulatnych badań i rozwoju.Model JGX-0648D-56A posiada doskonałą ogólną wydajnośćPłyty zaciskowe są wykonane z wysokiej jakości materiałów, oferując opcje ze stali nierdzewnej i aluminium.

W szczególności wykazuje wyjątkową odporność na temperatury, działając niezawodnie w szerokim zakresie od -100°C do 260°C. Szeroko stosowany w różnych urządzeniach, w tym urządzeniach monitorujących, silnikach,pompy wodne., i szafy elektryczne, ten model wyróżnia się w różnych scenariuszach.

Przykładem mogą być statkowe radary: w skomplikowanym środowisku operacyjnym statków wojennych, poddawanych wstrząsom wywołanym falami i wibracjom urządzeń,JGX-0648D-56A skutecznie izoluje wibracje i zmniejsza hałasZapewnia to stabilną pracę radaru i dokładne wykrywanie celów, zapewniając solidne wsparcie dla ciągłej i efektywnej pracy wielu urządzeń w trudnych warunkach.

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach 0

Opcje montażu

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach 1

Parametry wielkości:

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przejście przez otwór ((mm)	Węzeł ((mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Arkusz danych technicznych:

Obciążenie pionowe

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja ((mm)	sztywność drgań (KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° obciążenie kierunkowe:

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach 3

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja ((mm)	sztywność drgań ((KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Obciążenie boczne:

JGX-0648D-56A Dokładnie zaprojektowany izolator wibracji liny drutowej dla optymalnej wydajności w różnych urządzeniach 4

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalne obciążenie statyczne ((N)	sztywność drgań ((KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

*Materiał tablicy montażowej*

Można wybrać ze stali nierdzewnej lub aluminium

*Opcje obróbki powierzchni sklejki ze stopu aluminium*

* Białe anodowanie: obrócenie powierzchni, dzięki któremu powierzchnia aluminiowa staje się twardsza od samej siebie.Jest to normalna obróbka powierzchni aluminiowych prętów montażowych;
* Twardy anodowanie: obróbka powierzchniowa, aby aluminiowe pręty montażowe były znacznie twardsze niż biały anodowany sposób.Kolor twardych anodowanych aluminiowych prętów montażowych jest ciemniejszy niż biały sposób anodowania- specjalne zastosowanie w przypadku złożonych lub szczególnych wymagań warunków pracy w przypadku stosowania izolatorów liny drutowej.
