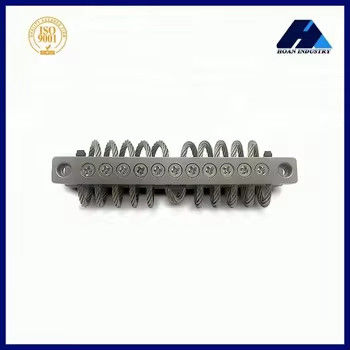

Name: JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-37A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań

JGX-0480A-37A Izolator wibracji liny drutowej

Zindywidualizowany izolator drutu stalowego

JGX-0480A-37A Izolator wibracji liny drutowej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0480A-37A

Skontaktuj się z nami

Poproś o wycenę

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań

Szczegóły produktu

Odporność na wstrząsy:

30g/11ms

Wysokość:

51 mm

Akcesoria:

internet

Rozmiar gwintu montażowego:

Wykorzystane branże:

Energia i górnictwo

Ładowność produktu:

Dostosowywalne

Sprawozdanie z badania maszyny:

Zapewnione

Gwarancja:

1 rok

Średnica liny stalowej:

3 mm

Absorpcja wstrząsu:

Świetnie.

Rozmiar otworu montażowego:

8 mm

Wnioski:

Mocowania silników morskich i przemysłowych

Temperatura pracy:

: -55 ~ +120

Typ izolacji wibracyjnej:

Lina stalowa

Odporność na korozję:

Wysoki

Podkreślić:

JGX-0480A-37A Izolator wibracji liny drutowej

Zindywidualizowany izolator drutu stalowego

JGX-0480A-37A Izolator wibracji liny drutowej

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

L/C, D/A, T/T, D/P, Western Union, MoneyGram

ZAŁĄCZONE PRODUKTY

Wideo

JGX-0958A-138A Izolator wibracji lin stalowych o szerokim zakresie temperatur i konstrukcji odpornej na korozję do trudnych warunków

Najlepszą cenę

Wideo

Wstrzymały na temperaturę izolator drutowy GR4-18D-A do bezproblemowych operacji przemysłowych

Najlepszą cenę

Wideo

GR2-12D-A Absorbent wstrząsów kinowych Profesjonalny izolator wibracji liny drutowej do płynnego filmowania

Najlepszą cenę

Wideo

JGX-0956A-75A Izolator drutowy węzła wibracji dla sprzętu lotniczego i wojskowego o nieliniowej sztywności

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Pozycja JGX-0480A

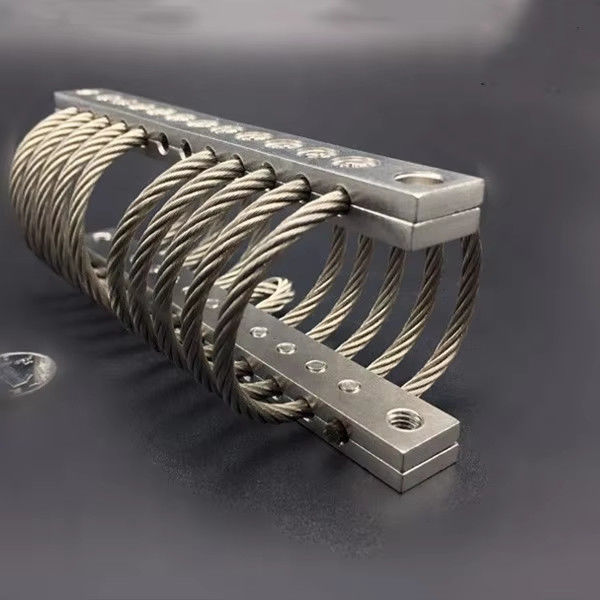

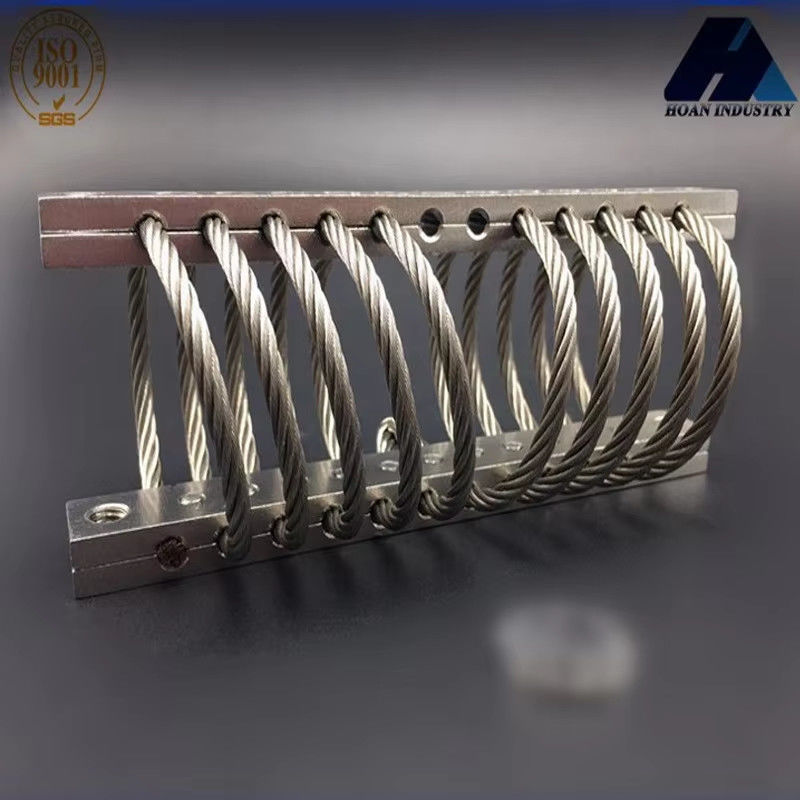

Izolatory drutu stalowego z linii JGX-0480A firmy Xi'an Hoan Microwave Co., Ltd. spełniają różnorodne potrzeby poprzez dostosowane usługi, zapewniając klientom precyzyjne rozwiązania do kontroli drgań.Poprzez dostosowanie średnicy, liczby cewków i układu sznurowania włókien stalowych produkt może osiągnąć dopasowanie różnych właściwości sztywności i tłumienia,dostosowanie się do wymagań w zakresie izolacji wibracyjnej w dużym zakresie od niskiej do wysokiej częstotliwości.

This series of vibration isolators not only boasts excellent mechanical performance but also undergoes rigorous environmental tests such as salt spray and damp heat to ensure long-term effectiveness in harsh conditionsJego właściwości niematemetyczne i odporne na promieniowanie sprawiają, że jest szczególnie odpowiedni do zastosowań specjalnych, takich jak sprzęt medyczny i łączność satelitarna.Hoan Microwave oferuje profesjonalne wsparcie techniczne i dynamiczną analizę symulacji, aby pomóc użytkownikom zoptymalizować projekt systemów redukcji drgańDzięki elastycznej i niezawodnej wydajności, seria JGX-0480A stała się punktem odniesienia w zakresie redukcji drgań w zaawansowanych dziedzinach przemysłowych i obronnych.

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań 0

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przejście przez otwór ((mm)	Węzeł ((mm)	C'sink (((°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E.
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań 1

Krzywa obciążenia statycznego

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań 2

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań 3

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

JGX-0480A-37A Niestandardowy izolator drutu stalowego dla precyzyjnych rozwiązań kontroli drgań 4

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

*Materiał tablicy montażowej*
Można wybrać ze stali nierdzewnej lub aluminium
*Opcje obróbki powierzchni sklejki ze stopu aluminium*
* Białe anodowanie: obrócenie powierzchni, dzięki któremu powierzchnia aluminiowa staje się twardsza od samej siebie.Jest to normalna obróbka powierzchni aluminiowych prętów montażowych;

* Twardy anodowanie: obróbka powierzchniowa, aby aluminiowe pręty montażowe były znacznie twardsze niż biały anodowany sposób.Kolor twardych anodowanych aluminiowych prętów montażowych jest ciemniejszy niż biały sposób anodowania- specjalne zastosowanie w przypadku złożonych lub szczególnych wymagań warunków pracy w przypadku stosowania izolatorów liny drutowej.
