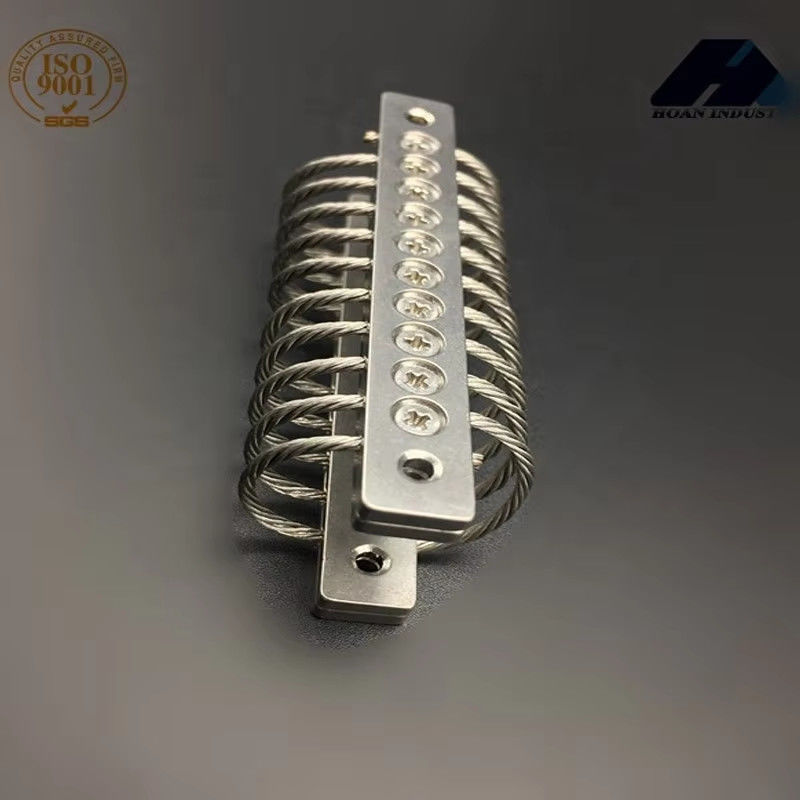

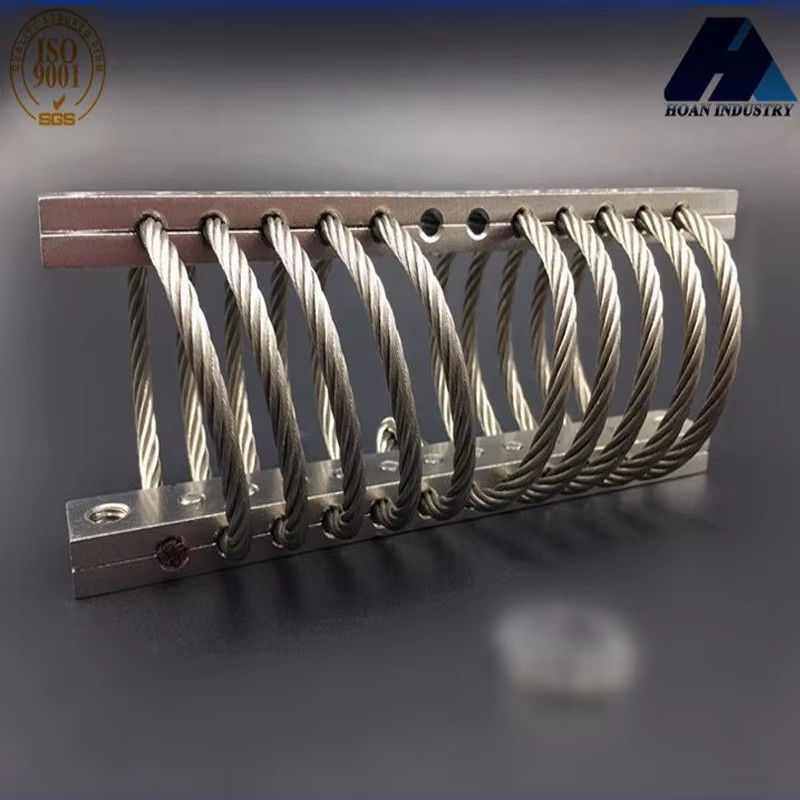

Name: Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-52A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz

Wyposażenie końcowe Izolatory drutu drutowego od wibracji

Instrumenty precyzyjne Izolatory wibracji z liny drukowanej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0480A-52A

Skontaktuj się z nami

Poproś o wycenę

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz

Szczegóły produktu

Rodzaj montażu:

Jednorazowe lub wielokrotne podnośniki

Temperatura pracy:

: -55 ~ +120

Maksymalne odchylenie:

10 mm

Wysokość:

50 mm

Port:

Xi'an lub Określony

Rodzaj wprowadzania do obrotu:

Gorący produkt 2024

Zmiana orientacji:

Pionowa

Częstotliwość wibracji:

10-100 Hz

Liczba przewodów:

Średnica liny stalowej:

3 mm

Otwory montażowe:

Budowa lin stalowych:

7x7 lub 7x19

Rodzaj:

Śrubowaty

Szerokość:

46mm

Częstotliwość izolacji:

5-50 Hz

Podkreślić:

Wyposażenie końcowe Izolatory drutu drutowego od wibracji

Instrumenty precyzyjne Izolatory wibracji z liny drukowanej

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

D/A, L/C, T/T, D/P, Moneygram, Western Union

ZAŁĄCZONE PRODUKTY

Wideo

JGX-0958A-138A Izolator wibracji lin stalowych o szerokim zakresie temperatur i konstrukcji odpornej na korozję do trudnych warunków

Najlepszą cenę

Wideo

Wstrzymały na temperaturę izolator drutowy GR4-18D-A do bezproblemowych operacji przemysłowych

Najlepszą cenę

Wideo

GR2-12D-A Absorbent wstrząsów kinowych Profesjonalny izolator wibracji liny drutowej do płynnego filmowania

Najlepszą cenę

Wideo

JGX-0956A-75A Izolator drutowy węzła wibracji dla sprzętu lotniczego i wojskowego o nieliniowej sztywności

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Pozycja JGX-0480A

Izolatory drutu stalowego z linii JGX - 0480A opracowane przez Xi'an Hoan Microwave Co., Ltd. to urządzenia amortyzujące uderzenia specjalnie zaprojektowane dla urządzeń o wysokiej precyzji,które są szeroko stosowane w przemyśle lotniczymProdukty te powstają poprzez nawijanie wysokiej jakości sznurowych liny ze stali nierdzewnej.Wykonuje wielo- kierunkową izolację wibracji., skutecznie pochłania wibracje i energię uderzeniową podczas pracy sprzętu i chroni wrażliwe elementy przed uszkodzeniem.

Seria JGX - 0480A ma charakterystykę silnej nośności, odporności na korozję i długiej żywotności i może stabilnie pracować w ekstremalnych warunkach od - 40 °C do + 120 °C.Jego kompaktowa konstrukcja nadaje się do różnych pomieszczeń instalacyjnychJednocześnie zapewnia dobrą odporność na uderzenia, co jest szczególnie odpowiednie dla potrzeb redukcji drgań urządzeń montowanych w pojazdach, na statkach i w powietrzu.Z standardami produkcji wojskowej, produkt ten stał się preferowanym rozwiązaniem w dziedzinie redukcji drgań dla urządzeń wysokiej klasy.

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz 0

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przez dziurę (mm)	Węzeł (mm)	C'sink (((°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E.
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz 1

Krzywa obciążenia statycznego

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz 2

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz 3

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Instrumenty precyzyjne JGX-0480A-52A Izolatory wibracji liny drutowej do izolacji urządzeń końcowych częstotliwość 5-50 Hz 4

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	Ks(Szoku) (KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

*Materiał tablicy montażowej*

Można wybrać ze stali nierdzewnej lub aluminium

*Opcje obróbki powierzchni sklejki ze stopu aluminium*

* Białe anodowanie: obrócenie powierzchni, dzięki któremu powierzchnia aluminiowa staje się twardsza od samej siebie.Jest to normalna obróbka powierzchni aluminiowych prętów montażowych;

* Twardy anodowanie: obróbka powierzchniowa, aby aluminiowe pręty montażowe były znacznie twardsze niż biały anodowany sposób.Kolor twardych anodowanych aluminiowych prętów montażowych jest ciemniejszy niż biały sposób anodowania- specjalne zastosowanie w przypadku złożonych lub szczególnych wymagań warunków pracy w przypadku stosowania izolatorów liny drutowej.
