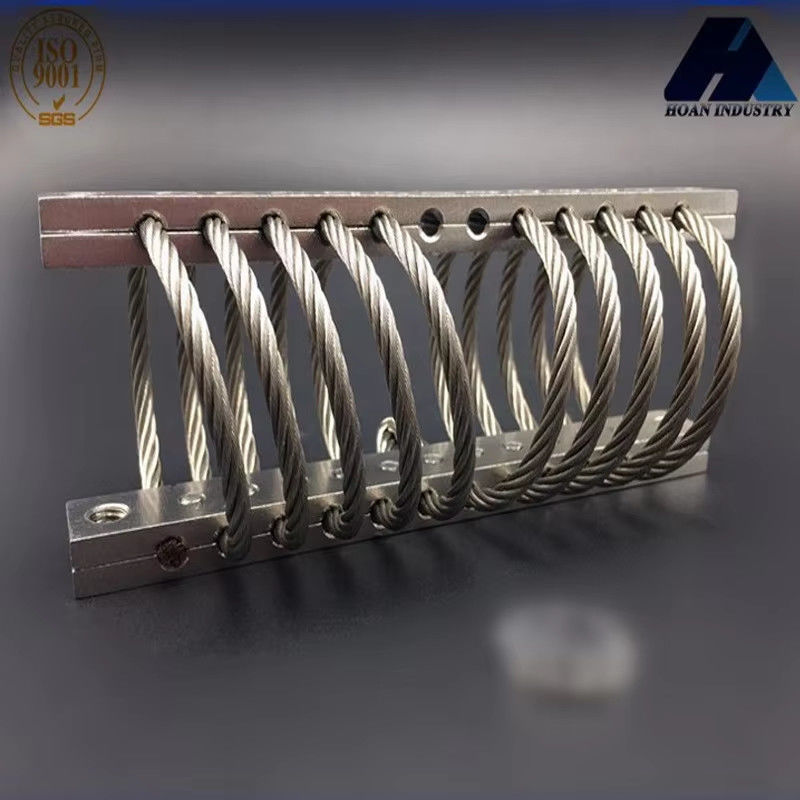

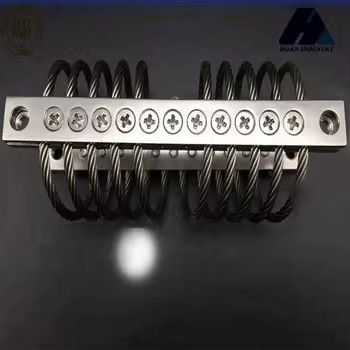

Name: Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji

Instrumenty precyzyjne Izolatory wibracji z liny drukowanej

Wysokiej wydajności izolatory wibracji sznurowych

Place of Origin:

China

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Model Number:

JGX-0480A-72A

Skontaktuj się z nami

Poproś o wycenę

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji

Szczegóły produktu

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Podkreślić:

Instrumenty precyzyjne Izolatory wibracji z liny drukowanej

Wysokiej wydajności izolatory wibracji sznurowych

Warunki płatności i wysyłki

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

ZAŁĄCZONE PRODUKTY

Wideo

JGX-0320A-12A Automatyczny izolator drutu z automatyczną regulacją tłumienia drutu dla stałej kontroli drgań

Najlepszą cenę

Wideo

JGX-0320A-13.5A Izolator wibracji liny drukowej o doskonałych właściwościach elastycznych i tłumiących

Najlepszą cenę

JGX-0320A-14.5A Izolator drgań Skuteczne tłumienie 0,5 dla stabilnego środowiska pracy i dokładnych danych pomiarowych

Najlepszą cenę

Wideo

JGX-0320A-16A Izolatory wibracji liny drutowej do systemów nawigacyjnych

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

JGX-0480 Seria

Izolatory drutu stalowego JGX-0480 serii Xi'an Hoan Microwave Co., Ltd. są specjalnie zaprojektowane do zastosowań w przyrządach precyzyjnych, sprzęcie komunikacyjnym i systemach mechanicznych o wysokiej precyzji.Mogą skutecznie izolować wibracje zewnętrzne i wstrząsy, zapewniając stabilność i niezawodność pracy urządzeń. Produkt posiada wielowarstwową strukturę wiązania sznurowych liny ze stali nierdzewnej, o doskonałych właściwościach elastycznych i tłumiących,i wydajność izolacji wibracyjnej przekracza 90%Jego główne zalety polegają na wysokiej nośności i długiej trwałości konstrukcji.Obciążenie statyczne pojedynczego zestawu izolatorów drgań może osiągnąć 50 kg-200 kg, a dynamiczna zdolność adaptacyjna obciążenia jest niezwykle silna, spełniając rygorystyczne wymagania radaru, anten satelitarnych, sprzętu medycznego i innych dziedzin.

Seria JGX-0480 przyjmuje konstrukcję izolacyjną wibracji wszechstronną, która może pochłaniać energię wibracji w kierunku poziomym, pionowym i wielokrotnym,zmniejszenie degradacji wydajności urządzeń spowodowanej rezonansemObudowa produktu jest wykonana z leków aluminium odpornych na korozję, a powierzchnia jest obdana anodowaniu, dostosowując się do ekstremalnych warunków od -50°C do +120°C. Poziom ochrony wynosi IP65,zapewnienie długotrwałej stabilnej pracy w trudnych warunkach, takich jak wilgotność i natryskiwanie solą.

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji 0

Opcje montażu

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji 1

Parametry wielkości:

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przez dziurę (mm)	Węzeł(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B, D, E.
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Arkusz danych technicznych:

Obciążenie pionowe

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja(mm)	sztywność drgań (KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° obciążenie kierunkowe:

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji 3

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne(N)	Maksymalna deformacja(mm)	sztywność drgań(KN/m)	sztywność uderzeniowa(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Obciążenie boczne:

Wysokiej wydajności JGX-0480A-72A Izolatory wibracji liny drutowej do instrumentów precyzyjnych i systemów mechanicznych o wysokiej precyzji 4

Nie, nie, nie.	Model	Maksymalne obciążenie statyczne(N)	Maksymalne obciążenie statyczne(N)	sztywność drgań(KN/m)	sztywność uderzeniowa(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Materiał pręty mocowania *
Można wybrać ze stali nierdzewnej lub aluminium

* Zabieg powierzchni Wybór aluminiowych prętów montażowych *
Białe anodowanie: obróbka powierzchni, aby powierzchnia aluminiowa była twardsza niż sama.Jest to normalna obróbka powierzchni aluminiowych prętów montażowych

Twardy anodowanie: obróbka powierzchni, aby aluminiowe pręty montażowe były znacznie twardsze niż biały anodowany sposób.Kolor twardych anodowanych aluminiowych prętów montażowych jest ciemniejszy niż biały sposób anodowania- specjalne zastosowanie w przypadku złożonych lub szczególnych wymagań warunków pracy w przypadku stosowania izolatorów liny drutowej.
