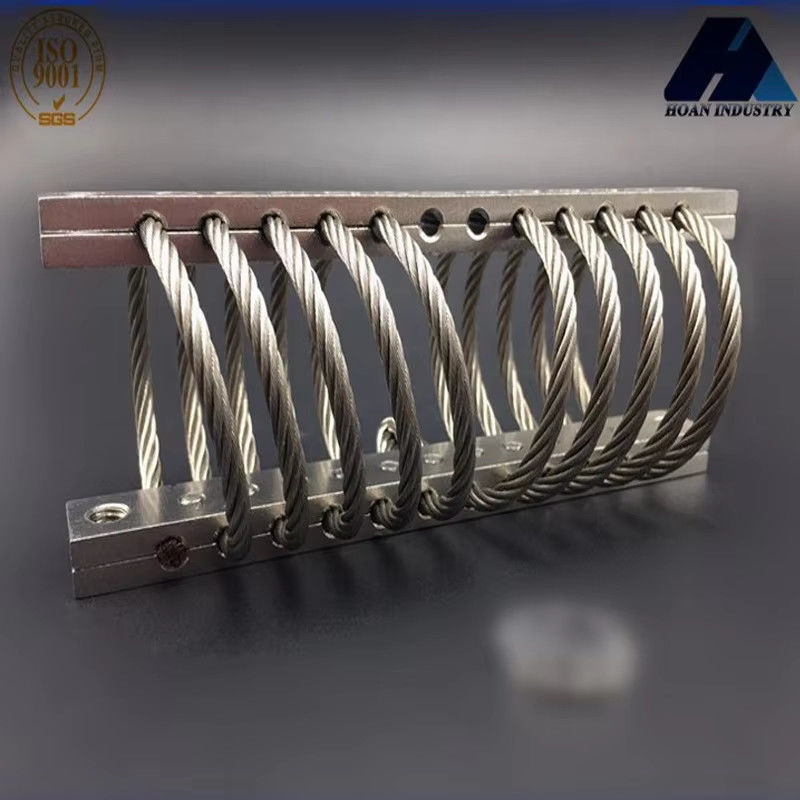

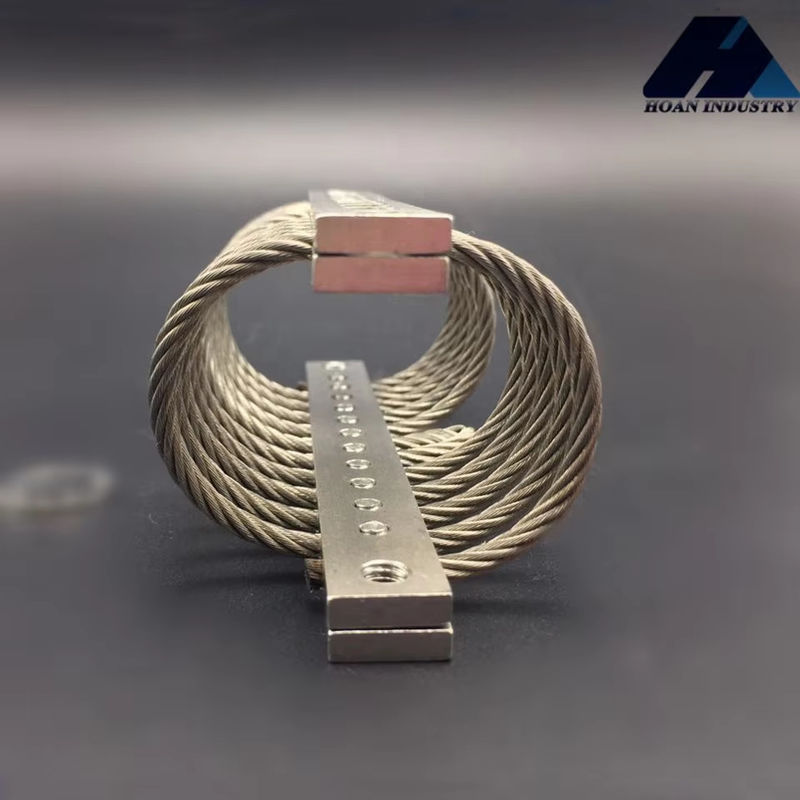

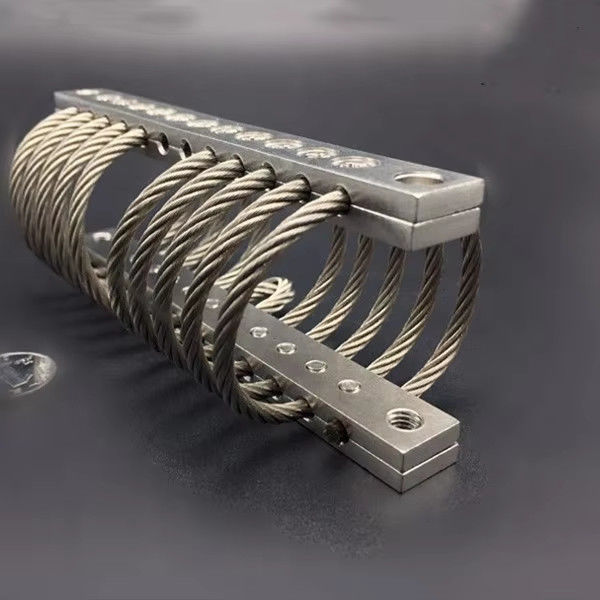

Name: JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240A-4A
Availability: InStock

Do domu > produkty > Izolacja wibracji z liny drutowej >

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej

Wielokierunkowy izolator drgań

Modułowy izolator wibracji z liny drutowej

Elastyczny izolator wibracji z liny drutowej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Hoan

Orzecznictwo:

ISO9001:2015

Numer modelu:

JGX-0240A-4A

Skontaktuj się z nami

Poproś o wycenę

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej

Szczegóły produktu

Budowa pasma:

7x19

Zakres częstotliwości wibracji:

10 Hz do 100 Hz

Format rysunku:

DWG i PDF

Styl projektowania:

Przemysłowe

Wnioski:

małe urządzenia

Otwory montażowe:

Wielkość:

Do maszyny

Temperatura pracy:

-55 ~ +120

Średnica:

1 cal

Charakterystyka:

szeroka częstotliwość pracy, długa żywotność

Zakres obciążenia:

5,6 kg

Stopień sprężania:

1,2:1

Cechy:

Otwory kotwiące; odporność na olej

Absorpcja wstrząsu:

- Tak, proszę.

Podkreślić:

Wielokierunkowy izolator drgań

Modułowy izolator wibracji z liny drutowej

Elastyczny izolator wibracji z liny drutowej

Warunki płatności i wysyłki

Minimalne zamówienie

4 monety

Czas dostawy

Zasady płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply

4, pieniądze, 7

ZAŁĄCZONE PRODUKTY

Wideo

JGX-0320A-12A Automatyczny izolator drutu z automatyczną regulacją tłumienia drutu dla stałej kontroli drgań

Najlepszą cenę

Wideo

JGX-0320A-13.5A Izolator wibracji liny drukowej o doskonałych właściwościach elastycznych i tłumiących

Najlepszą cenę

JGX-0320A-14.5A Izolator drgań Skuteczne tłumienie 0,5 dla stabilnego środowiska pracy i dokładnych danych pomiarowych

Najlepszą cenę

Wideo

JGX-0320A-16A Izolatory wibracji liny drutowej do systemów nawigacyjnych

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Pozycja JGX-0240

W dziedzinie wibracji i kontroli wstrząsów, izolatory wibracji z liny drutowej firmy Xi'an Hoan Microwave Co., Ltd., z ich wojskową jakością i doskonałą wydajnością,stały się "niewidzialnymi strażnikami" urządzeń wysokiej klasyProdukt ten jest precyzyjnie owinięty specjalnymi linami z stali nierdzewnej. Dzięki wyjątkowej nieliniowej konstrukcji sztywności może skutecznie wchłaniać wibracje o wysokiej częstotliwości i buforować silne uderzenia,zapewniająca pełną ochronę przyrządów precyzyjnych, sprzętu lotniczego i kosmicznego oraz zaawansowanego sprzętu przemysłowego.

W porównaniu z tradycyjnymi izolatorami drgań z gumy lub sprężyny izolatory drgań z liny drogowej Hoan Microwave mają cechy odporności na korozję, odporność na starzenie się,i silna zdolność adaptacji środowiskowejPotrafią one stabilnie pracować w ekstremalnych warunkach od -60°C do 200°C. Ich modułowa konstrukcja umożliwia wielo kierunkową izolację drgań, a ich instalacja jest elastyczna.znacząco zmniejszając utratę dokładności sprzętu lub skracając jego żywotność spowodowaną wibracjamiNiezależnie od tego, czy chodzi o ładunki satelitarne, radary statkowe, czy medyczne skanery CT, rozwiązania izolacji wibracyjnej Hoan Microwave mogą zapewnić klientom "cichy" poziom bezpieczeństwa.

Krzywa obciążenia statycznego

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 0

- Nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	KS ((Szoku) (KNm)
1	JGX-0240A-8.6A	8.6	8.6	65	40
2	JGX-0240A-7.7A	7.7	10.7	51	30
3	JGX-0240A-6.3A	6.3	13.7	37	19
4	JGX-0240A-4.5A	4.5	17.8	23	11
5	JGX-0240A-4A	4.0	20.8	18	7.9
6	JGX-0240A-3.6A	3.6	22.9	16	7.0

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 1

- Nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	KS ((Szoku) (KNm)
1	JGX-0240A-8.6A	6.3	12.7	38	20
2	JGX-0240A-7.7A	5.4	15.7	28	14
3	JGX-0240A-6.3A	4.5	18.8	21	9.6
4	JGX-0240A-4.5A	3.7	25.9	13	5.6
5	JGX-0240A-4A	3.2	27.9	11	4.4
6	JGX-0240A-3.6A	2.8	32.0	9.6	3.5

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 2

- Nie, nie.	Model	Maksymalne obciążenie statyczne (kg)	Maksymalne odchylenie (mm)	KV ((wibracja) (KN/m)	KS ((Szoku) (KNm)
1	JGX-0240A-8.6A	4.5	9.7	24	24
2	JGX-0240A-7.7A	4.1	11.7	18	18
3	JGX-0240A-6.3A	3.2	13.7	12	12
4	JGX-0240A-4.5A	2.8	18.8	7.0	7.0
5	JGX-0240A-4A	2.2	21.8	5.3	5.3
6	JGX-0240A-3.6A	1.8	23.9	4.4	4.4

Tabela parametrów wymiarów

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 3

Model	Wysokość ((mm) ± 1.5	Szerokość (mm)	Waga (około) ((kg)	Wstawianie Opcje	Przez dziurę (mm)	Węzeł (mm)	C'sink (°)
JGX-0240A-8.6A	23	28	0.102	B, D, E.	Ø5,6±0.13	M5x0.8	90
JGX-0240A-7.7A	25	30	0.119	A, B, C, D, E, S
JGX-0240A-6.3A	28	33	0.119
JGX-0240A-4.5A	33	38	0.119
JGX-0240A-4A	36	41	0.119
JGX-0240A-3.6A	38	43	0.152

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 4

Zdjęcia klientów

JGX-0240A-4A elastyczny i modułowy izolator wibracyjny z liny drutowej do izolacji wielo kierunkowej 5
