Miejsce pochodzenia:
Chiny
Numer modelu:
ŚJH
Wydajność izolacji wibracyjnej:
Modelowy | Nominalne obciążenie ((N) | Zakres obciążenia ((N) | naturalna częstotliwośćfn≤(Hz) |
Wysokość robocza załadunku Ho ± 1 mm) |
ograniczenie przemieszczenia (mm) |
Maksymalny współczynnik przenoszenia wibracji ̇v≤ | Badanie odporności na uderzenia |
Masę jednostki ≤ (g) |
Życie |
|||
pionowa |
poziomy |
|||||||||||
上 | 下 | |||||||||||
δ1 | δ2 | δ3 | ||||||||||
JBJ-2.0 | 20 | 15 | 25 | 7 | 5 | 8 | 3.5 | 1.5 | 0.6 | 10 |
JBJ-3.5 | 35 | 30 | 40 | |||||||
JBJ-4.5 | 45 | 35 | 55 | |||||||
JBJ-6.0 | 60 | 55 | 75 | |||||||
JBJ-8.0 | 80 | 64 | 96 | 7 | 8 | 14 | 5 | 1.5 | 0.6 | |
JBJ-10 | 100 | 80 | 120 | |||||||
JBJ-12 | 120 | 96 | 144 | |||||||
JBJ-15 | 150 | 120 | 180 | |||||||

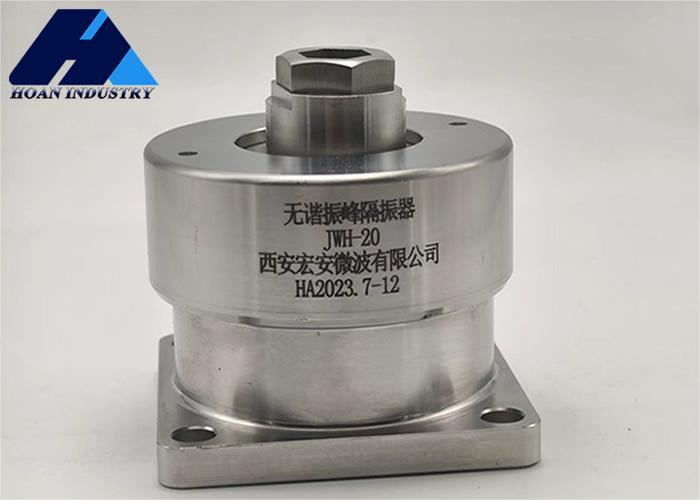

JWH-20 | 200 | 160 | 240 | |||||||
JWH-25 | 250 | 200 | 300 | |||||||
JWH-30 | 300 | 250 | 350 | 6 | 10 | 14 | 5 | 1.5 | 0.6 | |
JWH-45 | 400 | 330 | 520 | |||||||
JWH-60 | 600 | 480 | 720 | |||||||
JWH-80 | 800 | 700 | 900 | |||||||
JWH-100 | 1000 | 850 | 1150 |
Parametry wymiarowe
Modelowy | Wielkość instalacji | wymiar całkowity mm | |||||||
A | d | M | B | C | D | H | H1 | H2 | |
JWH-2.0JWH-6.0 | 40 | 4.2 | 5 | 50 | 16 | 48 | 51 | 40 | 6 |
JWH-8.0 JWH-25 | 63 | 8.5 | 8 | 78 | 24 | 79 | 72 | 57 | 8 |
JWH-30 JWH-100 | 77 | 8.5 | 12 | 94 | 34 | 94 | 85 | 70 | 10 |
charakterystyczny:
1Szeroki zakres zastosowań: może być stosowany do różnych systemów mechanicznych i konstrukcji, w tym budynków, mostów, pojazdów itp.
2Efektywna izolacja wibracyjna: może skutecznie zmniejszyć transmisję wibracji i zminimalizować wpływ systemu na otaczające środowisko lub inne elementy.
3- regulowany: może dostosować się do różnych częstotliwości i amplitud wibracji poprzez regulację jego elementów, takich jak sztywność sprężyny lub współczynnik tłumienia tłumienia.
4Trwałość: zazwyczaj ma długą żywotność i może pracować nieprzerwanie i stabilnie.
5Oszczędność energii i ochrona środowiska: poprzez rozpraszanie energii wibracyjnej lub przekształcanie jej w inne formy pomaga zaoszczędzić energię i zmniejszyć wpływ na środowisko.
Zastosowanie:
1. izolacja wibracyjna konstrukcji budynku: stosowana w celu zapobiegania przenoszeniu wibracji konstrukcji budynku lub mostów w wyniku podniecenia zewnętrznego, takiego jak trzęsienia ziemi lub wiatr,i zmniejszyć szkody w budynkach.
2. izolacja wibracyjna urządzeń mechanicznych: stosowana w statkach, pojazdach lotniczych, samochodach, pociągach i innych pojazdach transportowych, a także w urządzeniach fabrycznych,w celu zmniejszenia hałasu i uszkodzeń spowodowanych wibracjami sprzętu mechanicznego.
3- izolacja wibracyjna urządzeń elektronicznych: stosowana do ochrony instrumentów precyzyjnych, urządzeń optycznych, urządzeń produkujących półprzewodniki i innych urządzeń wrażliwych na drgania,zapewnienie ich prawidłowego działania.
4Inżynieria zapobiegania klęskom ziemi: w obszarach podatnych na trzęsienia ziemi,Instalacja izolacji szczytowych bez rezonansu może zmniejszyć przenoszenie wibracji przez budynki i poprawić ich działanie sejsmiczne.
5W dziedzinie lotnictwa kosmicznego: szeroko stosowane w sprzęcie kosmicznym, takim jak statki kosmiczne i satelity, aby zmniejszyć wpływ wibracji na sprzęt i obciążenia.
