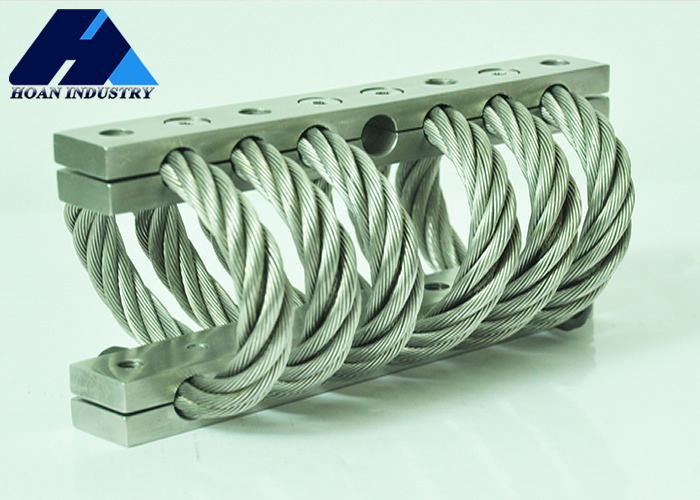

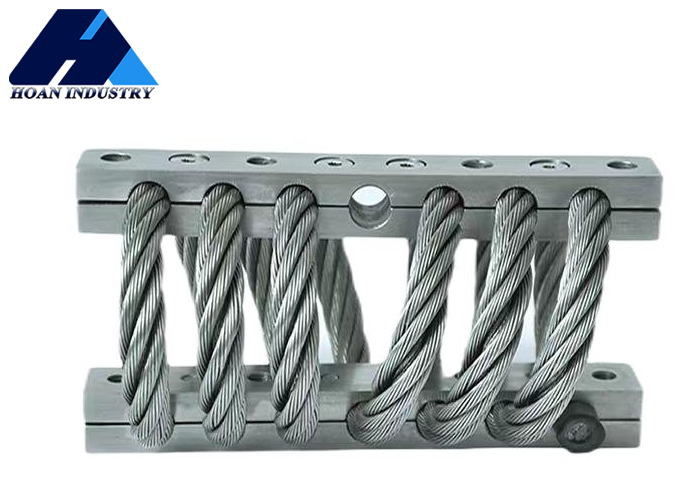

Kompaktowy izolator liny drutowej JGX-1276

Kompaktowy izolator liny drutowej JGX-1276

Kompaktowy izolator z liny drukowanej

JGX-1276 Izolator liny drukowanej

Izolacja sznurowa w zakresie kontroli drgań wstrząsowych

Miejsce pochodzenia:

Chiny

Numer modelu:

JGX-1276

Skontaktuj się z nami
Poproś o wycenę
Kompaktowy izolator liny drutowej JGX-1276
Kompaktowy izolator liny drutowej JGX-1276 Kompaktowy izolator liny drutowej JGX-1276
Szczegóły produktu
Podkreślić:

Kompaktowy izolator z liny drukowanej

,

JGX-1276 Izolator liny drukowanej

,

Izolacja sznurowa w zakresie kontroli drgań wstrząsowych

Warunki płatności i wysyłki
Minimalne zamówienie
10
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
ZAŁĄCZONE PRODUKTY
Dobra cena. JGX-0320A-12A Automatyczny izolator drutu z automatyczną regulacją tłumienia drutu dla stałej kontroli drgań w Internecie Wideo

JGX-0320A-12A Automatyczny izolator drutu z automatyczną regulacją tłumienia drutu dla stałej kontroli drgań

Najlepszą cenę
Dobra cena. JGX-0320A-13.5A Izolator wibracji liny drukowej o doskonałych właściwościach elastycznych i tłumiących w Internecie Wideo

JGX-0320A-13.5A Izolator wibracji liny drukowej o doskonałych właściwościach elastycznych i tłumiących

Najlepszą cenę
Dobra cena. JGX-0320A-14.5A Izolator drgań Skuteczne tłumienie 0,5 dla stabilnego środowiska pracy i dokładnych danych pomiarowych w Internecie

JGX-0320A-14.5A Izolator drgań Skuteczne tłumienie 0,5 dla stabilnego środowiska pracy i dokładnych danych pomiarowych

Najlepszą cenę
Dobra cena. JGX-0320A-16A Izolatory wibracji liny drutowej do systemów nawigacyjnych w Internecie Wideo

JGX-0320A-16A Izolatory wibracji liny drutowej do systemów nawigacyjnych

Najlepszą cenę
Skontaktuj się z nami
86-29-88292913
Skontaktuj się teraz
Opis produktu
podsumowanie:
Izolator liny drutowej (JGX) jest powszechnym urządzeniem izolacyjnym, zwykle składającym się z wielu liny drutowej i stałych elementów nośnych na obu końcach.Jego główną funkcją jest zmniejszenie lub wyeliminowanie wibracji i siły uderzenia przenoszonej na budynki lub urządzenia mechaniczne poprzez elastyczność i elastyczność sznurka stalowego, chroniąc tym samym sprzęt i zwiększając stabilność środowiska pracy.


Kompaktowy izolator liny drutowej JGX-1276 0



Opcje montażu

Kompaktowy izolator liny drutowej JGX-1276 1





Parametry wielkości:



Model H3±3.30 Włoskie Masę jednostkową Opcje montażu Przez dziurę(mm) Węzeł(mm)
JGX-1276D-278B 76 92 1.36 A, B, C, D, E, S - 9,0 + 0,13 - 0.38 M8x1.25 90
JGX-1276D-233B 83 102 1.43
JGX-1276D-220B 89 105 1.50
JGX-1276D-176B 95 121 1.67
JGX-1276D-149B 108 133 1.81
JGX-1276D-130B 124 144 2.02
JGX-1276D-115B 137 156 2.18
JGX-1276D-92B 155 180 2.31







Obciążenie pionowe

Kompaktowy izolator liny drutowej JGX-1276 2


Liczba krzywej Model Maksymalne obciążenie statyczne ((N) Maksymalna deformacja(mm)

sztywność drgań

KN/m)

 sztywność uderzeniowa ((KN/m)
1 JGX-1276D-278B 278 32.0 716 352
2 JGX-1276D-233B 233 38.1 531 249
3 JGX-1276D-220B 220 43.2 461 208
4 JGX-1276D-176B 176 48.8 343 147
5 JGX-1276D-149B 149 59.9 256 103
6 JGX-1276D-130B 130 74.7 196 72
7 JGX-1276D-115B 115 85.9 154 54
8 JGX-1276D-92B 92 102.6 111 37



45 ° obciążenie kierunkowe:



Kompaktowy izolator liny drutowej JGX-1276 3



Liczba krzywej

 Model Maksymalne obciążenie statyczne(N) Maksymalna deformacja(mm) sztywność drgań(KN/m) sztywność uderzeniowa(KN/m)
1 JGX-1276D-278B 197.4 44.7 405 177
2 JGX-1276D-233B 165.7 52.8 298 126
3 JGX-1276D-220B 156.6 61.0 263 105
4 JGX-1276D-176B 124.8 68.6 194 74
5 JGX-1276D-149B 106.6 84.8 144 51
6 JGX-1276D-130B 93.1 105.7 110 37
7 JGX-1276D-115B 81.7 121.9 88 28
8 JGX-1276D-92B 63.6 144.8 62 19



Obciążenie boczne:

Kompaktowy izolator liny drutowej JGX-1276 4



Liczba krzywej Model Maksymalne obciążenie statyczne(N) Maksymalne obciążenie statyczne(N) sztywność drgań(KN/m) sztywność uderzeniowa(KN/m)
1 JGX-1276D-278B 152.0 33.0 221 221
2 JGX-1276D-233B 124.8 40.1 156 156
3 JGX-1276D-220B 115.7 45.2 130 130
4 JGX-1276D-176B 93.1 50.8 91 91
5 JGX-1276D-149B 61.3 56.9 60 60
6 JGX-1276D-130B 45.4 77.7 46 46
7 JGX-1276D-115B 34.1 90.9 33 33
8 JGX-1276D-92B 22.7 107.7 23 23



1Efektywna wydajność izolacji wibracyjnej: izolatory z liny stalowej mogą skutecznie wchłaniać i zmniejszać transmisję wibracji, skutecznie izolując źródła wibracji.
2. Duża trwałość: Izolator liny stalowej wykonany jest z trwałej liny stalowej, która ma długą żywotność i może stabilnie pracować w trudnych warunkach.
3. regulowalne: izolatory z liny stalowej mogą być zwykle regulowane zgodnie z rzeczywistymi potrzebami, aby spełnić wymagania izolacyjne w różnych sytuacjach.
4Łatwa instalacja: Instalacja izolatorów liny drutowej jest stosunkowo prosta i może być dostosowana do konkretnych scenariuszy instalacji i wymagań.
Zastosowanie:
1Struktura budynku
2Sprzęt przemysłowy
3. Mosty
4. Rurociąg

Znaków：

Amortyzator wibracji

uszczelniacz izolacji liny drutowej

Amortyzator wibracji liny drukowanej
