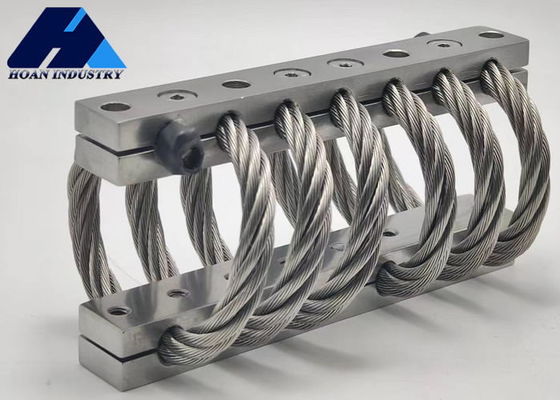

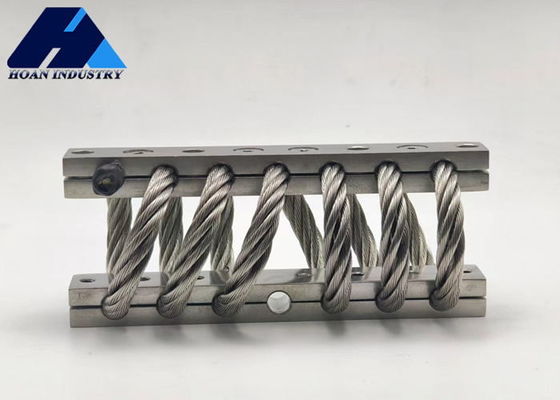

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej

JGX-0956 Izolator liny drutowej

kontroler wstrząsów

Miejsce pochodzenia:

Chiny

Numer modelu:

JGX-0956

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Podkreślić:

JGX-0956 Izolator liny drutowej

,

kontroler wstrząsów

Warunki płatności i wysyłki
Minimalne zamówienie
10
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Opis produktu
podsumowanie:
Izolator liny drutowej (JGX) jest powszechnym urządzeniem izolacyjnym, zwykle składającym się z wielu liny drutowej i stałych elementów nośnych na obu końcach.Jego główną funkcją jest zmniejszenie lub wyeliminowanie wibracji i siły uderzenia przenoszonej na budynki lub urządzenia mechaniczne poprzez elastyczność i elastyczność sznurka stalowego, chroniąc tym samym sprzęt i zwiększając stabilność środowiska pracy.






Opcje montażu

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej 0





Parametry wielkości:



Model H3±3.30 Włoskie Masę jednostkową Opcje montażu Przez dziurę(mm) Węzeł(mm)
JGX-0956D-110A 71 84 1.245 A, B, C, D, E, S - 9,0 + 0,13 - 0.38 M6x1.0 90
JGX-0956D-104A 74 89 1.275
JGX-0956D-80A 76 105 1.350
JGX-0956D-75A 83 108 1.425
JGX-0956D-72A 89 108 1.470
JGX-0956D-40A 105 121 1.605
JGX-0956D-32A 108 140 1.680



Arkusz danych technicznych:







Obciążenie pionowe

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej 1


Liczba krzywej Model Maksymalne obciążenie statyczne ((N) Maksymalna deformacja(mm)

sztywność drgań

KN/m)

sztywność uderzeniowa ((KN/m)
1 JGX-0956D-110A 110 34.0 275 135
2 JGX-0956D-104A 104 37.1 240 114
3 JGX-0956D-80A 80 40.1 180 84
4 JGX-0956D-75A 75 44.7 154 68
5 JGX-0956D-72A 72 49.8 137 60
6 JGX-0956D-40A 40 66.0 65 25
7 JGX-0956D-32A 32 68.1 51 19



45 ° obciążenie kierunkowe:

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej 2





Liczba krzywej

Model Maksymalne obciążenie statyczne(N) Maksymalna deformacja(mm) sztywność drgań(KN/m) sztywność uderzeniowa(KN/m)
1 JGX-0956D-110A 90.8 47.8 177 77
2 JGX-0956D-104A 84.0 51.8 156 67
3 JGX-0956D-80A 68.1 55.9 120 49
4 JGX-0956D-75A 63.6 63.0 103 40
5 JGX-0956D-72A 61.3 71.1 92 35
6 JGX-0956D-40A 34.8 91.9 44 16
7 JGX-0956D-32A 28.6 95.0 36 12









Obciążenie boczne:

Kontrola wstrząsów wibracji JGX-0956 Kompaktny izolator liny drutowej 3



Liczba krzywej Model Maksymalne obciążenie statyczne(N) Maksymalne obciążenie statyczne(N) sztywność drgań(KN/m) sztywność uderzeniowa(KN/m)
1 JGX-0956D-110A 70.3 36.1 98 98
2 JGX-0956D-104A 65.8 39.1 84 84
3 JGX-0956D-80A 49.9 42.2 58 58
4 JGX-0956D-75A 47.7 47.2 49 49
5 JGX-0956D-72A 45.4 52.8 44 44
6 JGX-0956D-40A 20.4 68.1 20 20
7 JGX-0956D-32A 15.9 71.1 15 15
charakterystyczny:
1Efektywna wydajność izolacji wibracyjnej: izolatory z liny stalowej mogą skutecznie wchłaniać i zmniejszać transmisję wibracji, skutecznie izolując źródła wibracji.
2. Duża trwałość: Izolator liny stalowej wykonany jest z trwałej liny stalowej, która ma długą żywotność i może stabilnie pracować w trudnych warunkach.
3. regulowalne: izolatory z liny stalowej mogą być zwykle regulowane zgodnie z rzeczywistymi potrzebami, aby spełnić wymagania izolacyjne w różnych sytuacjach.
4Łatwa instalacja: Instalacja izolatorów liny drutowej jest stosunkowo prosta i może być dostosowana do konkretnych scenariuszy instalacji i wymagań.
Zastosowanie:
1Struktura budynku
2Sprzęt przemysłowy
3. Mosty
4. Rurociąg
