Opis produktu

podsumowanie:
Izolator liny drutowej (JGX) jest powszechnym urządzeniem izolacyjnym, zwykle składającym się z wielu liny drutowej i stałych elementów nośnych na obu końcach.Jego główną funkcją jest zmniejszenie lub wyeliminowanie wibracji i siły uderzenia przenoszonej na budynki lub urządzenia mechaniczne poprzez elastyczność i elastyczność sznurka stalowego, chroniąc tym samym sprzęt i zwiększając stabilność środowiska pracy.

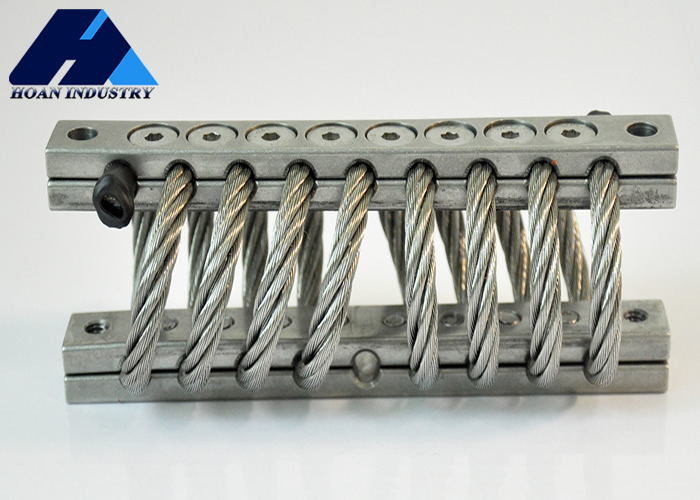

JGX-0648 Kompaktowy izolator liny drutowej do kontroli wstrząsów wibracyjnych 0

Opcje montażu

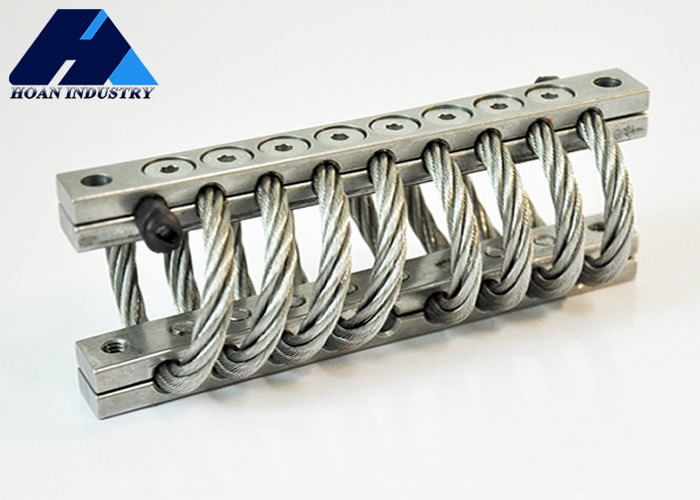

JGX-0648 Kompaktowy izolator liny drutowej do kontroli wstrząsów wibracyjnych 1

Parametry wielkości:

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przez dziurę(mm)	Węzeł(mm)

JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S	¥6,9±0.13	M6x1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Arkusz danych technicznych:

Obciążenie pionowe

Liczba krzywej

Model

Maksymalne obciążenie statyczne ((N)

Maksymalna deformacja(mm)

sztywność drgań

KN/m)

sztywność uderzeniowa ((KN/m)

1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45 ° obciążenie kierunkowe:

JGX-0648 Kompaktowy izolator liny drutowej do kontroli wstrząsów wibracyjnych 3

Liczba krzywej

Model

Maksymalne obciążenie statyczne(N)

Maksymalna deformacja(mm)

sztywność drgań(KN/m)

sztywność uderzeniowa(KN/m)

1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Obciążenie boczne:

JGX-0648 Kompaktowy izolator liny drutowej do kontroli wstrząsów wibracyjnych 4

Liczba krzywej

Model

Maksymalne obciążenie statyczne(N)

sztywność drgań(KN/m)

sztywność uderzeniowa(KN/m)

1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16

charakterystyczny:
1Efektywna wydajność izolacji wibracyjnej: izolatory z liny stalowej mogą skutecznie wchłaniać i zmniejszać transmisję wibracji, skutecznie izolując źródła wibracji.
2. Duża trwałość: Izolator liny stalowej wykonany jest z trwałej liny stalowej, która ma długą żywotność i może stabilnie pracować w trudnych warunkach.
3. regulowalne: izolatory z liny stalowej mogą być zwykle regulowane zgodnie z rzeczywistymi potrzebami, aby spełnić wymagania izolacyjne w różnych sytuacjach.
4Łatwa instalacja: Instalacja izolatorów liny drutowej jest stosunkowo prosta i może być dostosowana do konkretnych scenariuszy instalacji i wymagań.
Zastosowanie:
1Struktura budynku
2Sprzęt przemysłowy
3. Mosty
4. Rurociąg
