Opis produktu

podsumowanie:

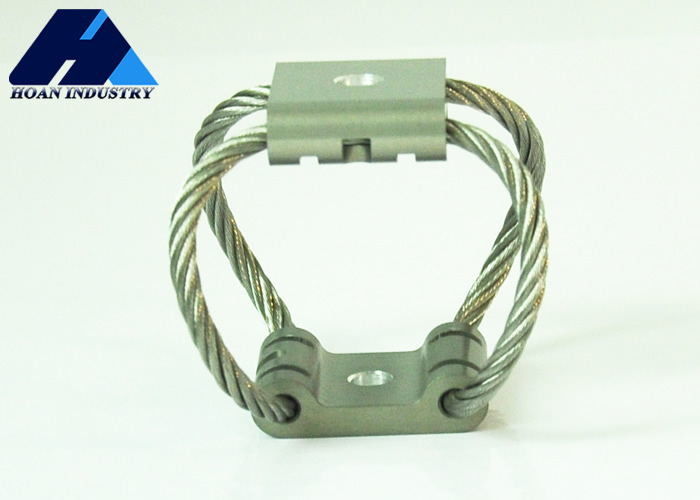

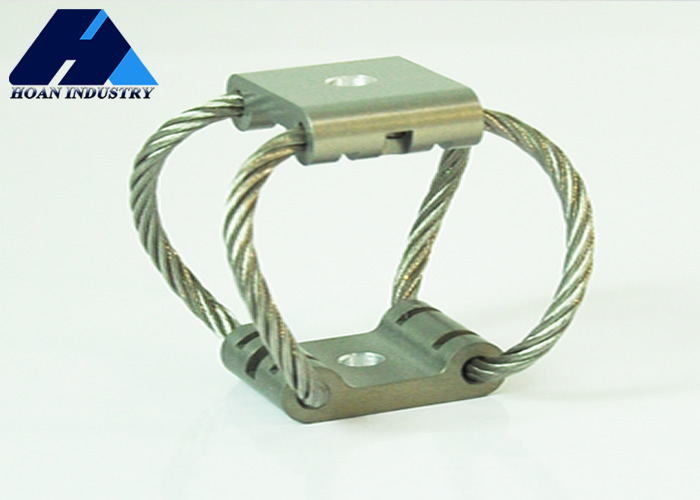

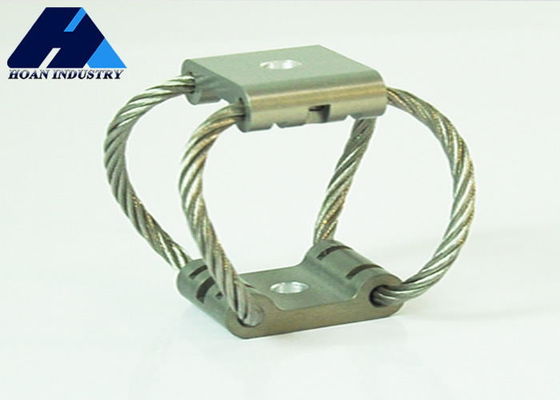

Prefabrykowany izolator drgań (typ motyla GR) jest wydajnym urządzeniem izolacyjnym od drgań specjalnie zaprojektowanym do zmniejszenia przenoszenia drgań spowodowanych przez różne urządzenia mechaniczne.Ten rodzaj izolacji został nazwany na cześć wyjątkowego kształtu motyla, zaprojektowane w celu zapewnienia optymalnej absorpcji wibracji.

Wykorzystanie wzorów widocznych w układzie widocznym 0

Opcje montażu

Wykorzystanie wzorów widocznych w układzie widocznym 1

Parametry wielkości:

model produktu	Wysokość	Waga	Masę jednostkową	Opcje montażu	Przez dziurę	Węzeł	C'sink
GR5-80D-A	41	48	0.72	A, B, C, D, E, S	¥7	M6x1.0	90
GR5-38D-A	53	54	0.77
GR5-27D-A	60	59	0.81
GR5-16D-A	76	67	0.90

Obciążenie pionowe

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja(mm)	sztywność drgań KN/m)	sztywność uderzeniowa ((KN/m)
1	GR5-80D-A	80	19.6	22	11
2	GR5-38D-A	38	28.7	11	4.4
3	GR5-27D-A	27	34.8	7.9	3.2
4	GR5-16D-A	16	49.3	4.4	1.4

45 ° obciążenie kierunkowe:

Wykorzystanie wzorów widocznych w układzie widocznym 3

Liczba krzywej	Model	Maksymalne obciążenie statyczne(N)	Maksymalna deformacja(mm)	sztywność drgań(KN/m)	sztywność uderzeniowa(KN/m)
1	GR5-80D-A	24	18.3	12	6.1
2	GR5-38D-A	13	28.4	5.3	2.3
3	GR5-27D-A	11	36.1	3.6	1.4
4	GR5-16D-A	6.7	53.8	1.9	0.7

Obciążenie boczne:

Wykorzystanie wzorów widocznych w układzie widocznym 4

Liczba krzywej	Model	Maksymalne obciążenie statyczne(N)	Maksymalna deformacja(mm)	sztywność drgań(KN/m0	sztywność drgań(KN/m)
1	GR5-80D-A	20	16.5	4.4	4.4
2	GR5-38D-A	13	25.7	2.1	2.1
3	GR5-27D-A	11	32.5	1.4	1.4
4	GR5-16D-A	6.7	48.5	0.7	0.7

charakterystyczny:
1Innowacyjna konstrukcja: konstrukcja w kształcie motyla zwiększa wytrzymałość konstrukcyjną izolatora, zachowując jednocześnie wystarczającą elastyczność do dostosowania się do różnych częstotliwości i amplitud wibracji.
2Efektywna izolacja drgań: może skutecznie izolować i pochłaniać wibracje z urządzeń mechanicznych, zmniejszając wpływ i hałas na konstrukcje budynków lub otaczające urządzenia.
3Trwałość i niezawodność: zastosowanie wysokiej jakości materiałów i zaawansowanej technologii produkcyjnej zapewnia trwałość i długoterminową stabilność w różnych środowiskach.
4Łatwe w instalacji i utrzymaniu: konstrukcja modułowa sprawia, że proces instalacji jest szybki i łatwy, a prace konserwacyjne stosunkowo łatwe, co pomaga zmniejszyć koszty eksploatacji.
Zastosowanie:
1Fotografia i wideo
2. Badania lotnicze i mapowanie
3. Powietrzna komunikacja
