Odporny na korozję izolator wibracji z lin stalowych serii JGX-0320 do ekstremalnych warunków
Specyfikacje produktu
| Atrybut | Wartość |
| Gwarancja | 1 rok |
| Orientacja montażu | Pionowa |
| Główne komponenty | Silnik, przekładnia |
| Temperatura pracy | -55 ~ +120 |
| Kształt | Cylindryczny |
| Pakowanie | Standardowe pakowanie |
| Zastosowanie | Przemysłowe, lotnicze, morskie, motoryzacyjne |
| Model | SERIA GR |
| Wydajność izolacji | Do 90% |
| Materiał | Stal nierdzewna |
| Kolor | Czarno-zielony i srebrny Pai |
| Raport z testów maszynowych | Niedostępny |
| Współczynnik tłumienia | 0.5 |
| Styl projektowania | Przemysłowy |
Opis produktu

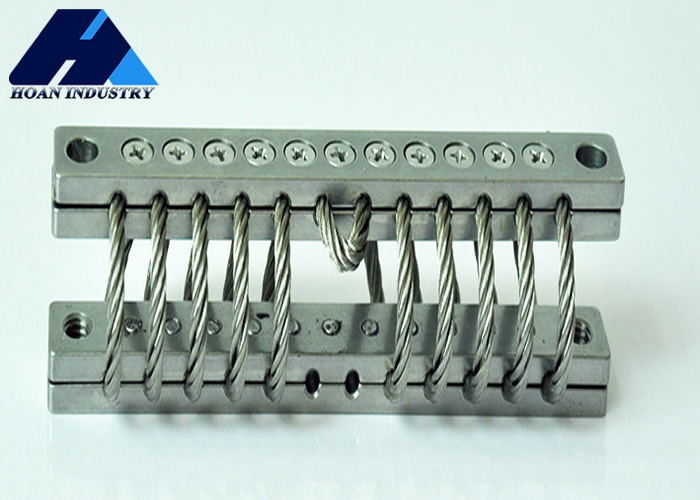

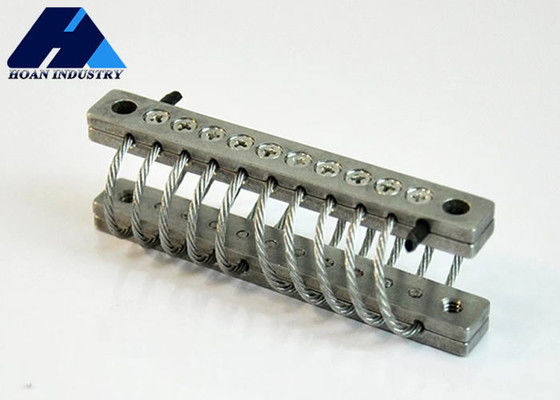

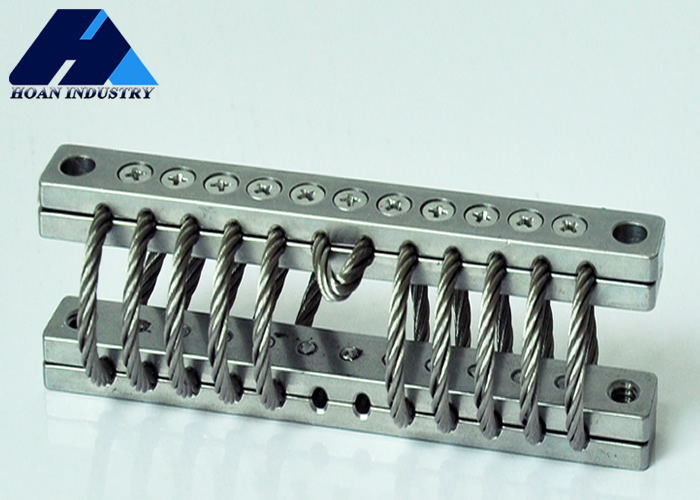

Seria JGX-0320 mocowania izolacyjne z drutu, znane również jako izolatory z lin stalowych, charakteryzują się stalową linką skręcaną, gwintowaną przez pręty mocujące ze stopu aluminium, zapewniając skuteczną izolację od wstrząsów i wibracji.
Dzięki odpornej na korozję, całkowicie metalowej konstrukcji, te stabilne środowiskowo izolatory zapewniają wysoką wydajność izolacji od wstrząsów i wibracji, na które nie wpływają ekstremalne temperatury, chemikalia, oleje, ozon i materiały ścierne.
JGX-0320D-17A to nowo zaprojektowany model z 10 pętlami i średnicą 3,2 mm, oferujący maksymalne obciążenie statyczne 17 kg, idealny do precyzyjnych instrumentów wymagających tłumienia hałasu.
Konstrukcja ze stali nierdzewnej zapewnia doskonałą wodoodporność, odporność na korozję i trwałość.
Te izolatory z lin stalowych są szeroko stosowane w pojazdach wojskowych, samochodach pancernych, wyrzutniach, transporcie drogowym, zastosowaniach morskich, budownictwie okrętowym, marynarce wojennej, energetyce, sprzęcie fotograficznym, sprzęcie lotniczym, aparaturze komunikacyjnej, elektronicznych urządzeniach czujnikowych, mobilnych urządzeniach elektronicznych, kamerach i innych wymagających warunkach pracy.
Specyfikacje techniczne
| Nr | Model | Maks. obciążenie statyczne (kg) | Maks. ugięcie (mm) | Kv(wibracje) (KNm) | Ks(wstrząsy) (KNm) |
| 1 | JGX-0320D-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320D-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320D-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320D-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320D-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320D-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320D-12A | 12 | 23.9 | 46 | 21 |
Zastosowania i zalety operacyjne
| Zastosowania | Typowe wyposażenie | Ochrona przed | Zalety operacyjne |
| Na statku | Elektronika, komputery, maszyny | Wybuchami, wibracjami, burzami | Długa żywotność, bezobsługowość, ekstremalne temperatury, odporność na korozję, ochrona we wszystkich osiach |
| Pojazdy terenowe | Aparatura, generatory, elektronika | Trudny teren, złe warunki drogowe, kolizje | Długa żywotność, bezobsługowość, ekstremalne temperatury, ozon, promieniowanie UV |
| Samoloty | Elektronika, komputery | Manewrowanie przy dużych przeciążeniach, twarde lądowania, turbulentne powietrze | Ekstremalne temperatury i wysokości, lekkość |
| Kontenery transportowe | Optyka, instrumenty, pociski, elektronika | Transport, obsługa upadków, załadunek/rozładunek | Długa żywotność, bezobsługowość, narażenie na wilgoć, powtarzalne użytkowanie |
| Sprzęt przemysłowy | Wirówki, suszarki, pompy | Niezrównoważone obciążenia dynamiczne, uderzenia cieczy, wibracje, słabe fundamenty | Długa żywotność, bezobsługowość, środowiska korozyjne |
| Sprzęt artyleryjski | Artyleria czołgowa, sterowanie komputerowe, elektronika | Trudny teren, przeładunek kolejowy, transport | Bezobsługowość, ekstremalne temperatury, bliskie wybuchy |
| Sprzęt medyczny | Sprzęt mechaniczny niezbędny do opieki nad pacjentem | Wibracje od ruchomych części, wstrząsy transportowe wózków mobilnych | Bezobsługowość, brak wydzielania gazów, możliwość sterylizacji |
| Kominy | Kominy, płuczki, urządzenia pomiarowe | Wiatr powodujący częstotliwości rezonansowe, gazy spalinowe powodujące turbulencje w pobliżu płuczki | Bezobsługowość, ekstremalne temperatury, środowiska korozyjne |
Opcje materiałowe
Materiał mocowania może być wybrany jako stal nierdzewna lub aluminium.
Opcje obróbki powierzchni dla sklejki ze stopu aluminium
- Białe anodowanie: Utwardza powierzchnię aluminium, zachowując jej naturalny kolor. Jest to standardowa obróbka powierzchni dla aluminiowych prętów mocujących.
- Twarde anodowanie: Zapewnia znacznie większą twardość niż białe anodowanie, co skutkuje ciemniejszym wykończeniem powierzchni. Zalecane do złożonych lub wymagających warunków pracy.
