Opis produktu

podsumowanie:
Izolator liny drutowej (JGX) jest powszechnym urządzeniem izolacyjnym, zwykle składającym się z wielu liny drutowej i stałych elementów nośnych na obu końcach.Jego główną funkcją jest zmniejszenie lub wyeliminowanie wibracji i siły uderzenia przenoszonej na budynki lub urządzenia mechaniczne poprzez elastyczność i elastyczność sznurka stalowego, chroniąc tym samym sprzęt i zwiększając stabilność środowiska pracy.

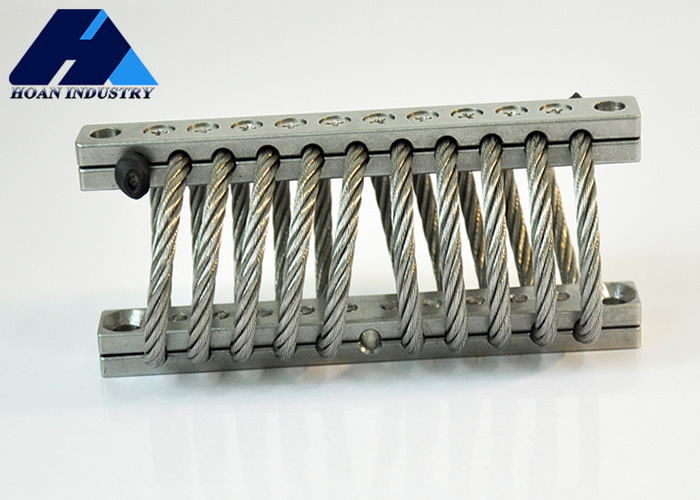

Zastosowalny urządzenie sterujące drutami JGX-0480 0

Opcje montażu

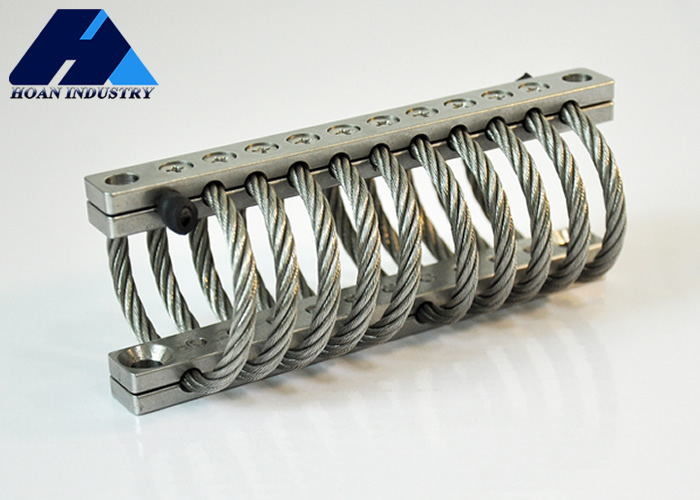

Zastosowalny urządzenie sterujące drutami JGX-0480 1

Parametry wielkości:

Model	H3±3.30	Włoskie	Masę jednostkową	Opcje montażu	Przez dziurę(mm)	Węzeł(mm)	C'sink(°)
JGX-0480D-75A	30	36	0.304	D	¥6,9±0.13	M6x1.0	90
JGX-0480D-72A	33	38	0.32	D
JGX-0480D-61A	36	41	0.336	B, D, E.
JGX-0480D-59A	38	43	0.336	A, B, C, D, E, S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Arkusz danych technicznych:

Obciążenie pionowe

Liczba krzywej	Model	Maksymalne obciążenie statyczne ((N)	Maksymalna deformacja(mm)	sztywność drgań KN/m)	sztywność uderzeniowa ((KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

45 ° obciążenie kierunkowe:

Zastosowalny urządzenie sterujące drutami JGX-0480 3

Liczba krzywej

Model

Maksymalne obciążenie statyczne(N)

Maksymalna deformacja(mm)

sztywność drgań(KN/m)

sztywność uderzeniowa(KN/m)

1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Obciążenie boczne:

Zastosowalny urządzenie sterujące drutami JGX-0480 4

Liczba krzywej

Model

Maksymalne obciążenie statyczne(N)

sztywność drgań(KN/m)

sztywność uderzeniowa(KN/m)

1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

charakterystyczny:
1Efektywna wydajność izolacji wibracyjnej: izolatory z liny stalowej mogą skutecznie wchłaniać i zmniejszać transmisję wibracji, skutecznie izolując źródła wibracji.
2. Duża trwałość: Izolator liny stalowej wykonany jest z trwałej liny stalowej, która ma długą żywotność i może stabilnie pracować w trudnych warunkach.
3. regulowalne: izolatory z liny stalowej mogą być zwykle regulowane zgodnie z rzeczywistymi potrzebami, aby spełnić wymagania izolacyjne w różnych sytuacjach.
4Łatwa instalacja: Instalacja izolatorów liny drutowej jest stosunkowo prosta i może być dostosowana do konkretnych scenariuszy instalacji i wymagań.
Zastosowanie:
1Struktura budynku
2Sprzęt przemysłowy
3. Mosty
4. Rurociąg
